申请日2011.07.22
公开(公告)日2012.02.01
IPC分类号H02P27/04
摘要
本实用新型提供一种三烧污泥池搅拌器调速控制结构，它包括用于带动搅拌器旋转的电机，所述电机通过变频器与电源空气开关连接，所述变频器的输入端接入电源空气开关输入的三相电源电压，变频器的输出与电机输入连接;在变频器的控制端还连接有电位器，所述电位器用于控制变频器的输出电压频率，所述变频器输出变频电压信号控制电机的转速。本实用新型的三烧污泥池搅拌器调速控制结构实现了对搅拌器的变频调速控制，它能够根据污泥池内水位的高低自动调节搅拌器的转速，避免了在污泥量较少时因搅拌器转速过快导致污泥溅出污染周边环境，在保障污泥能够被正常搅拌的同时也减少了污泥的损失，最大限度地节约了电能，满足了生产的需求。
权利要求书

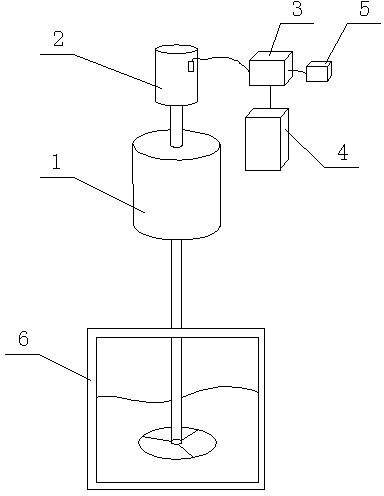

1.三烧污泥池搅拌器调速控制结构，包括用于带动搅拌器(1)旋转的电机(2)，其特征在于，所述电机(2)通过变频器(3)与电源空气开关(4)连接，所述变频器(3)的输入端接入电源空气开关(4)输入的三相电源电压，变频器(3)的输出与电机(2)输入连接;在变频器(3)的控制端还连接有电位器(5)，所述电位器(5)用于控制变频器(3)的输出电压频率，所述变频器(3)输出变频电压信号控制电机(2)的转速。
说明书
三烧污泥池搅拌器调速控制结构
技术领域
本实用新型涉及一种污泥池搅拌器，具体为三烧污泥池搅拌器的调速控制结构。
背景技术
三烧污泥池是烧结工艺中专门用于存放污泥的容器，为了使污泥在输出时更加均匀，需要配置专门的搅拌器对污泥进行搅拌。目前的污泥搅拌器大多只能工作在固定的工频状态下，这样会使得搅拌器在池满和池空两种状态下都保持同样不变的工作转速，从而导致了搅拌器在污泥池未装满污泥的状态下过转速工作，使得污泥旋转过快并造成了大量污泥外溅，较严重地影响了污泥池周边的工作环境，同时给生产带来了较大的污泥损失，也造成了较多的电能浪费。因此，如何针对污泥池的水位来调整搅拌器的转速，并满足生产的需要，成为了烧结工艺中面对的重要问题。
实用新型内容
针对现有技术存在的上述不足，本实用新型的目的在于提供一种能够根据污泥池水位高低调节搅拌器转速的三烧污泥池搅拌器调速控制结构。
本实用新型的技术方案：三烧污泥池搅拌器调速控制结构，包括用于带动搅拌器旋转的电机，其特征在于，所述电机通过变频器与电源空气开关连接，所述变频器的输入端接入电源空气开关输入的三相电源电压，变频器的输出与电机输入连接;在变频器的控制端还连接有电位器，所述电位器用于控制变频器的输出电压频率，所述变频器输出变频电压信号控制电机的转速。
工作时，操作人员根据污泥池内水位的高低情况，调节变频器上电位器的阻值大小，使得变频器输出的电压频率变大或变小，从而改变输入电机电压的频率，达到调节电机转速和与之相连的搅拌器转速的目的。
相对于现有技术，本实用新型具有以下有益效果：
本实用新型的三烧污泥池搅拌器调速控制结构实现了对搅拌器的变频调速控制，它能够根据污泥池内水位的高低自动调节搅拌器的转速，避免了在污泥量较少时因搅拌器转速过快导致污泥溅出污染周边环境，在保障污泥能够被正常搅拌的同时也减少了污泥的损失，最大限度地节约了电能，满足了生产的需求。
