申请日2011.11.03
公开(公告)日2012.06.20
IPC分类号C02F3/32; C02F9/14
摘要
联合生物生态污水处理系统，其特征在于：包括通过管道顺序连接的格栅池、沉淀调节池、一体化SBR设备和水平流型人工湿地;所述格栅池通过管道与沉淀调节池相连通，沉淀调节池通过管道与一体化SBR设备，调节池中的污水通过调节池的提升泵被泵入一体化SBR设备;一体化SBR设备与水平流型人工湿地通过管道相连通，通过一体化SBR设备的提升泵将污水泵入水平流型人工湿地。本实用新型的联合生物生态污水处理系统具有建设成本低，投资省、运行费用低、运行稳定、操作简单、管理方便、使用寿命长的优点，且不需添加化学药剂，具有绿色生态效益，能够美化周边环境、调节周边区域气候，改善局部空气质量环境。
权利要求书
1.联合生物生态污水处理系统，其特征在于：包括通过管道顺序连接 的格栅池、沉淀调节池、一体化SBR设备和水平流型人工湿地;所述格栅池 通过管道与沉淀调节池相连通，沉淀调节池通过管道与一体化SBR设备，调 节池中的污水通过调节池的提升泵被泵入一体化SBR设备;一体化SBR设备与 水平流型人工湿地通过管道相连通，通过一体化SBR设备的提升泵将污水泵入 水平流型人工湿地。
2.根据权利要求1所述的联合生物生态污水处理系统，其特征在于： 所述格栅池有进出水口，所述格栅池内部设置一细格栅。
3.根据权利要求2所述的联合生物生态污水处理系统，其特征在于： 所述格栅池的池顶设置可滑动的盖。
4.根据权利要求1所述的联合生物生态污水处理系统，其特征在于： 所述水平流人工湿地的挡墙底部及四壁均设有防渗层，所述水平流型人工 湿地顺序包括水平设置的布水段、介质段和集水段;布水管的一端与所述一 体化SBR设备通过管道连通，另一端则均匀分配在所述水平流人工湿地的 所述布水段中;所述介质段包括介质层和其根部生长在所述介质层中的水 生植物;所述集水段包括集水石笼和均匀分布在所述集水石笼内的集水管， 所述集水管的一端位于所述集水石笼内，另一端通过管道与所述人工湿地 外的出水调节井连通。
5.根据权利要求4所述的联合生物生态污水处理系统，其特征在于：所 述布水管上均匀分布通孔，污水通过布水管上的所述通孔进入所述介质层。
6.根据权利要求5所述的联合生物生态污水处理系统，其特征在于：所 述集水管上开有通气孔，在所述集水段还设有通气管，所述通气管的一端 向上伸出至所述人工湿地外，另一端通过所述集水管上的所述通气孔与所 述集水管连通。
7.根据权利要求6所述的联合生物生态污水处理系统，其特征在于：所 述布水管和所述集水管为UPVC管。
8.根据权利要求7所述的联合生物生态污水处理系统，其特征在于：所 述介质层的厚度为1.0-1.2m，所述介质层内的介质为石灰石，粒径范围为 16～25mm。
说明书
联合生物生态污水处理系统
技术领域
本实用新型涉及水处理技术领域，特别是涉及联合生物生态污水处理系 统。
背景技术
现阶段污水处理技术主要集中在寻找经济、高效、对环境友好的污水处理 技术上。传统的污水处理系统采用生化处理方法的比较多，主要表现在城镇 建造污水处理厂，对污水进行集中处理，但是需要较多费用用于建造管网、 提升泵站，处理工艺通常采用传统的二级活性污泥处理系统。而生态处理方 法，如“人工湿地”技术，能在污染源头直接应用该技术对污水进行处理， 污水在水生植物、介质、微生物的综合作用下得到了净化。常用的生态处理 方法有土地处理、稳定塘等技术。这样的技术可以就地使用，何处排放何处 解决，也可以建于传统的污水处理厂之后，对污水进行深度处理，作为保护 受纳体的环境屏障，且生态处理系统具有费用低、能耗低、维护管理方便、 美化环境、收获经济生物等优势。
发明内容
本实用新型的目的是提供一种处理效率高、生态效益好、运行成本低的联合 生物生态污水处理系统，将生物处理方法和生态处理方法相结合进行污水处 理，从而获得技术、经济、环境效益三丰收。
本实用新型的技术方案是：

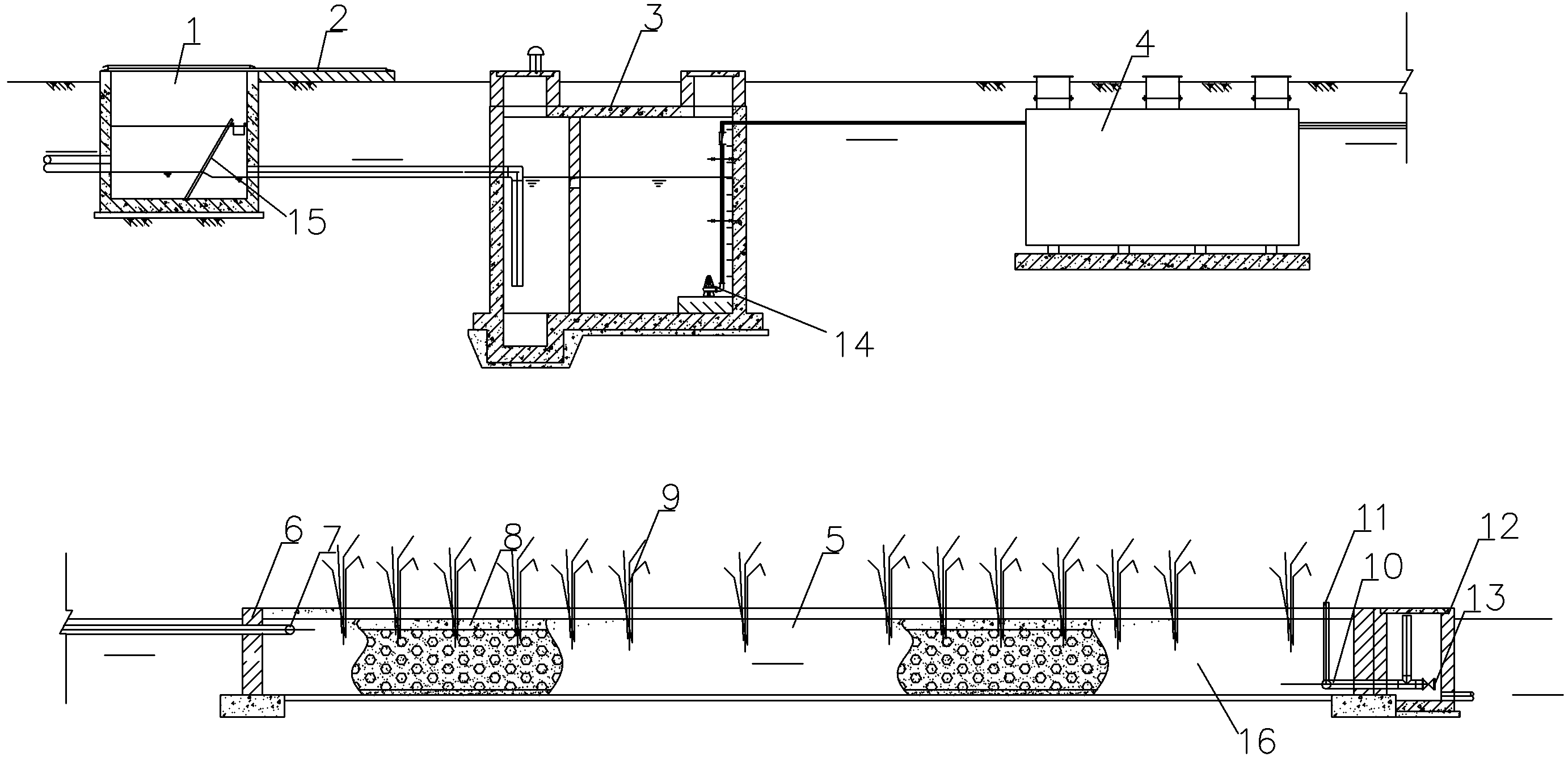

联合生物生态污水处理系统，其特征在于：包括通过管道顺序连接的格 栅池、沉淀调节池、一体化SBR设备和水平流型人工湿地;所述格栅池通过管 道与沉淀调节池相连通，沉淀调节池通过管道与一体化SBR设备，调节池中的 污水通过调节池的提升泵被泵入一体化SBR设备;一体化SBR设备与水平流型 人工湿地通过管道相连通，通过一体化SBR设备的提升泵将污水泵入水平流型 人工湿地。
进一步地，本实用新型的技术方案还可以是：
所述格栅池有进出水口，所述格栅池内部设置一细格栅。
所述格栅池的池顶设置可滑动的盖。
再进一步地，
所述水平流人工湿地的挡墙底部及四壁均设有防渗层，所述水平流型人 工湿地顺序包括水平设置的布水段、介质段和集水段;布水管的一端与所述 一体化SBR设备通过管道连通，另一端则均匀分配在所述水平流人工湿地的所 述布水段中;所述介质段包括介质层和其根部生长在所述介质层中的水生植 物;所述集水段包括集水石笼和均匀分布在所述集水石笼内的集水管，所述 集水管的一端位于所述集水石笼内，另一端通过管道与所述人工湿地外的出 水调节井连通。
更进一步地，
所述布水管上均匀分布通孔，污水通过布水管上的所述通孔进入所述介 质层。
所述集水管上开有通气孔，在所述集水段还设有通气管，所述通气管的 一端向上伸出至所述人工湿地外，另一端通过所述集水管上的所述通气孔与 所述集水管连通。
还进一步地，
所述布水管和所述集水管为UPVC管。
所述介质层的厚度为1.0-1.2m，所述介质层内的介质为石灰石，粒径范围 为16～25mm。
本实用新型的联合生物生态组合污水处理系统具有综合建设成本低，投 资省的优点，且由于利用生物与生态的组合技术，因此动力消耗少，运行费 用低;本实用新型的联合生物生态组合污水处理系统的工艺耐冲击负荷力强、 系统安全、运行稳定、操作简单、管理方便、使用寿命长、污泥产量少的优 点，并且不需要添加任何化学药剂，即使在寒冷的冬季也能够保证运行稳定， 保持处理效果，并具有绿色生态效益，能够美化周边环境、调节周边区域气 候;改善局部空气质量环境的优点，具有广阔的市场前景。
