申请日2011.07.22
公开(公告)日2012.03.07
IPC分类号C02F9/04; C02F1/44; C02F101/22; C02F1/62; C02F101/20; C02F1/52
摘要
本实用新型公开了一种雾化制粉废水处理系统，包括集水池、反应池、斜管沉淀池、超滤装置和清水池。雾化制粉生产废水通过反应池加药反应后，进入斜板沉淀池进行沉淀、分离，再经超滤装置进行处理，可以对雾化制粉废水进行有效处理。具有处理效果好、投资费用低、运行稳定等特点，能够有效去除雾化制粉废水中的镍、铬等污染物质，使雾化制粉废水经处理后最终回用与雾化制粉系统，同时，经系统处理沉淀截留下来的镍和铬重金属可回收利用。
权利要求书

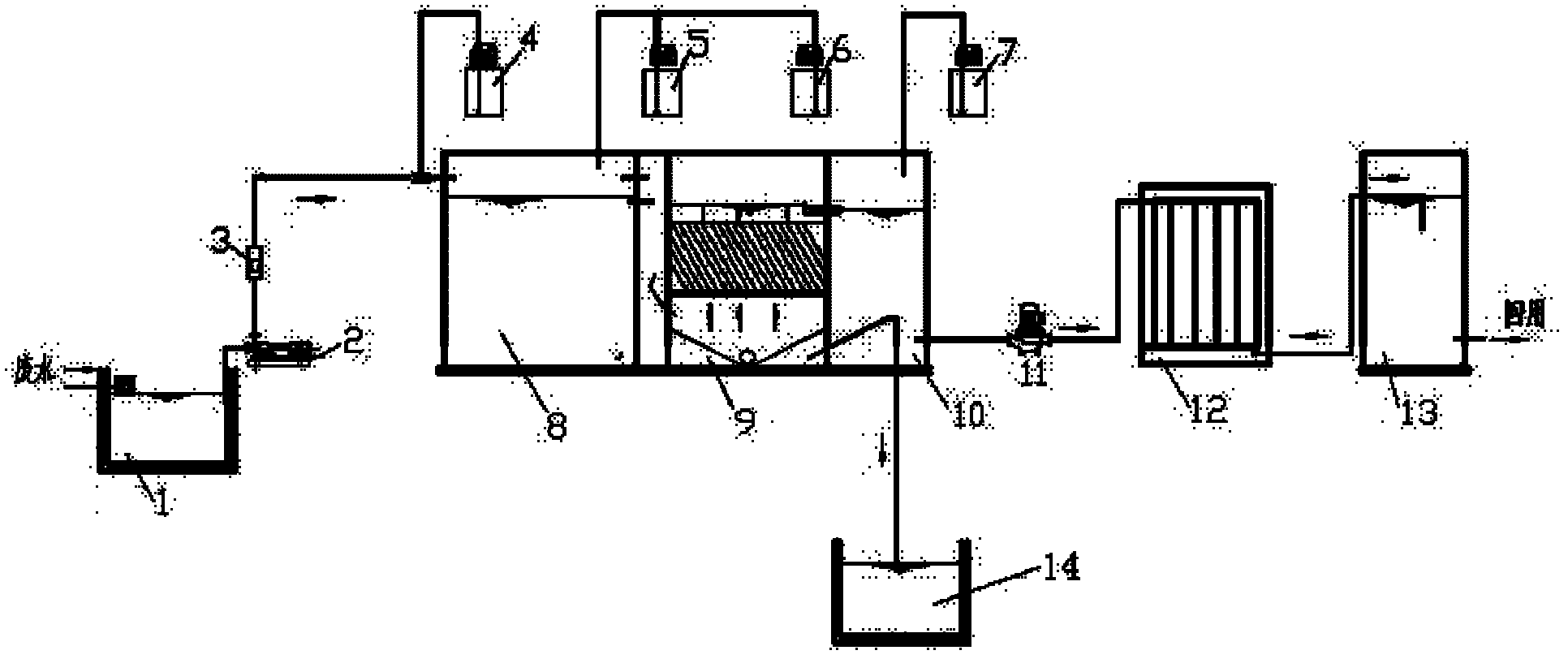

1.一种雾化制粉废水处理系统，其特征在于，包括集水池、反应池、斜管沉淀池、超滤装置和清水池;
所述反应池的进水管通过提升泵与所述集水池连接，所述反应池上部的出水口与所述斜管沉淀池连接，所述斜管沉淀池的出水管通过增压泵与所述超滤装置连接，所述超滤装置的出水口与所述清水池连接。
2.根据权利要求1所述的雾化制粉废水处理系统，其特征在于，所述反应池的进水管连接有碱药贮罐，所述反应池连接有PAC贮罐和PAM贮罐。
3.根据权利要求2所述的雾化制粉废水处理系统，其特征在于，所述斜板沉淀池的下部出口与污泥池连接。
4.根据权利要求3所述的雾化制粉废水处理系统，其特征在于，所述斜管沉淀池上部的出水口连接有中间池，所述中间池与所述出水管连接。
5.根据权利要求4所述的雾化制粉废水处理系统，其特征在于，所述中间池连接有硫酸贮罐。
6.根据权利要求1所述的雾化制粉废水处理系统，其特征在于，所述反应池的进水管上设有转子流量计。
说明书
雾化制粉废水处理系统
技术领域
本实用新型涉及一种水处理系统，尤其涉及一种雾化制粉废水处理系统。
背景技术
在雾化制粉生产过程中，会产生雾化冲洗废水，废水中的主要污染物质为一类污染物重金属镍和铬(主要为六价铬)。因此，雾化制粉生产废水必须经过处理达标后才能够排放或回用。
现有技术中的雾化制粉生产废水处理效果不好、投资费用高、运行不稳定。
实用新型内容
本实用新型的目的是提供一种处理效果好、投资费用低、运行稳定，并能够有效去除雾化制粉废水中的镍、铬等污染物质的雾化制粉废水处理系统。
本实用新型的目的是通过以下技术方案实现的：
本实用新型的雾化制粉废水处理系统，包括集水池、反应池、斜管沉淀池、超滤装置和清水池;
所述反应池的进水管通过提升泵与所述集水池连接，所述反应池上部的出水口与所述斜管沉淀池连接，所述斜管沉淀池的出水管通过增压泵与所述超滤装置连接，所述超滤装置的出水口与所述清水池连接。
由上述本实用新型提供的雾化制粉废水处理系统可以看出，本实用新型的雾化制粉废水处理系统，由于包括集水池、反应池、斜管沉淀池、超滤装置和清水池。雾化制粉生产废水通过反应池加药反应后，进入斜板沉淀池进行沉淀、分离，再经超滤装置进行处理，可以对雾化制粉废水进行有效处理。解决了雾化制粉废水不能达标排放或回用的问题，具有处理效果好、投资费用低、运行稳定等特点，能够有效去除雾化制粉废水中的镍、铬(主要是六价铬)等污染物质，使雾化制粉废水经处理后最终回用与雾化制粉系统，同时，经系统处理沉淀截留下来的镍和铬重金属可回收利用。
