申请日2011.07.22
公开(公告)日2012.04.18
IPC分类号C02F9/10; C02F1/66; C02F1/20
摘要
本实用新型涉及一种废水的处理设备，尤其涉及一种含有高有机磷或者高浓度氨氮废水的处理设备。公开了一种除高有机磷氮氨废水的装置，包括调质池、调质池连接反应室，反应室连接污泥池，污泥池连接清水池，清水池连接碱解釜进水泵，碱解釜进水泵连接高温高压碱解釜，高温高压碱解釜连接吹脱塔。废水在调质池内加入OH-，进入反应室反应，在污泥池中，沉淀后的上层清水进入清水池，再由碱解釜进水泵泵送到高温高压碱解釜，经过高温高压碱解釜的废水最后由吹脱塔脱氨氮。按照本实用新型的技术方案，设备结构合理，能够高效率的除去废水中的有机磷和氨氮。
权利要求书

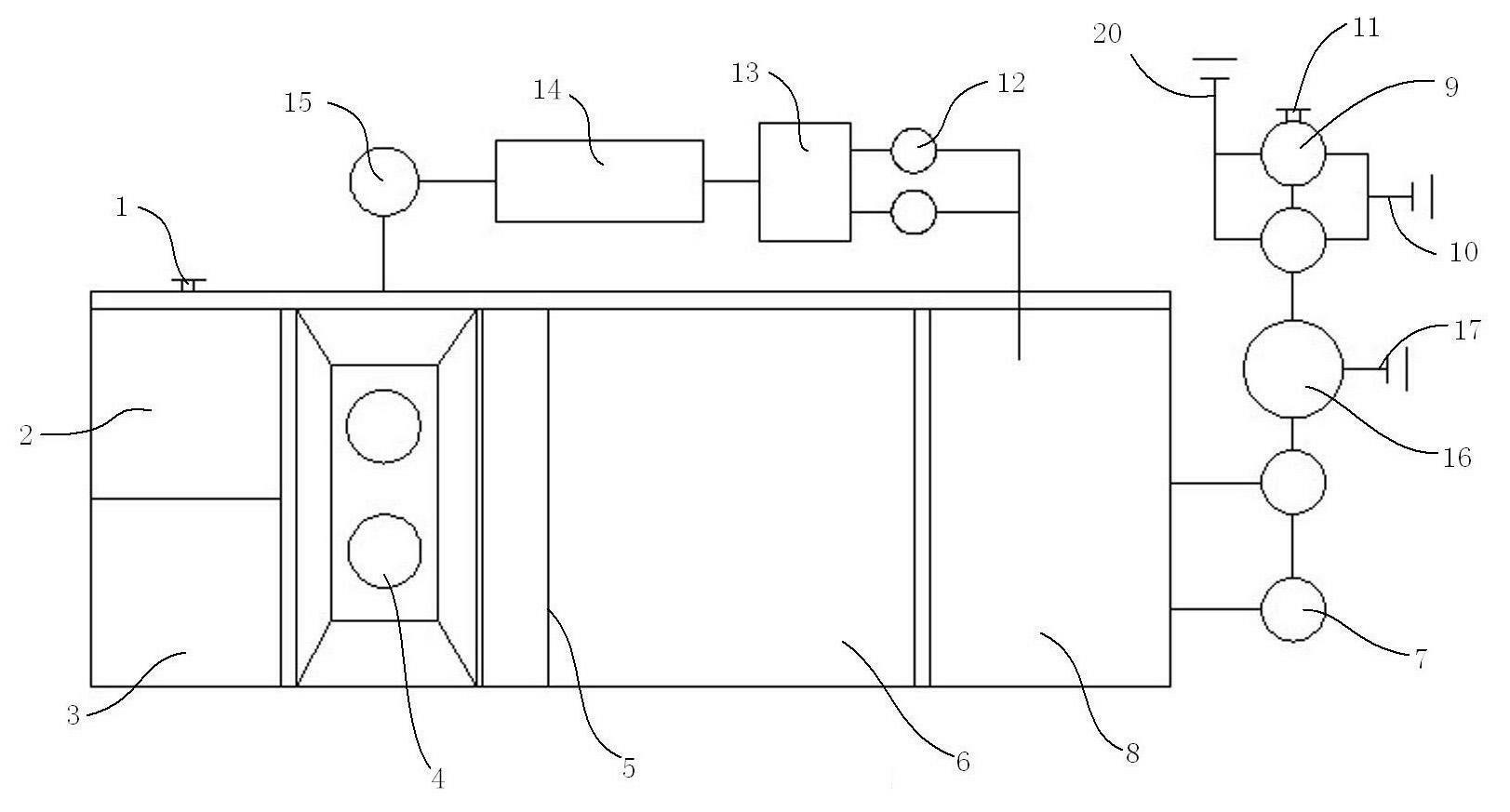

1.除高有机磷氮氨废水的装置，其特征在于：包括调质池(2)、调质池(2)连接反应室(3)，反应室(3)连接污泥池(6)，污泥池(6)连接清水池(8)，清水池(8)连接碱解釜进水泵(7)，碱解釜进水泵(7)连接高温高压碱解釜(16)，高温高压碱解釜(16)连接吹脱塔(9)。
2.根据权利要求1所述的除高有机磷氮氨废水的装置，其特征在于：所述的污泥池(6)和清水池(8)通过出水堰连接，所述的污泥池(6)设有搅拌机(4)和刮泥机(5)。
3.根据权利要求2所述的除高有机磷氮氨废水的装置，其特征在于：所述的污泥池(6)底部连接污泥输送泵(15)，污泥输送泵(15)连接脱水机(14)，脱水机(14)连接滤液池(13)，滤液池(13)连接滤液泵(12)，滤液泵(12)连接清水池(8)。
4.根据权利要求3所述的除高有机磷氮氨废水的装置，其特征在于：所述的污泥池(6)的底部为斜面。
5.根据权利要求1所述的除高有机磷氮氨废水的装置，其特征在于：所述的高温高压碱解釜(16)连接有蒸汽管(17)。
6.根据权利要求1所述的除高有机磷氮氨废水的装置，其特征在于：所述的吹脱塔(9)连接风管(10)。
说明书
除高有机磷氮氨废水的装置
技术领域
本实用新型涉及一种废水的处理设备，尤其涉及一种含有高有机磷和高浓度氨氮废水的处理设备。
背景技术
有机磷中毒属于有机磷类的常用农药包括草甘膦、甲拌磷 (3911)、内吸磷(1059)、对硫磷(1605)、敌敌畏、乐果、敌百虫、马拉硫磷(4049)等。一般中毒的原因是直接皮肤接触、呼吸道吸入及误服、误用。经皮肤吸收，进展缓慢;经口及呼吸道吸入，进展快速。有机磷对人畜的毒性主要是对乙酰胆碱酯酶的抑制，引起乙酰胆碱蓄积，使胆碱能神经受到持续冲动，导致先兴奋后衰竭的一系列的毒蕈碱样、烟碱样和中枢神经系统等症状;严重患者可因昏迷和呼吸衰竭而死亡，有机磷杀虫药大都呈油状或结晶状，色泽由淡黄至棕色，稍有挥发性，且有蒜味。除敌百虫外，一般难溶于水， 不易溶于多种有机溶剂，在碱性条件下易分解失效。常用的剂型有乳剂、油剂和粉剂等。R和R′为烷基、芳基、羟胺基或其他基因，X为烷氧基、丙基或其他取代基，Y为氧或硫。
过量氨氮排入水体将导致水体富营养化，降低水体观赏价值，并且被氧化生成的硝酸盐和亚硝酸盐还会影响水生生物甚至人类的健康。因此，废水脱氮处理受到人们的广泛关注。目前，主要的脱氮方法有生物硝化反应、折点加氯、气体吹脱和离子交换法等。消化污泥脱水液、垃圾渗透液、催化剂生产厂废水、肉类加工废水和合成氨化工废水等含有极高浓度的氨氮(500mg/L以上，甚至达到几万mg/L)，以上方法会由于游离氨氮的生物抑制作用或者成本等原因而使其应用受到限制。
鉴于高有机磷含量和高浓度氨氮废水对人和动物的高危害性以及对微生物的抑制作用，除去废水中的有机磷和氨氮是对于废水处理的必须步骤。
发明内容
本实用新型针对现有技术中的不足，提供了一种除高有机磷氮氨废水的装置。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
除高有机磷氮氨废水的装置，包括调质池、调质池连接反应室，反应室连接污泥池，污泥池连接清水池，清水池连接碱解釜进水泵，碱解釜进水泵连接高温高压碱解釜，高温高压碱解釜连接吹脱塔。废水在调质池内加入OH-，进入反应室反应，在污泥池中，沉淀后的上层清水进入清水池，再由碱解釜进水泵泵送到高温高压碱解釜，经过高温高压碱解釜的废水最后由吹脱塔脱氨氮。
作为优选，污泥池和清水池通过出水堰连接，所述的污泥池设有搅拌机和刮泥机。废水进入污泥池后，废水中的污泥沉淀到污泥池的底部，搅拌机的搅拌带动污泥池内部的废水处于动态，不会导致沉淀结块。刮泥机将底部沉淀的污泥刮到最低位置。
作为优选，污泥池底部连接污泥输送泵，污泥输送泵连接脱水机，脱水机连接滤液池，滤液池连接滤液泵，滤液泵连接清水池。污泥池底部的污泥被污泥输送泵泵送到脱水机内，脱出的水输送到滤液池，在滤液池内沉淀后的上部清水，由滤液泵输送到过清水池内。污泥池上部的过滤清水直接由出水堰输送到清水池内。
作为优选，污泥池的底部为斜面。倾斜面有利于刮泥机将底部沉淀的污泥刮到最低位置。
作为优选，高温高压碱解釜连接有蒸汽管。蒸汽管为高温高压碱解釜加热。
作为优选，吹脱塔连接风管。吹脱塔内的底部的风管不断向塔内输送空气，使得内部的污水处于动态，上部的风扇连接排气口，污水中的氨便会随着排气口排出。
按照本实用新型的技术方案，设备结构合理，能够高效率的除去废水中的有机磷和氨氮。
