申请日2011.07.22
公开(公告)日2012.03.07
IPC分类号C02F7/00; C02F3/02; C02F1/24; C02F1/74; C02F3/30
摘要
本实用新型的节能环保型水处理系统，包括水池，在水池的内侧底部设有水池底管，在水池底管上安装有超微细曝气器，水池底管的一端通过阀门和风管与空气悬浮离心风机的排风口相接，在水池与空气悬浮离心风机之间设有溶解氧传感器装置，溶解氧传感器装置中的控制箱通过安装架支撑，控制箱与空气悬浮离心风机之间通过导线连接，控制箱通过连接管连接有探头，探头位于水池的内腔。本装置可向水池内提供超微细气泡，气泡直径为0.15mm，达到高氧溶解效率，减少送风量，可减少30%的送风量，节能明显，运行成本低。
权利要求书

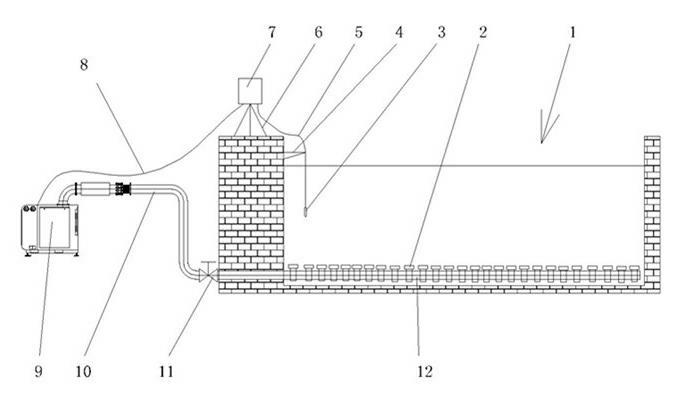

1.一种节能环保型水处理系统，包括水池(1)和位于水池(1)外侧的风机，其特征在于：所述的风机为空气悬浮离心风机(9)，在水池(1)的内侧底部设有连接空气悬浮离心风机(9)排风口的水池底管(12)，在水池底管(12)上安装有曝气器。
2.根据权利要求1所述的节能环保型水处理系统，其特征在于：所述的曝气器为超微细曝气器(2);水池底管(12)的一端通过阀门(11)和风管(10)与空气悬浮离心风机(9)的排风口相接。
3.根据权利要求2所述的节能环保型水处理系统，其特征在于：所述的水池(1)与空气悬浮离心风机(9)之间设有溶解氧传感器装置，溶解氧传感器装置中的控制箱(7)通过安装架(6)支撑，控制箱(7)与空气悬浮离心风机(9)之间通过导线(8)连接，控制箱(7)通过连接管(5)连接有探头(3)，探头(3)位于水池(1)的内腔。
说明书
节能环保型水处理系统
技术领域
本实用新型涉及一种节能环保型水处理系统。
背景技术
现有的水池供氧装置是在水池内设置多个曝气器，曝气器与池外的罗茨风机通过管路相连。运行时，罗茨风机向池内的各曝气器提供大量空气，最终达到向池内提供氧气的目的。现有的水池供氧装置产生的气泡直径大，送风量大，导致运行成本高，耗能大。
发明内容
本实用新型的目的是提供一种运行时送风量减小、可产生微细气泡、气泡直径可达0.15毫米、节能、运行成本低的水池供氧装置，克服现有技术的不足。
本实用新型的节能环保型水处理系统，包括水池和位于水池外侧的风机，所述的风机为空气悬浮离心风机，在水池的内侧底部设有连接空气悬浮离心风机排风口的水池底管，在水池底管上安装有曝气器。
所述的曝气器为超微细曝气器;水池底管的一端通过阀门和风管与空气悬浮离心风机的排风口相接。
所述的水池与空气悬浮离心风机之间设有溶解氧传感器装置，溶解氧传感器装置中的控制箱通过安装架支撑，控制箱与空气悬浮离心风机之间通过导线连接，控制箱通过连接管连接有探头，探头位于水池的内腔。
本实用新型的节能环保型水处理系统，由于采用了空气悬浮离心风机，比现有的罗茨风机节能30%，可向水池内提供超微细气泡，气泡直径为0.15mm，达到高氧溶解效率，减少送风量，节能明显，运行成本低。
