申请日2011.11.03
公开(公告)日2012.06.20
IPC分类号C02F3/34
摘要
处理难降解废水的无隔膜升流式连续流生物电化学装置，它涉及一种废水处理装置。本发明要解决BESs成本高、效率低的技术问题。壳体内从下至上固定连接有底板、下隔板、阴极、上隔板、阳极和顶板。本发明对现有的生物电化学反应器进行了较大的改进，根据废水的特点将电极位置合理排布，使水中难降解污染物先在阴极高效脱毒，然后再利用阳极氧化作用对水中污染物进一步降解，较大的提高了难降解废水的处理效率。此外，该发明采用无隔膜设计，不仅减小了反应器内阻，而且降低了成本，有利于反应器扩大化和工程化。
权利要求书
1.处理难降解废水的无隔膜升流式连续流生物电化学装置，它包括阳极(1)、顶板(2)、 壳体(3)、石墨棒(6)、底板(7)、进液管(8)、下隔板(9)、阴极材料(10)、上隔板(11)、 参比电极(12)和出液管(13)构成，其特征在于所述壳体(3)内从下至上固定连接有底 板(7)、下隔板(9)、上隔板(11)、阳极(1)和顶板(2)，进液管(8)的出口位于底板 (7)和下隔板(9)之间，参比电极(12)位于上隔板(11)和阳极(3)之间，出液管(13) 安装在顶板(2)上且进口位于阳极(1)的上方，阴极材料(10)装在上隔板(11)和下 隔板(9)之间，石墨棒(6)由底板(7)同时穿过下隔板(9)伸入壳体(3)内，石墨棒 (6)顶端靠近上隔板(11)，上隔板(11)与下隔板(9)有通孔(4)，石墨棒(6)与阳 极(1)通过导线(14)与壳体(3)外的外电路(5)连接。
2.根据权利要求1所述的处理难降解废水的无隔膜升流式连续流生物电化学装置，其 特征在于所述阳极(1)为碳纤维刷。
3.根据权利要求2所述的无隔膜升流式连续流生物电化学处理难降解废水的装置，其特 征在于所述阴极材料(10)为石墨颗粒。
4.根据权利要求3所述的处理难降解废水的无隔膜升流式连续流生物电化学装置，其特 征在于所述石墨颗粒的直径为3～5mm。
5.根据权利要求1-4中任一项权利要求所述的处理难降解废水的无隔膜升流式连续流生 物电化学装置，其特征在于所述底板(7)的纵向截面呈倒“八”字形。
说明书
处理难降解废水的无隔膜升流式连续流生物电化学装置
技术领域
本发明涉及一种废水处理装置。
背景技术
随着工业化的高速发展，工业企业生产过程耗水量以及废水的排放量都与日剧增，焦化、 印染、石化、炼油、煤化工和制药废水属于典型的有毒难降解有机废水，这些废水中通常 含有高浓度生化难降解有机污染物，对环境水体的危害严重，而且处理难度较大。此外， 随着人类环保意识的增强，对水环境的重视及对有毒物在生物体内富集的认识，对排放到 水体中的有毒物质的限制越来越严格，采用常规的生物和物理化学净化方法难以或无法满 足净化处理的技术和经济要求，因此开发出高效、低成本处理难生物降解有机物的技术， 是目前环境工作者的研究重点。
生物电化学系统(Bio-electrochemical systems：BESs)是近年来的研究热点，被用于 各种废水的处理。BESs是利用微生物的电子传递体系与传统电化学体系的结合体来服务 于某一特定目的的系统，其阳极半电池发生的是电子供体的氧化反应，有些电子供体，如 H2、硫化物等可以直接在电极表面发生电化学氧化;有的电子供体，如有机物，则需要 通过产电微生物作用矿化有机物的同时将电子传递出去，微生物通过选择电位最高且可用 的电子受体来获取能量的增益，通常在微生物环境下可溶性电子受体会被消耗殆尽，之后， 微生物可进行发酵作用或者利用非可溶性电子受体，在BESs中，电极充当不溶性电子受 体。阴极半电池发生的是电子受体的还原反应，同阳极一样，有的电化学还原需要微生物 的参与而有的可以直接进行，近年来，阴极作用引起了人们的极大兴趣，阴极可以发生氧 气还原反应，反硝化、六价铀还原反应以及高铝酸盐脱氯反应等，很多难降解污染物，如 染料、氯酚类、硝基芳香烃类在阴极也表现出较强的还原效应，因此，利用BESs阴极去 除难降解污染物具有极大的潜力。
在污染物去除方面，限制BESs应用的因素之一是反应器的构型，目前，除了底泥微 生物BESs，BESs反应器大都为双极室结构，其中，离子交换膜的存在通常导致阴阳两 极的pH值梯度的产生，使阳极酸化，影响阳极活性，且会增加BESs的成本，从而限制 生物电化学系统的规模化。
发明内容
本发明要解决现有BESs成本高、效率低的技术问题;而提供了一种处理难降解废水 的无隔膜升流式连续流生物电化学装置。

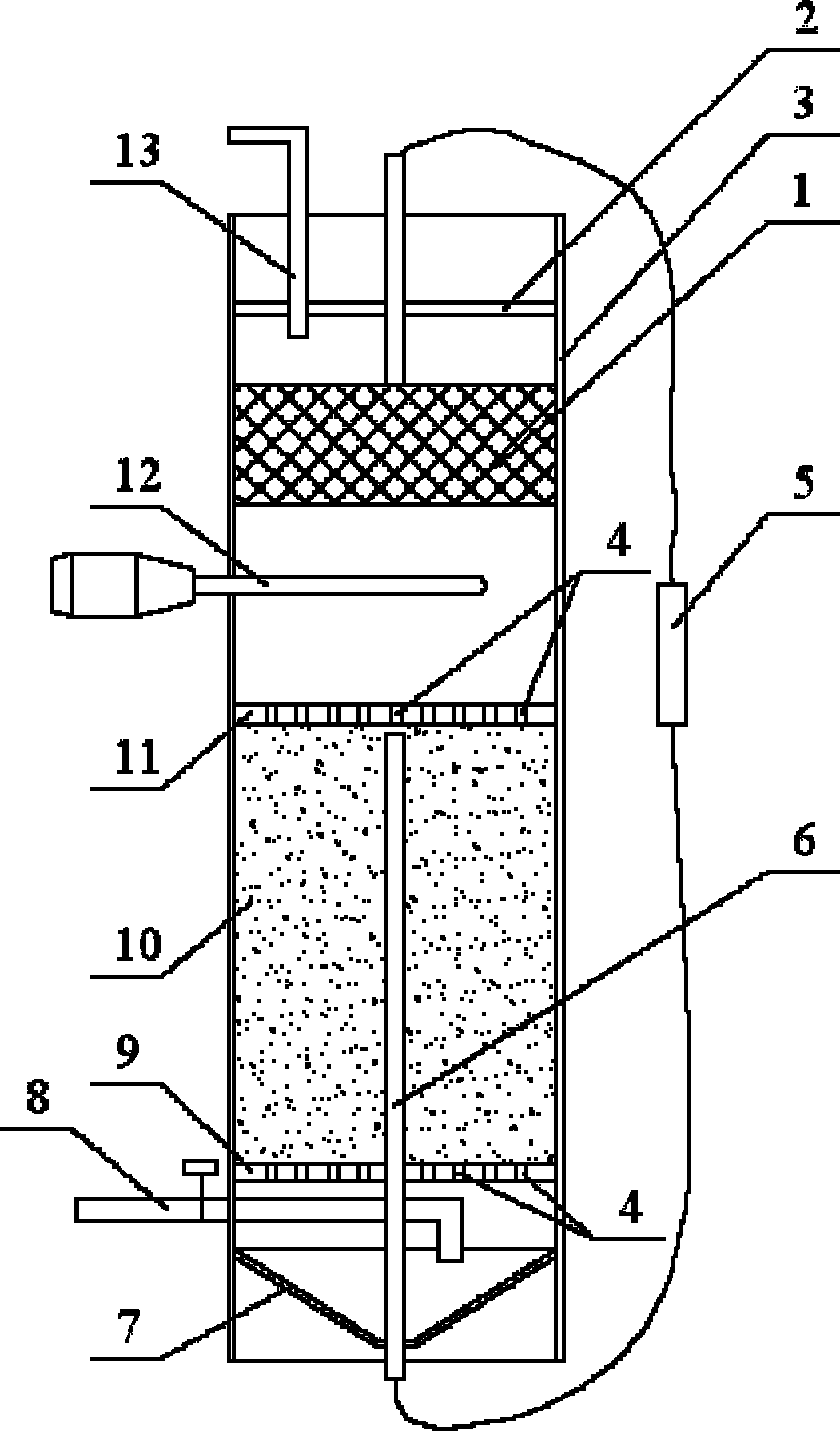

本发明中处理难降解废水的无隔膜升流式连续流生物电化学装置包括阳极、顶板、壳 体、石墨棒、底板、进液管、下隔板、阴极材料、上隔板、参比电极和出液管构成，所述 壳体内从下至上固定连接有底板、下隔板、上隔板、阳极和顶板，进液管的出口位于底板 和下隔板之间，参比电极位于上隔板和阳极之间，出液管安装在顶板上且进口位于阳极的 上方，阴极材料装在上隔板和下隔板之间，石墨棒由底板同时穿过下隔板伸入壳体内，石 墨棒顶端靠近上隔板，上隔板与下隔板有通孔，石墨棒与阳极通过导线与壳体外的外电路 连接。
壳体、下隔板与底板之间形成布水区;阳极、壳体和顶板之间形成阳极区;上隔板、 下隔板和壳体之间形成阴极区。污水从反应器底部流入，经过布水区后均匀流入阴极区， 水中的难降解污染物在阴极区还原脱毒，含有无毒或低毒将降解产物的废水再流经阳极， 水中的小分子有机物在阳极氧化降解后流出。
所述阳极为碳纤维刷。所述阴极材料为石墨颗粒。
