申请日2011.07.22
公开(公告)日2012.04.18
IPC分类号C02F9/04; C02F1/72; C02F1/52
摘要
本实用新型涉及一种废水的处理设备，尤其涉及一种含有铬、氰、铜、锌、镍废水的处理设备。公开了一种铬氰废水一体化处理机，包括调质池，调质池连接还原池，还原池连接第二还原池，第二还原池连接第二调质池，第二调质池连接反应室，反应室连接絮凝池，絮凝池连接除铬沉淀池，除铬沉淀池连接调制氧化池，调制氧化池连接第二调制氧化池，第二调制氧化池连接反应絮凝池，反应絮凝池连接除镍沉淀池。
权利要求书

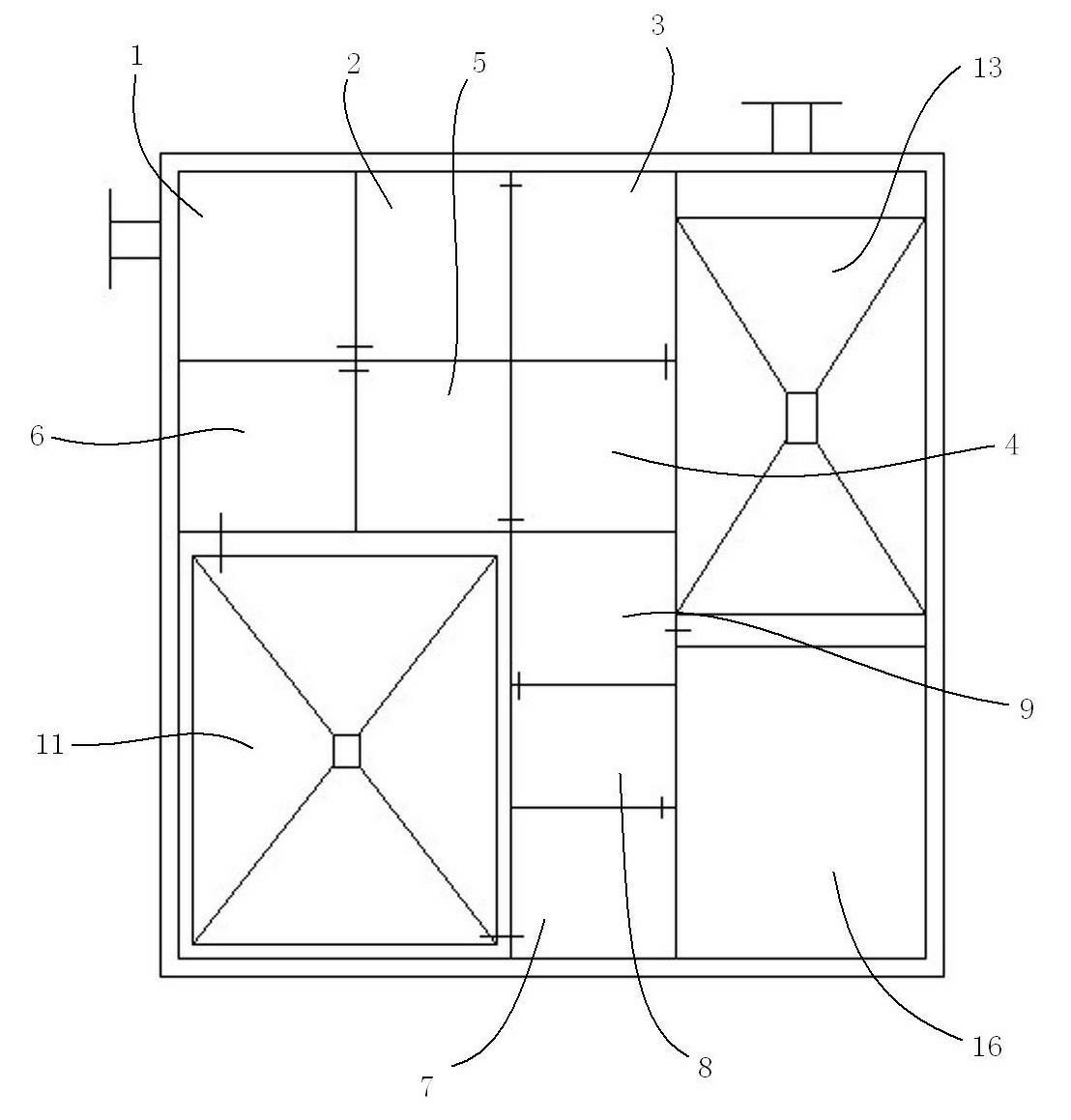

1.铬氰废水一体化处理机，其特征在于：包括调质池(1)，调质池(1)连接还原池(2)，还原池(2)连接第二还原池(3)，第二还原池(3)连接第二调质池(4)，第二调质池(4)连接反应室(5)，反应室(5)连接絮凝池(6)，絮凝池(6)连接除铬沉淀池(11)，除铬沉淀池(11)连接调制氧化池(7)，调制氧化池(7)连接第二调制氧化池(8)，第二调制氧化池(8)连接反应絮凝池(9)，反应絮凝池(9)连接除镍沉淀池(13)。
2.根据权利要去1所述的铬氰废水一体化处理机，其特征在于：所述的除铬沉淀池(11)由隔板(10)分为进水槽(14)和固液分离室(15)，除铬沉淀池(11)底部设有排泥口，固液分离室(15)内设有蜂窝斜管(12)。
3.根据权利要去1所述的铬氰废水一体化处理机，其特征在于：还包括加药系统(16)。
说明书
铬氰废水一体化处理机
技术领域
本实用新型涉及一种废水的处理设备，尤其涉及一种含有铬、氰、铜、锌、镍废水的处理设备。
背景技术
电镀工厂(或车间)排出的废水和废液，如镀件漂洗水、废槽液、设备冷却水和冲洗地面水等，其水质因生产工艺而异，有的含铬，有的含镍或含镉、含氰、含酸、含碱等。废水中的金属离子有的以简单的阳离子形态存在(如Ni2+、Cu2+等)，有的以酸根阴离子形式存在(如CrO等),有的则以复杂的络合阴离子形式存在(如Au(CN)、Cd(CN)、Cu(P2O7)等)。一种废水中常含有一种以上的有害成分，如氰化镀镉废水中既有氰又有镉。此外，一般镀液中常含有机添加剂。镀废水多有毒，危害较大。如氰可引起人畜急性中毒，致死，低浓度长期作用也能造成慢性中毒。镉可使肾脏发生病变，并会引起痛痛病。六价铬可引起肺癌、肠胃道疾病和贫血，并会在骨、脾和肝脏内蓄积。因此，电镀废水必须严格控制，妥善处理。
铬是一种银白色的坚硬金属。主要以金属铬、三价铬和六价铬三种形式出现。所有铬的化合物都有毒性，其中六价铬毒性最大。铬的工业用途很广，主要有金属加工、电镀、制革行业，这些行业排放的废水和废气是环境中的主要污染源。六价铬为吞入性毒物/吸入性极毒物，皮肤接触可能导致敏感;更可能造成遗传性基因缺陷，吸入可能致癌，对环境有持久危险性。但这些是六价铬的特性，铬金属、三价或四价铬并不具有这些毒性。六价铬是很容易被人体吸收的，它可通过消化、呼吸道、皮肤及粘膜侵入人体。有报道，通过呼吸空气中含有不同浓度的铬酸酐时有不同程度的沙哑、鼻粘膜萎缩，严重时还可使鼻中隔穿孔和支气管扩张等。经消化道侵入时可引起呕吐、腹疼。经皮肤侵入时会产生皮炎和湿疹。危害最大的是长期或短期接触或吸入时有致癌危险。
现有的技术设备将铜氰、镍氢络合物用两级破氰法除氰及铜镍，但对于其中的六价铬无法除去。鉴于有铬、氰、铜、锌、镍对动物和生态的高危害性，除去废水中的铬、氰、铜、锌、镍是电镀废水处理的必须步骤。
发明内容
本实用新型针对现有技术中的不足，提供了一种铬氰废水一体化处理机。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
铬氰废水一体化处理机，包括调质池，调质池连接还原池，还原池连接第二还原池，第二还原池连接第二调质池，第二调质池连接反应室，反应室连接絮凝池，絮凝池连接除铬沉淀池，除铬沉淀池连接调制氧化池，调制氧化池连接第二调制氧化池，第二调制氧化池连接反应絮凝池，反应絮凝池连接除镍沉淀池。废水进入调质池内，加入H+，再进入还原池和第二还原池，将高价金属还原成低价金属。进入调质池内后，向其加入OH-，进入反应室内充分反应，废水进入絮凝室内的时候，向内加入絮凝剂和助凝剂，浑浊的废水进入除铬沉淀池，经过出水堰到达调制氧化池，向内加入OH-，再进入第二调制氧化池，向内加入H+，然后进入反应絮凝池，上部的澄清水通过蜂窝斜管后经出水口排出。
作为优选，除铬沉淀池由隔板分为进水槽和固液分离室，除铬沉淀池底部设有排泥口，固液分离室内设有蜂窝斜管。浑浊的废水进入除铬沉淀池，沉淀沉积在底部，由底部的排泥管排出，上部的澄清水通过蜂窝斜管后，经过出水堰到达调制氧化池。
作为优选，还包括加药系统。加药系统负责整个系统的药品添加。
按照本实用新型的技术方案，设备结构简单，能够高效率的除去废水中的铬、氰、铜、锌、镍，减少铬、氰、铜、锌、镍废水对动物和生态的危害。
