申请日2011.10.21
公开(公告)日2012.07.11
IPC分类号C22B7/00; C25D21/16; C02F1/00; C02F103/16; C02F1/62; C22B23/00; C02F1/42
摘要
本实用新型公开了一种电镀废水中回收镍的可移动作业系统，包含一个电镀废水储槽、一个粗过滤器、一个微滤装置、超滤单元、纳滤单元、一个浓缩罐、离子交换单元、一个去杂罐、一个成盐罐，所述电镀废水储槽通过粗过滤槽和微过滤装置与超滤单元连接;超滤单元通过纳滤单元和浓缩罐与离子交换单元连接;离子交换单元通过去杂槽与成盐罐连接;本实用新型以微滤、超滤及纳滤膜分离和离子交换技术为核心，不仅能有效的降低电镀废水的处理费用，而且经处理的废水可重复循环利用，降低生产能耗，还可进行移动作业方便操作，回收系统从中浓缩回收的重金属镍可深加工，有着可观的经济效益。
权利要求书

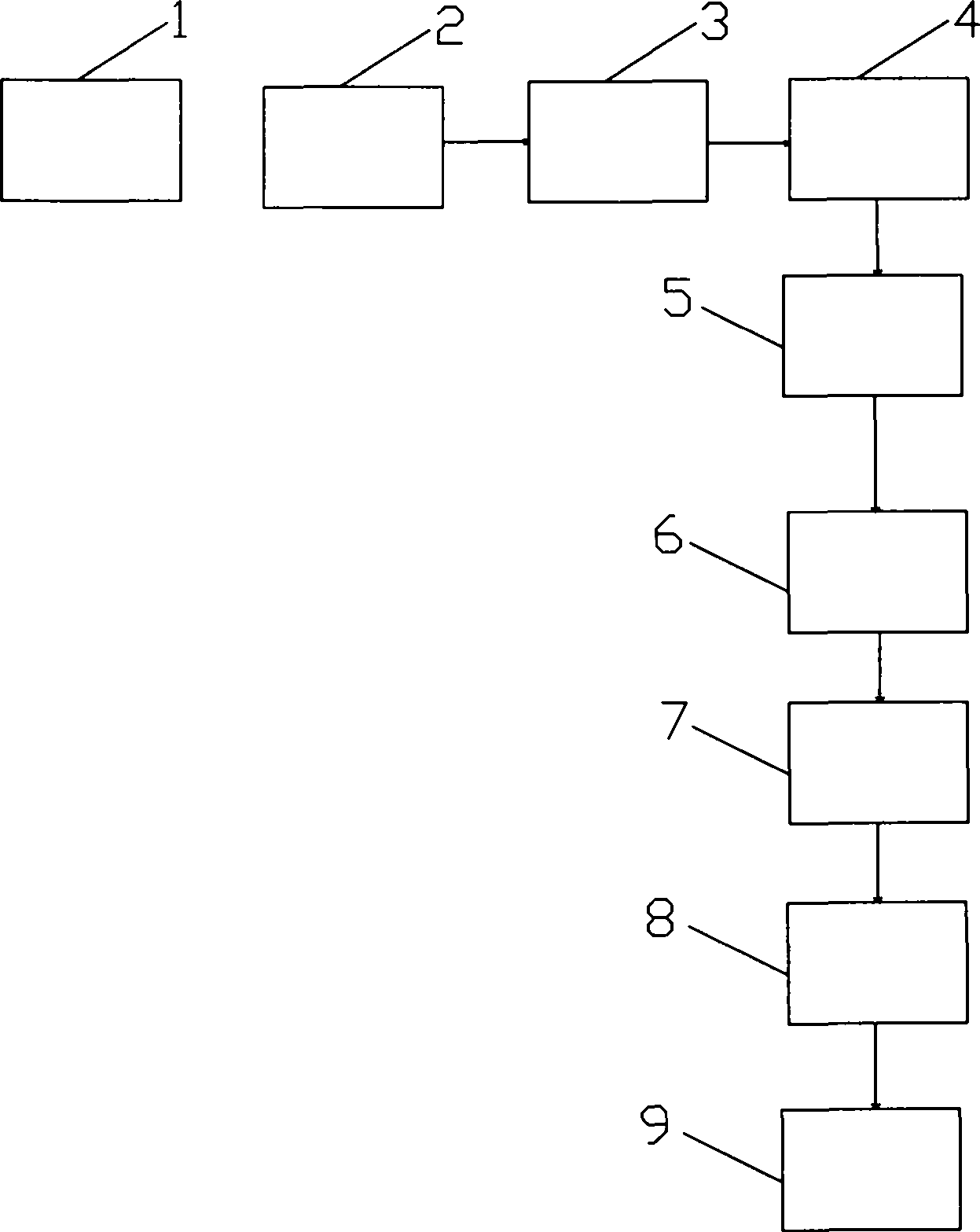

1.一种电镀废水中回收镍的可移动作业系统，其特征在于包含一个电镀废水储槽(1)、一个粗过滤器(2)、一个微滤装置(3)、超滤单元(4)、纳滤单元(5)、一个浓缩罐(6)、离子交换单元(7)、去杂罐(8)、成盐罐(9)，所述电镀废水储槽(1)通过粗过滤器(2)和微滤装置(3)与超滤单元(4)连接;超滤单元(4)通过纳滤单元(5)和浓缩罐(6)与离子交换单元(7)连接;离子交换单元(7)通过去杂槽(8)与成盐罐(9)连接。
2.根据权利要求1所述一种电镀废水中回收镍的可移动作业系统，其特征在于所述粗过滤器(2)中包含石英砂。
3.根据权利要求1所述一种电镀废水中回收镍的可移动作业系统，其特征在于所述微滤装置(3)包含一支微孔滤膜。
4.根据权利要求1所述一种电镀废水中回收镍的可移动作业系统，其特征在于所述超滤单元(4)包含一支超滤膜。
5.根据权利要求1所述一种电镀废水中回收镍的可移动作业系统，其特征在于所述纳滤单元(5)包含一支纳滤膜。
6.根据权利要求1所述一种电镀废水中回收镍的可移动作业系统，其特征在于所述离子交换单元(7)包含一支阳离子交换柱。
说明书
电镀废水中回收镍的可移动作业系统
技术领域
本实用新型涉及一种电镀废水镍回收系统，具体的说是一种电镀废水 中回收镍的可移动作业系统。
背景技术
在全球有色金属资源缺乏，电镀金属材料成本持续上涨的情况下，采 用节约型电镀技术，是电镀行业发展的方向。废水中的镍直接排放，将对环境带 来难以修复的灾难，同时造成再生资源的流失。国内的一些电镀企业多为中小 型民营企业，废水处理系统简单，有价值的金属镍回收率低，且处理大都装置 固定在厂房中，可移动性不强。
因此，针对上述情况而设计出一种提高电镀废水中镍回的收率，又可 进行移动作业方便操作的回收系统，正是发明人所面临的问题。
发明内容
本实用新型的目的是提供一种电镀废水中回收镍的可移动作业系统， 其结构简单，操作方便，不仅能有效的降低电镀废水的处理费用，而且经处理 的废水可重复循环利用，降低生产能耗，从中浓缩回收的重金属镍可深加工， 有着可观的经济效益。
本实用新型解决其技术问题所采用的技术方案是：一种电镀废水中回 收镍的可移动作业系统，包含一个电镀废水储槽、一个粗过滤器、一个微滤装 置、超滤单元、纳滤单元、一个浓缩罐、离子交换单元、一个去杂罐、一个成 盐罐，所述电镀废水储槽通过粗过滤槽和微过滤装置与超滤单元连接;超滤单 元通过纳滤单元和浓缩罐与离子交换单元连接;离子交换单元通过去杂槽与成 盐罐连接。
进一步，所述粗过滤器中包含石英砂。
进一步，所述微滤装置包含一支微孔滤膜。
进一步，所述超滤单元包含一支超滤膜。
进一步，所述纳滤单元包含一支纳滤膜。
进一步，所述离子交换单元包含一支阳离子交换柱。
本实用新型的有益效果是：
1、能有效的降低电镀废水的处理费用。
2、废水可重复利用，降低生产能耗。
3、回收的镍盐可深加工，产生经济效益，且减少了排放的污染。
4、系统可移动性强，方便使用和操作。
