申请日2011.07.15
公开(公告)日2012.05.30
IPC分类号E03D1/33; E03D1/00
摘要

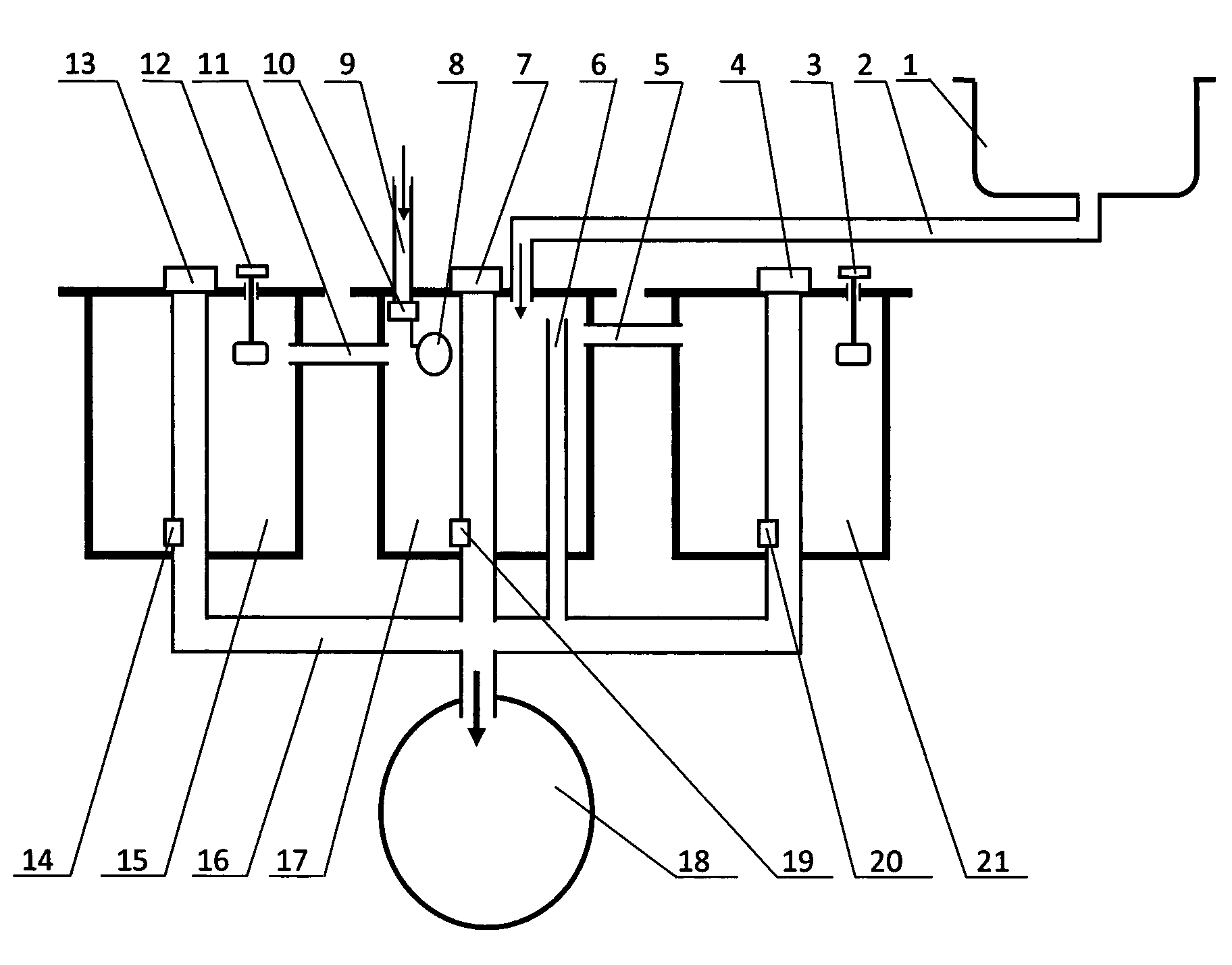

一种多水箱废水冲便装置，是由一个主水箱17和一个或多个副水箱(实施例为两个副水箱，副水箱15和副水箱21)组成，废水通过洗漱水池1灌满主水箱17后，经导流管流到副水箱15和副水箱21。分别按下冲便按钮4、冲便按钮7、冲便按钮13，均可进行单独冲便。冲便时，先使用副水箱，主水箱的水也用空后，如果没有废水及时补充，自来水管9向主水箱17补水，而且自来水不会流到副水箱。副水箱数量可根据空间的大小、废水量的多少及冲便次数多少随意确定。水箱之间可通过软管连接，便于安装。各水箱配有独立冲便按钮，使用方便。水箱冲便按钮、阀门等配件可使用标准件，便于维修。
权利要求书
1.一种多水箱废水冲便装置，其特征在于：该装置是由主水箱(17)和一个或多个用导流管联接可单独冲便的副水箱组成。
2.根据权利要求1所述的冲便装置，其特征在于：主水箱(17)两侧的第一导流管(11)和第二导流管(5)的高度不同。
3.根据权利要求1所述的冲便装置，其特征在于：当主水箱(17)水位达到较低的第一导流管(11)下边缘之前，浮球(8)浮起，自来水阀门(10)关闭。
说明书
多水箱废水冲便装置
技术领域
本实用新型涉及一种多水箱废水冲便装置。
背景技术
现有利用废水的冲便装置，没有多个可独立冲便的水箱。
发明内容
本实用新型的目的是提供一种便于废水收集、便于不同空间安装、便于使用的废水冲便装置。
本实用新型采用的技术方案是：多水箱废水冲便装置是由一个主水箱和一个或多个副水箱组成，多个副水箱可联接在主水箱的两侧或一侧，主、副水箱之间或副水箱之间通过导流管联接。废水通过洗漱水池、导管流到主水箱，废水灌满主水箱后，经导流管流到各副水箱。主水箱两侧导流管高度不同，废水灌满导流管较低一侧副水箱后才能向另一侧副水箱灌水，可避免废水较少时，副水箱的水都不满，影响冲便效果。副水箱达到一定水位，副水箱水漂浮起，表示副水箱有水可以冲便。副水箱全部灌满后，废水高度高出溢流管上端时，废水经溢流管流到便池或下水道。分别按下各水箱冲便按钮，均可进行单独冲便。冲便时，先使用副水箱，各个副水箱的水全部用完后，再用主水箱的水冲便，主水箱的水用空后，如果没有废水及时补充，浮球下沉，自来水阀门打开，由自来水向主水箱补水，当主水箱水位达到流向副水箱的较低导流管下边缘之前，浮球浮起，自来水阀门关闭，自来水不会流到副水箱。
