申请日2011.07.15
公开(公告)日2012.05.09
IPC分类号B01D36/04
摘要
本实用新型提供一种污水过滤循环装置，包括储水罐体，污水入水口，滤网、过滤水回收管和两个沉淀物回收管，其特征在于：罐体内部设置一滤网，所述滤网将罐体分割成左右两部分，滤网的上沿与罐体顶部接触，滤网的下沿设置在罐体一侧的中部;所述沉淀物回收管设置在罐体底部，所述污水入水口设置在罐体顶部，所述污水入水口和沉淀物回收管设置在滤网的同一侧;所述过滤水回收管设置在滤网的另一侧。本实用新型的有益效果是提高了污水的利用率。
权利要求书
1.一种污水过滤循环装置，包括储水罐体，污水入水口，滤网、过滤 水回收管和两个沉淀物回收管，其特征在于：罐体内部设置一滤网，所述滤 网将罐体分割成左右两部分，滤网的上沿与罐体顶部接触，滤网的下沿设置 在罐体一侧的中部;所述沉淀物回收管设置在罐体底部，所述污水入水口设 置在罐体顶部，所述污水入水口和沉淀物回收管设置在滤网的同一侧;所述 过滤水回收管设置在滤网的另一侧。
2.根据权利要求1所述的污水过滤循环装置，其特征在于：所述储水罐 体成倒圆锥体。
说明书
一种污水过滤循环装置
技术领域
本实用新型属于污水处理领域，尤其是涉及一种污水过滤循环装置。
背景技术
在现有的技术中在制浆造纸生产过程中，废水污染物主要产生于蒸煮 废液，中段废水和造纸白水，其中蒸煮废液的污染负荷约占全部制浆造纸废 水的80%以上，其次是中段废水.由于造纸废水中的污染物成分复杂，浓度高， 成分复杂，含有大量的造纸原料和化学药品，耗氧严重，致使造纸废水处理 困难，成为严重污染环境的行业之一。制浆造纸废水的污染控制方法主要有 物理法，化学法，生物法和物理化学法等。存在污水利用率低的技术问题。
发明内容
本实用新型要解决的问题是提供一种污水过滤循环装置，尤其适合在其 他污水处理设备前置使用。

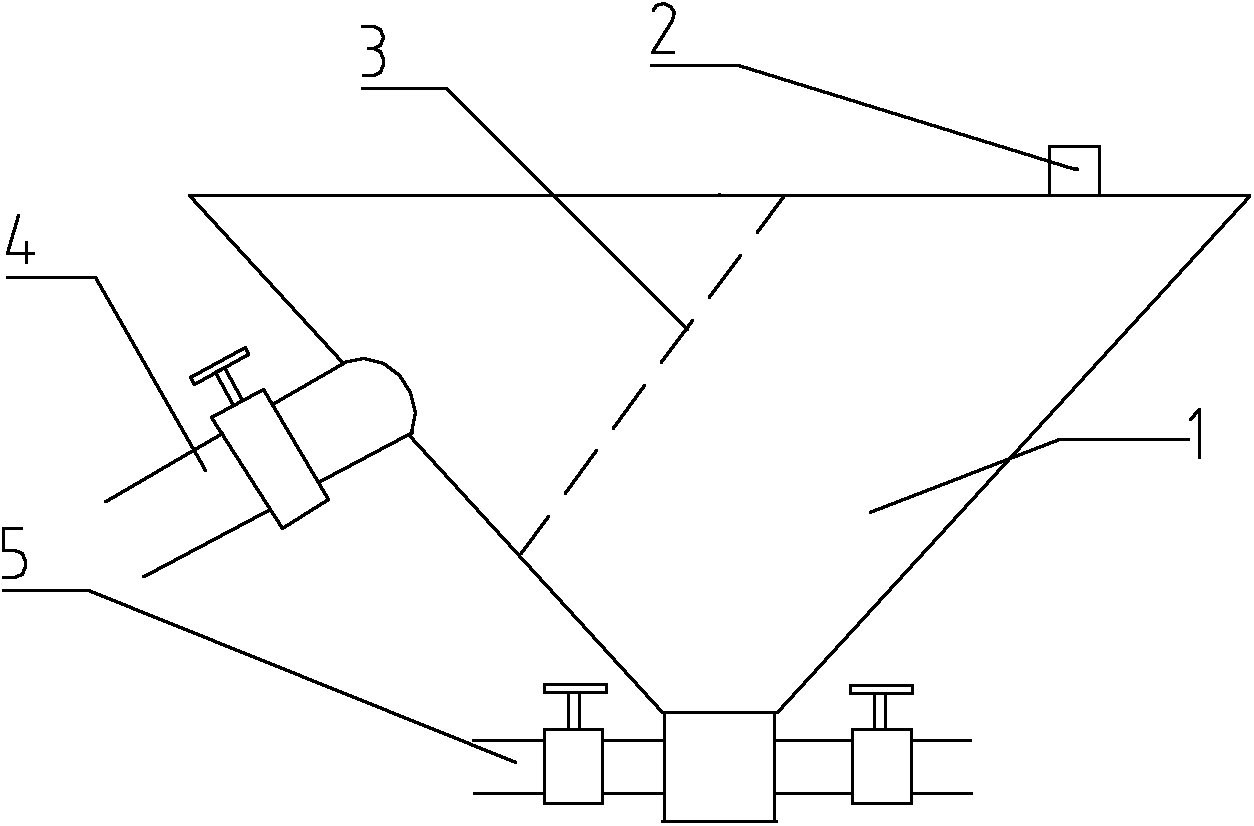

为解决上述技术问题，本实用新型采用的技术方案是：一种污水过滤 循环装置，包括储水罐体1，污水入水口2，滤网3、过滤水回收管4和两 个沉淀物回收管5。其特征在于：罐体内部设置一滤网，所述滤网将罐体分 割成左右两部分，滤网的上沿与罐体顶部接触，滤网的下沿设置在罐体一侧 的中部;所述沉淀物回收管设置在罐体底部，所述污水入水口设置在罐体顶 部，所述污水入水口和沉淀物回收管设置在滤网的同一侧;所述过滤水回收 管设置在滤网的另一侧。
进一步，所述储水罐体成倒圆锥体。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得 污水处理更加方便，;具有结构简单，维修方便，加工成本低、污水利用率 高等优点。
