申请日2011.09.05
公开(公告)日2013.03.20
IPC分类号C02F1/68; C02F1/72; C02F3/02
摘要
本发明提供一种增加溶解氧的水处理装置，属于水处理领域。其中，该增加溶解氧的水处理装置，投放在水体中以增加水体中的溶解氧，包括：一装有液体增氧剂的封闭容器;用于导出所述液体增氧剂的出流管，所述出流管的入口插入所述封闭容器内的液体增氧剂底部，所述出流管的出口位于所述封闭容器外。本发明的技术方案能够实现自动向水体缓慢施加增氧剂。
权利要求书
1.一种增加溶解氧的水处理装置，投放在水体中以增加水体中的溶解氧，其特征在于，包括：
一装有液体增氧剂的封闭容器;
用于导出所述液体增氧剂的出流管，所述出流管的入口插入所述封闭容器内的液体增氧剂底部，所述出流管的出口位于所述封闭容器外。
2.根据权利要求1所述的增加溶解氧的水处理装置，其特征在于，所述封闭容器包括：
一隔层;以及
由所述隔层分隔成的、位于所述封闭容器上部的第一容置部分，用于容置液体增氧剂;
由所述隔层分隔成的、位于所述封闭容器下部的第二容置部分，用于容置增加重量用的填充物，以使所述封闭容器能够在水体中保持直立状态。

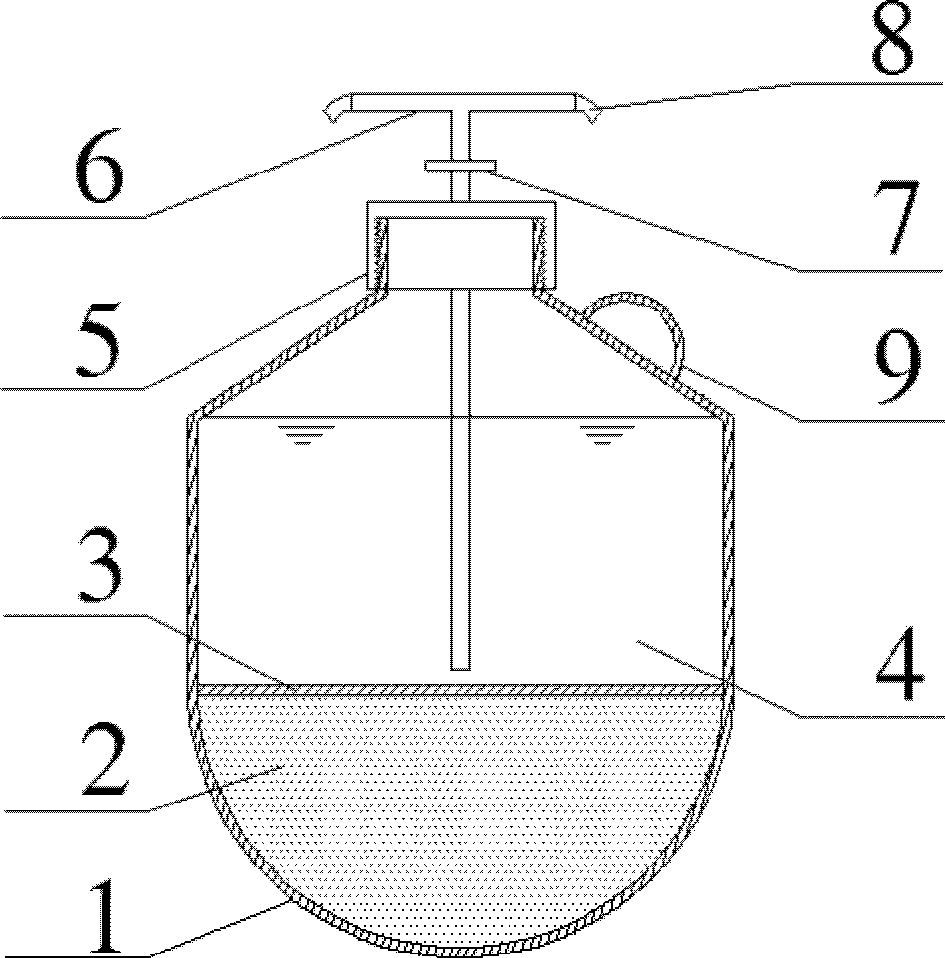

3.根据权利要求2所述的增加溶解氧的水处理装置，其特征在于，所述封闭容器由底部为半球体、上部为圆柱体的增氧瓶以及用于封闭所述增氧瓶瓶口的螺纹旋盖组成。
4.根据权利要求3所述的增加溶解氧的水处理装置，其特征在于，所述增氧瓶的参数满足以下公式
以使所述增氧瓶能够在水体中保持直立状态，其中，所述增氧瓶的半径为R，所述填充物的密度为ρ填充物，所述液体增氧剂的密度为ρ液体增氧剂，从所述隔层到所述增氧瓶瓶口的高度为h。
5.根据权利要求3所述的增加溶解氧的水处理装置，其特征在于，所述增氧瓶的参数满足以下公式
以使在所述增氧瓶中的液体增氧剂被全部导出后，所述增氧瓶能够自动浮出水面，其中，所述增氧瓶的半径为R，所述填充物的密度为ρ填充物，水体的密度为，从所述隔层到所述增氧瓶瓶口的高度为h。
6.根据权利要求4或5所述的增加溶解氧的水处理装置，其特征在于，所述液体增氧剂是质量比为35%的双氧水，所述填充物是密度为2.0g/cm3的砂土。
7.根据权利要求1所述的增加溶解氧的水处理装置，其特征在于，所述出流管的出口连接有软管。
8.根据权利要求7所述的增加溶解氧的水处理装置，其特征在于，所述出流管为T形出流管，所述T形出流管的竖管底部插入液体增氧剂底部，所述T形出流管的横管两出口处位于所述增氧瓶外，且所述横管两出口连接有橡胶软管。
9.根据权利要求8所述的增加溶解氧的水处理装置，其特征在于，所述T形出流管上设有旋转调节阀门。
10.根据权利要求1所述的增加溶解氧的水处理装置，其特征在于，所述封闭容器外壁设有悬挂环。
说明书
增加溶解氧的水处理装置
技术领域
本发明涉及水处理领域，特别涉及一种增加溶解氧的水处理装置。
背景技术
溶解于水中的分子态氧为溶解氧。水中溶解氧的含量是衡量水体自净能力的重要指标。水中好氧生物分解污染物时要消耗水中溶解氧，而溶解氧由于空气中氧气的融入和水生植物的光合作用会不断得到补充;但当水体受到有机物污染时，耗氧严重，溶解氧得不到及时补充，水中厌氧菌会很快繁殖，有机物的腐化使得水体发黑发臭。同时，促进水体底泥中污染物向水体中的释放速度，加重水体富营养化程度。
目前，天然水域中使用较多的水体增氧方式主要有曝气和投加增氧试剂等方法。使用机械曝气增加水中溶解氧的方法往往耗能巨大;向水中投加化学试剂(常用过硫酸铵、过氧化钙、双氧水等)增加溶解氧的方法，投加量不易控制：单位时间投加量过大时氧气利用效率较低，而利用手工或机械减少单位时间投加量延长投放时间，则增加了管理、实施的难度，费时费力。
发明内容
本发明要解决的技术问题是提供一种增加溶解氧的水处理装置，能够实现自动向水体缓慢施加增氧剂。
为解决上述技术问题，本发明的实施例提供技术方案如下：
一方面，提供一种增加溶解氧的水处理装置，投放在水体中以增加水体中的溶解氧，包括：
一装有液体增氧剂的封闭容器;
用于导出所述液体增氧剂的出流管，所述出流管的入口插入所述封闭容器内的液体增氧剂底部，所述出流管的出口位于所述封闭容器外。
进一步地，所述封闭容器包括：
一隔层;以及
由所述隔层分隔成的、位于所述封闭容器上部的第一容置部分，用于容置液体增氧剂;
由所述隔层分隔成的、位于所述封闭容器下部的第二容置部分，用于容置增加重量用的填充物，以使所述封闭容器能够在水体中保持直立状态。
进一步地，所述封闭容器由底部为半球体、上部为圆柱体的增氧瓶以及用于封闭所述增氧瓶瓶口的螺纹旋盖组成。
进一步地，所述增氧瓶的参数满足以下公式
以使所述增氧瓶能够在水体中保持直立状态，其中，所述增氧瓶的半径为R，所述填充物的密度为ρ填充物，所述液体增氧剂的密度为ρ液体增氧剂，从所述隔层到所述增氧瓶瓶口的高度为h。
进一步地，所述增氧瓶的参数满足以下公式
以使在所述增氧瓶中的液体增氧剂被全部导出后，所述增氧瓶能够自动浮出水面，其中，所述增氧瓶的半径为R，所述填充物的密度为ρ填充物，水体的密度为，从所述隔层到所述增氧瓶瓶口的高度为h。
优选地，所述液体增氧剂是质量比为35%的双氧水，所述填充物是密度为2.0g/cm3的砂土。
进一步地，所述出流管的出口连接有软管。
优选地，所述出流管为T形出流管，所述T形出流管的竖管底部插入液体增氧剂底部，所述T形出流管的横管两出口处位于所述增氧瓶外，且所述横管两出口连接有橡胶软管。
进一步地，所述T形出流管上设有旋转调节阀门。
进一步地，所述封闭容器外壁设有悬挂环。
本发明的实施例具有以下有益效果：
上述方案中，增加溶解氧的水处理装置包括装有液体增氧剂的封闭容器;用于导出液体增氧剂的出流管，其中，出流管的入口插入封闭容器内的液体增氧剂底部，出流管的出口位于封闭容器外。液体增氧剂在封闭容器内分解出氧气，产生压力将液体增氧剂从封闭容器内通过出流管缓慢的压入水体中，本发明的技术方案无需人为的手动投加液体增氧剂，能够实现自动向水体缓慢施加增氧剂。
