申请日2011.09.02
公开(公告)日2012.01.25
IPC分类号C02F103/36; C02F9/06
摘要
本发明公开的二硝基重氮酚工业废水治理方法，方法由1、废水调节部分：2电凝机对废水的处理部分：它又包含5方面作用(1)电解氧化;(2)电解还原反应;(3)电絮凝作用;(4)电气浮作用和(5)电芬顿Fenton反应作用;和3.加混凝剂药剂、调节pH，曝气沉淀分离部分3部分构成，本发明的有益效果：本工艺装置的处理量，可以达到日处理量50～100t/d,运行成本为25元/t以下,有很好环境效益及经济效益，基本解决了本行业污水无法彻底处理的历史，其中电凝机，是专门针对DDNP工业污水而设计的设备，其设计参数合理，效果明显，省电、快速、卫生、不产生二次污染。
权利要求书
1.二硝基重氮酚生产中工业废水治理方法，其特征是由这套污水处理方法由3 个部分构成：
(1)废水调节部分：将二硝基重氮酚生产中工业废水用格栅除杂和通过配水调节系统进水水质满足下一步的电凝机处理要求;
(2)电凝机对废水的处理部分; 有5方面的作用
A电解氧化
电凝机的通过电解的氧化作用对废水进行氧化处理，即污染物直接在阳极失去电子而发生直接氧化以及间接氧化，是用自某些阳极反应物，如C1-、OCl-、02、H202等间接地破坏污染物，如除酚;
B电解还原反应
阴极在电解中，污水的自由电子将被激活，使污水中的金属离子直接还原为单质金属;或阴极电解出氢，在高压电场的作用下，会在水中形成游离氢去除污染物，游离氢是较强的还原剂;
C电絮凝
可溶性阳极例如铁、铝等阳极，在电解中阳极失去电子后形成金属离子Fe2+. Al +3、与溶液中OH-1形成金属氢氧化物胶体等絮凝剂，将污水中污染物质吸附沉淀而除去;
D电气浮
当电解时，水在阴极和阳极上分别析出氢气和氧气气泡小，分散度高，作为载体粘附水中的疏水性悬浮物而上浮称为电气浮，容易将污水中的疏水性污染物上浮后除去;
E电芬顿Fenton反应
极板采用特殊的碳合金，使阴极产生更多的双氧水，在酸性条件下与阳极板上的亚铁离子发生Fenton反应，成强氧化性的自由羟基，无选择的氧化污水的电芬顿Fenton反应;
由于电芬顿Fenton方法，，相对于传统化学Fenton的优势：H202可以电解产生，省去了添加H202的麻烦，同时避免H202储存与运输中潜在的危险性，亚铁离子可由阳极产生，由阴极再生无需额外添加铁盐;
(3)加混凝剂药剂、调节pH，曝气沉淀分离部分：
经过电凝机处理后的废水进从中间池，用不锈钢的酸碱计量泵，调节电凝机处理后废水质pH=8.5;
在调节电凝机处理出水pH=8.5后，加入混凝剂，曝气均匀水质;
电凝机处理后的水加入絮凝剂后，经两座沉淀池沉淀中产生的浮渣，电化絮凝、氧化沉淀产生淤泥，经过回流浓缩，用压滤机将系统中产生的浮渣，电化、氧化絮凝产生淤泥的脱水;把压滤出水继续回流到调节池循环，压滤得到块状污泥外排;沉淀后，上层水进入集水池，下层沉淀物自动进入污泥池;
从中间池出来的水用泵送至2个氧化池，通入臭氧，再进行强氧化;被氧化后的废水通入脱色剂沉淀后再经过两个氧化沉淀池后上层液体达标，进入回用池，下层沉淀物利用压差自动进入污泥池;回用池：用来储存当天处理后的废水，以控制处理后水的回用量。
2.根据权利要求1所述的二硝基重氮酚生产中工业废水治理方法，其特征是所采用二硝基重氮酚工业废水方法处理中的工艺装置由，废水池(1)，补水池(2)，配水泵(3)，配水泵(4)，配水池(5)，提升泵(6)，电凝机(7)，沉淀池(8)，沉淀池(9)，中间水池(10)，提升泵(11)，混凝池(12)，二沉池(13)，碳滤池(14)，回用水池(15)，反冲洗泵(16)，污泥池(17)，污泥泵(18)，压滤机(19)，稀酸药槽(20)，液碱药槽(21)，聚铝配药槽(22)， PAM配药槽(23)组成; 其中分为三部分：调节系统由废水池(1)， 补水池(2)，配水泵(3)， 配水泵(4)，配水池(5)，提升泵(6);电凝机部分由电凝机(7)和沉淀池(9)，中间水池(10)，提升泵(11)，混凝池(12)，二沉池(13)，碳滤池(14)组成;加药、调节pH部分由沉淀池(8)， 沉淀池(9)， 中间水池(10)，提升泵(11)，混凝池(12)，二沉池(13)，碳滤池(14)，回用水池(15)，反冲洗泵(16)， 污泥池(17)，污泥泵(18)，压滤机(19)，稀酸药槽(20)，液碱药槽(21)，聚铝配药槽(22)， PAM配药槽(23)组成;具体工艺流程：生产工序排出的污水，放入配水池，配入一定量的洗浴水废水，用泵打入专用电凝机中进行处理，配制的废水中，此时废水中含有大量COD=10000以上，颜色为酱油色;经过电凝机处理后的废水排到沉淀池中沉淀，同时用沉淀池下层计量泵打入絮凝剂聚合氯化铝，或絮凝剂氢氧化铁，加碱调节pH=9，沉淀池1下层管路将沉淀物和泥渣，吸入污泥池，将沉淀物放入压滤机，压滤出的水返回污泥池 ，沉淀池上层清液放入中间池，清液泵入臭氧池通入臭氧机产生的臭氧进行曝气，这时曝气的水加入絮凝剂聚合氯化铝，或絮凝剂氢氧化铁，放入沉淀池(2)，这里的下部沉淀物放入沉淀池(2)，沉淀后的上层清液为合格水，COD小于100，无色透明，达到国家一级排放标准，可排放，也可以回用。
说明书
二硝基重氮酚工业废水治理方法
技术领域
本发明涉及硝基酚生产中的工业废水治理方法，具体涉及一种二硝基重氮酚生产中工业废水治理方法。
背景技术
二硝基重氮酚用于雷管的微起爆药，对解决了有起爆药的雷管不安全、无起爆药雷管成本高的问题，在作微起爆药还可以使用添加粘合剂和表面活性剂。其优点是比常规装药雷管能够减少30～60%的起爆药装药量，比目前雷管成本降低20～30%，提高了雷管装配中的安全性，在保证起爆力和火焰感度的同时，降低了静电、摩擦、撞击、光和热感度，使雷管在生产、运输、贮存和使用过程中安全性得到改善。并且可以使雷管总装药量减少，提高药剂的流散性。因此生产厂家较多。但是由于行业的工业生产中污水处理一直没有完美的处理方法，对环境污染比较严重。
二硝基重氮酚产品工艺污水的主要来源如下：1、还原反应的滤过母液：氨基苦味酸钠及氧化偶氮化合物 、硫代硫酸钠、氢氧化钠、氯化钠、碳酸钠、碳酸钠 少量;2、氨基苦味酸钠洗涤水：氨基苦味酸钠、氧化偶氮化合物 碱及无机盐少量;3、重氮反应滤过母液：二硝基重氮酚及其他有机物、氯化钠 、盐酸少量;4、二硝基重氮酚洗涤水：二硝基重氮酚、氯化钠;5、地面、设备、工具冲洗水：中有有机物、无机物少量。
除此以外，还有硫化钠的沉渣，以及清洗亚硝酸钠、盐酸槽放出的水等。现场生产大多是把各种废水汇集在一起，经检验总污水仍呈碱性，PH值为10～13，悬浮的二硝基重氮酚绝大部分基本能被分解。经试验，汇集污水经蒸发干燥固体物，不能燃烧，不能被雷管起爆，总之在碱性条件下，没有危险性。
总之，二硝基重氮酚工业污水既含有爆炸性物质，又含有毒性物质，COD含量有时超过10000，污水既有碱性又有强力的染色性，而且数量相当大，每生产1kg产品.就会排出约150～250kg的此类污水，这类污水处理不当，不仅在污水所到之处留下爆炸或燃烧的潜在危险，而且流散出去还会污染农田，时间一长，远离污染源上千米的深井水也会受到污染，这是二硝基重氮酚产品生产时必需妥当解决的一个间题。
发明内容
本发明为了寻求解决二硝基重氮酚工业生产所排污水的简便、低廉治理方案，为了完好地解决了这个行业性难题。申请人经过两年多的时间，终于研制成功一套现代化的污水处理系统。
本发明内容二硝基重氮酚生产中工业废水治理方法由这套污水处理系统3部分构成：
1、废水调节部分：将二硝基重氮酚生产中工业废水用格栅除杂和通过配水调节系统进水水质满足下一步的电凝机处理要求;
2电凝机对废水的处理部分：包括5方面作用
(1)电解氧化
电凝机的通过电解的氧化作用对废水进行氧化处理，即污染物直接在阳极失去电子而发生直接氧化以及间接氧化，是用自某些阳极反应物，如C1-、OCl-、02、H202等间接地破坏污染物，如除酚;
(2)电解还原反应
阴极在电解中，污水的自由电子将被激活，使污水中的金属离子直接还原为单质金属;或阴极电解出氢，在高压电场的作用下，会在水中形成游离氢去除污染物，游离氢是较强的还原剂;
(3)电絮凝
可溶性阳极例如铁、铝等阳极，在电解中阳极失去电子后形成金属离子Fe2+. Al+3、与溶液中OH-1形成金属氢氧化物胶体等絮凝剂，将污水中污染物质吸附沉淀而除去;
(4)电气浮
当电解时，水在阴极和阳极上分别析出氢气和氧气气泡小，分散度高，作为载体粘附水中的疏水性悬浮物而上浮称为电气浮，容易将污水中的疏水性污染物上浮后除去;
(5)电芬顿Fenton反应
极板采用特殊的碳合金，使阴极产生更多的双氧水，在酸性条件下与阳极板上的亚铁离子发生Fenton反应，成强氧化性的自由羟基，无选择的氧化污水的电芬顿Fenton反应;
由于电芬顿Fenton方法，相对于传统化学Fenton的优势：H202可以电解产生，省去了添加H202的麻烦，同时避免H202储存与运输中潜在的危险性，亚铁离子可由阳极产生，由阴极再生无需额外添加铁盐。
3.加混凝剂药剂、调节pH，曝气沉淀分离部分
经过电凝机处理后的废水进从中间池，用不锈钢的酸碱计量泵，调节电凝机处理后废水质pH=8.5;
在调节电凝机处理出水pH=8.5后，加入混凝剂，曝气均匀水质。
电凝机处理后的水加入絮凝剂后，经两座沉淀池沉淀中产生的浮渣，电化絮凝、氧化沉淀产生淤泥，经过回流浓缩，用压滤机将系统中产生的浮渣，电化、氧化絮凝产生淤泥的脱水;把压滤出水继续回流到调节池循环，压滤得到块状污泥外排;沉淀后，上层水进入集水池，下层沉淀物自动进入污泥池。
从中间池出来的水用泵送至2个氧化池，通入臭氧，再进行强氧化。被氧化后的废水通入脱色剂沉淀后再经过两个氧化沉淀池后上层液体达标，进入回用池，下层沉淀物利用压差自动进入污泥池;回用池：用来储存当天处理后的废水，以控制处理后水的回用量

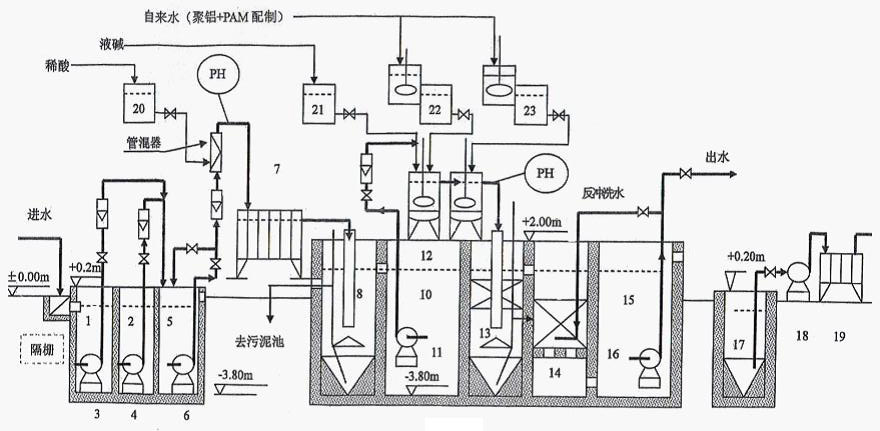

上述的二硝基重氮酚生产中工业废水治理方法中，所采用二硝基重氮酚工业废水方法处理的工艺装置由， 废水池1， 补水池2，配水泵3， 配水泵4，配水池5，提升泵6，电凝机7，沉淀池8， 沉淀池9， 中间水池10，提升泵11，混凝池12，二沉池13，碳滤池14， 回用水池15， 反冲洗泵16， 污泥池17，污泥泵18，压滤机19，稀酸药槽20，液碱药槽21，聚铝配药槽22， PAM(聚丙烯酰胺)配药槽23组成; 其中分为3部分：调节系统由废水池1， 补水池2，配水泵3， 配水泵4，配水池5，提升泵6;电凝机部分由电凝机7和沉淀池9， 中间水池10，提升泵11，混凝池12，二沉池13，碳滤池14组成;加药、调节pH部分由沉淀池8， 沉淀池9， 中间水池10，提升泵11，混凝池12，二沉池13，碳滤池14，回用水池15，反冲洗泵16， 污泥池17，污泥泵18，压滤机19，稀酸药槽20，液碱药槽21，聚铝配药槽22， PAM(聚丙烯酰胺)配药槽23组成;具体工艺流程：生产工序排出的污水，放入配水池，配入一定量的洗浴水废水，用泵打入专用电凝机中进行处理，配制的废水中，此时废水中含有大量COD=10000以上，颜色为酱油色;经过电凝机处理后，废水排到沉淀池中沉淀，同时用沉淀池下层计量泵打入絮凝剂聚铝(聚氯化铝)，或氢氧化铁，加碱调节pH=9，沉淀池1下层管路将沉淀物和泥渣，吸入污泥池，将沉淀物放入压滤机，压滤出的水返回污泥池 ，沉淀池上层清液放入中间池，清液泵入臭氧池通入臭氧机产生的臭氧进行曝气，这时曝气的水加入絮凝剂聚铝(聚氯化铝)，或氢氧化铁放入沉淀池2，这里的下部沉淀物放入沉淀池2，沉淀后的上层清液为合格水，COD小于100，无色透明，达到国家一级排放标准，可排放，也可以回用。
本发明的有益效果：本二硝基重氮酚工业废水方法处理的工艺装置的处理量，可以达到日处理量50～100t/d,运行成本为25元/t以下,有很好环境效益及经济效益，基本解决了本行业污水无法彻底处理的历史，其中电凝机，是专门针对DDNP工业污水而设计的设备，其设计参数合理 ，效果明显，省电、快速、卫生、不产生二次污染。
