申请日2011.07.04
公开(公告)日2011.12.14
IPC分类号C02F1/72; C02F1/461
摘要
本发明涉及一种处理有机废水的电Fenton装置，包括反应器，为一顶端敞口的立式容器，反应器的阴阳极和一直流稳压电源相连;还包括存放有机废水的贮槽，通过恒流泵和反应器的底部连接;还包括空气泵，空气泵输出的空气经过气体流量计，从反应器的顶端或底部进入反应器;还包括一外排水管，位于反应器的上部，处理好的清水从外排水管流出。反应器阴极采用活性炭纤维，将活性炭纤维固定于铅锑合金丝上，安装在反应器的上部。本发明由于采用上述结构，它的结构简单，操作方便，运行可靠，可根据进水中水质状况，调节装置的电压、曝气量和阴极面积三个参数使出水水质达到国家废水排放标准。
权利要求书

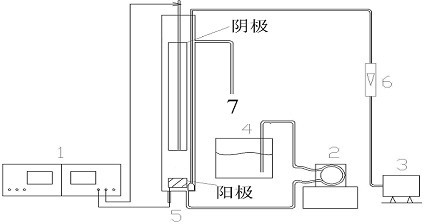

1.一种处理有机废水的电Fenton装置，包括反应器(5)，为一顶端敞口的立式容器，为电Fenton装置的主体结构，反应器的阳极采用钛电极，位于反应器(5)的底部，阴极采用活性炭纤维，活性炭纤维附在铅锑合金丝上，安装在反应器(5)的上部，反应器的阴阳极和一直流稳压电源(1)的正负极相连;
还包括存放有机废水的贮槽(4)，通过恒流泵(2)和反应器的底部连接;
还包括空气泵(3)，空气泵(3)输出的空气经过气体流量计(6)，从反应器的顶端或底部进入反应器(5);
还包括一外排水管(7)，位于反应器的上部，处理好的清水从外排水管流出。
2.根据权利要求1所述的电Fenton装置，其特征是，从反应器顶端进入的空气，曝气口放在反应器(5)的底部。
3.根据权利要求1或2所述的电Fenton装置，其特征是，从反应器顶端进入的空气，通过曝气砂头，均匀的进入反应器。
4.根据权利要求1或2所述电Fenton反应装置，其特征是，直流稳压电源(1)的正极和反应器阳极钛板连接的导线表面涂覆环氧树脂。
说明书
一种处理有机废水的电Fenton装置
技术领域
本发明涉及一种处理有机废水的技术，特别涉及一种处理有机废水的电Fenton装置。
背景技术
目前废水中难降解有机化合物的数量与种类与日俱增，其危害日益严重，已成为水污染控制的焦点问题。工业企业普遍使用生物法降解水中有机物，生物法优点是运行费用低，但是处理含有生物难降解有机化合物废水的效果不明显。基于产生羟基自由基的高级氧化技术在处理难降解有机化合物方面有很多优势，其中电Fenton法具有新生过氧化氢氧化能力更强、反应速度快，可避免过氧化氢贮存与运输中发生危险，亚铁离子可在阴极再生，铁污泥生成量少等优点。
发明内容
本发明所要解决的技术问题在于提供一种处理有机废水的电Fenton装置，结构简单，操作方便，运行稳定，根据废水的水质状况，通过改变装置的电压、曝气量和阴极面积三个参数来调节过氧化氢生成量，高效经济的处理有机废水。
本发明采用以下方案：
一种处理有机废水的电Fenton装置，包括反应器，为一顶端敞口的立式容器，为电Fenton装置的主体结构，反应器的阳极采用钛电极，位于反应器的底部，阴极采用活性炭纤维，活性炭纤维附在铅锑合金丝上，安装在反应器的上部，反应器的阴阳极和一直流稳压电源的正负极相连;
还包括存放有机废水的贮槽，通过恒流泵和反应器的底部连接;
还包括空气泵，空气泵输出的空气经过气体流量计，从反应器的顶端或底部进入反应器;
还包括一外排水管，位于反应器的上部，处理好的清水从外排水管流出。
处理废水过程中，反应器的电压、曝气量和阴极面积根据处理的废水水质自由调节。
从反应器顶端进入的空气，最好曝气口放在反应器的底部，这样使氧气有足 够的时间和反应器的阴极充分接触，同时还可搅动废水，使生成的羟基自由基均匀分布在反应器内部。
从反应器顶端进入的空气，通过曝气砂头，均匀的进入反应器。
直流稳压电源的正极和反应器阳极钛板连接的导线表面涂覆环氧树脂，使其不与废水溶液接触，增加使用寿命。
采用本发明上述结构，电解过程中阳极生成的氧和通过曝气补充的氧随废水溶液流动到达阴极，通过电解在阴极上生成过氧化氢，过氧化氢在亚铁离子的催化作用下生成羟基自由基，羟基自由基与废水中的有机物发生反应，从而达到降解有机物的目的。降解废水中有机物的能力随着曝气量、电压和阴极面积的增加而增强。此外，本发明具备以下两个特点：
1.调节曝气量、电压和阴极面积能够控制过氧化氢的产量及有机物降解的速率。
2.废水处理过程中主要发生了羟基自由基氧化，阳极氧化，电混凝作用与电絮凝作用。
与现有电Fenton装置的不同点：
1.空气曝气，运行费用低(现有电Fenton装置都是通氧气)。
2.阳极放置在反应器的底部，电解产物氧可以在阴极作为反应物，充分利用电解产物。
