申请日2011.07.04
公开(公告)日2012.03.14
IPC分类号C02F1/66
摘要
本实用新型公开了一种用于污水处理的石灰乳加药中和装置，包括：生石灰输送装置、石灰溶解装置、石灰乳投加装置、旋流分离装置、中和反应装置、pH分析仪、流量计和自动控制装置，其中，所述生石灰输送装置、石灰溶解装置、石灰乳投加装置和旋流分离装置通过管道依序连通，所述旋流分离装置通过设有隔膜阀的管道与所述中和反应装置连通，所述流量计设置于与所述中和反应装置相连的污水进入管上，所述pH分析仪设置于所述中和反应装置中，所述自动控制装置与所述pH分析仪、所述流量计、所述生石灰输送装置和所述隔膜阀电性连接。采用本实用新型可以根据污水进水的pH值进行加药量的精确控制，节省加碱的费用。
权利要求书
1.一种用于污水处理的石灰乳加药中和装置，其特征在于，包括：生石灰 输送装置、石灰溶解装置、石灰乳投加装置、旋流分离装置、中和反应装置、 pH分析仪、流量计和自动控制装置，
其中，所述生石灰输送装置、石灰溶解装置、石灰乳投加装置和旋流分离 装置通过管道依序连通，所述旋流分离装置通过设有隔膜阀的管道与所述中和 反应装置连通，所述石灰溶解装置设置有与进水管道连通的进水口，所述中和 反应装置设置有污水进入口，所述污水进入口与污水进入管连通，所述流量计 设置于所述污水进入管上，所述pH分析仪设置于所述中和反应装置中，所述 自动控制装置与所述pH分析仪、所述流量计、所述生石灰输送装置以及所述 隔膜阀电性连接。
2.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述石灰溶解装置为三级石灰溶解装置，由通过管道依序连通的第一级石 灰溶解装置、第二级石灰溶解装置和第三级石灰溶解装置构成，其中，所述生 石灰输送装置通过管道与所述第一级石灰溶解装置连通，所述第一级石灰溶解 装置设置有与进水管道连通的进水口，所述第三级石灰溶解装置通过管道与所 述石灰乳投加装置连通。
3.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述第一级石灰溶解装置、第二级石灰溶解装置和第三级石灰溶解装置均 分别由石灰溶解罐和置于所述石灰溶解罐中搅拌装置构成。
4.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述旋流分离装置为二级旋流分离装置，由通过管道连通的第一级旋流分 离装置和第二级旋流分离装置构成，所述石灰乳投加装置通过管道与所述第一 级旋流分离装置连通，所述第二级旋流分离装置通过设有隔膜阀的管道与所述 中和反应装置连通。
5.根据权利要求4所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述第二级旋流分离装置通过管道与所述进水管道连通。
6.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征在 于，还包括渣泥处理装置，通过管道与所述旋流分离装置上设置的排渣口连通。
7.根据权利要求6所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述中和反应装置由中和反应罐和设置于所述中和反应罐内的搅拌装置构 成，所述中和反应罐上设置有污水进入口、液体排出口和渣泥排出口，所述污 水进入口与污水进入管连通，所述渣泥排出口通过管道与所述渣泥处理装置连 通。
8.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述生石灰输送装置为螺旋给料器。
9.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征在 于，所述石灰乳投加装置为离心水泵。
10.根据权利要求1所述的用于污水处理的石灰乳加药中和装置，其特征 在于，所述隔膜阀为气动隔膜阀。
说明书
一种用于污水处理的石灰乳加药中和装置
技术领域
本实用新型关于一种污水处理设备;更具体地说，关于一种用于污水处理 的石灰乳加药中和装置。
背景技术
含酸废水和含碱废水是两种重要的工业废液。一般而言，酸含量大于3～5 %，碱含量大于1～3%的高浓度废水称为废酸液和废碱液，这类废液首先要考 虑采用特殊的方法回收其中的酸和碱。酸含量小于3～5%或碱含量小于1～3 %的酸性废水与碱性废水，回收价值不大，常采用中和处理方法，使其pH值 达到排放废水的标准。
酸性废水不经处理直接排入水体会使受纳水体酸化，降低pH，危害水生生 物，并产生潜在腐蚀性。酸性废水也会破坏土壤结构，减少农作物产量。酸性 废水的污染是一个全球性问题，因此酸性废水处理受到国内外学者的广泛关注。
酸性废水有许多处理方法，如加碱中和法、石灰石中和法、石灰乳中和法、 碱性废水中和法等。加烧碱中和法运行成本高，对于大水量处理工程一般不宜 采用。利用碱性废水中和是最好的，但是一般工程没有相当量的碱性废水可以 利用，因此，最好的选择是石灰乳中和法。采用石灰乳作为中和药剂，不仅可 使废水处理后稳定达标，而且成本低。石灰乳中和法关键在于如何保证较高的 投药效果，能精确控制投药量降低处理成本同时要保证运行操作方便。
实用新型内容
为了解决上述技术问题，本实用新型的提供一种用于污水处理的石灰乳加 药中和装置，经过本实用新型装置处理后的出水PH值能够精确满足后续处理 单元的要求，且能控制加药量，降低运行成本。

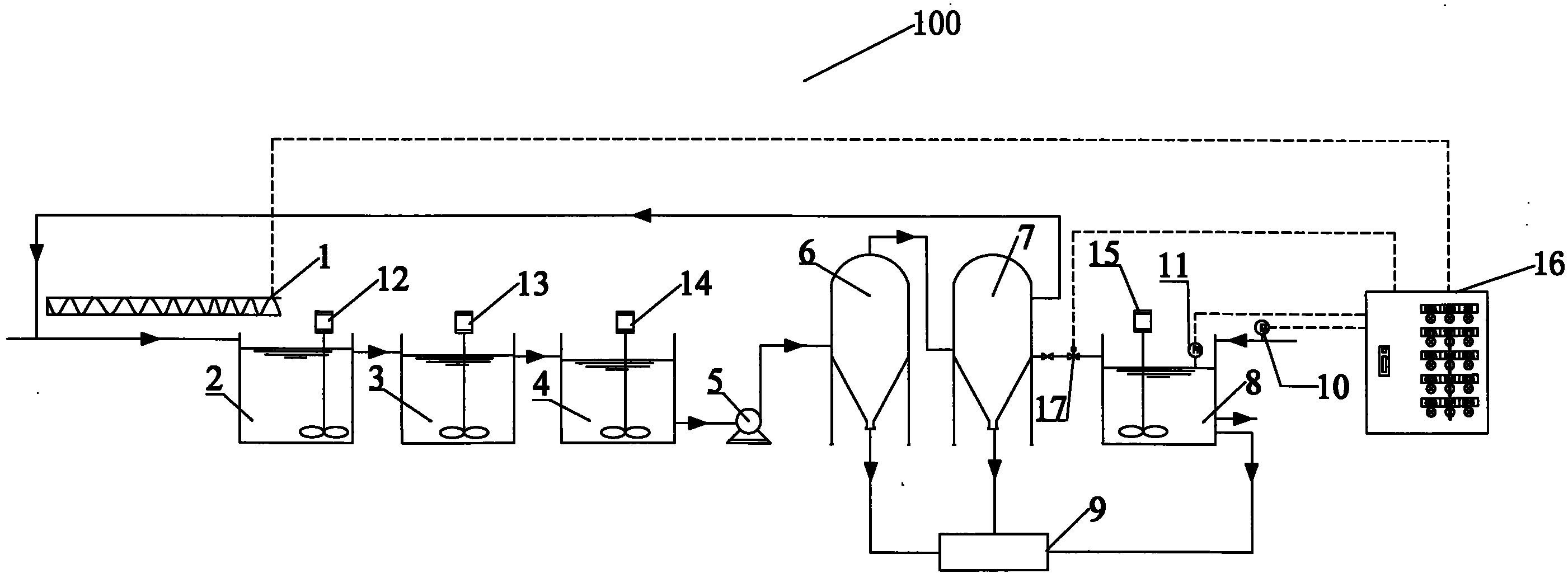

本实用新型提供的用于污水处理的石灰乳加药中和装置，包括：生石灰输 送装置、石灰溶解装置、石灰乳投加装置、旋流分离装置、中和反应装置、pH 分析仪、流量计和自动控制装置，
其中，所述生石灰输送装置、石灰溶解装置、石灰乳投加装置和旋流分离 装置通过管道依序连通，所述旋流分离装置通过设有隔膜阀的管道与所述中和 反应装置连通，所述石灰溶解装置设置有与进水管道连通的进水口，所述中和 反应装置设置有污水进入口，所述污水进入口与污水进入管连通，所述流量计 设置于所述污水进入管上，所述pH分析仪设置于所述中和反应装置中，所述 自动控制装置与所述pH分析仪、所述流量计、所述生石灰输送装置以及所述 隔膜阀电性连接。
优选地，所述石灰溶解装置为三级石灰溶解装置，由通过管道依序连通的 第一级石灰溶解装置、第二级石灰溶解装置和第三级石灰溶解装置构成，其中， 所述生石灰输送装置通过管道所述第一级石灰溶解装置连通，所述第一级石灰 溶解装置设置有与进水管道连通的进水口，所述第三级石灰溶解装置通过管道 与所述石灰乳投加装置连通。
其中，所述第一级石灰溶解装置、第二级石灰溶解装置和第三级石灰溶解 装置均分别由石灰溶解罐和置于所述石灰溶解罐中搅拌装置构成。
优选地，所述旋流分离装置为二级旋流分离装置，由通过管道连通的第一 级旋流分离装置和第二级旋流分离装置构成，所述石灰乳投加装置通过管道与 所述第一级旋流分离装置连通，所述第二级旋流分离装置通过设有隔膜阀的管 道与所述中和反应装置连通。
其中，所述第二级旋流分离装置通过管道与所述进水管道连通。
进一步，本实用新型用于污水处理的石灰乳加药中和装置，还包括渣泥处 理装置，通过管道与所述旋流分离装置上设置的排渣口连通。
其中，所述中和反应装置由中和反应罐和设置于所述中和反应罐内的搅拌 装置构成，所述中和反应罐上设置有污水进入口、液体排出口和渣泥排出口， 所述污水进入口与污水进入管连通，所述渣泥排出口通过管道与所述渣泥处理 装置连通。
优选地，所述生石灰输送装置为螺旋给料器。
优选地，所述石灰乳投加装置为离心水泵。
优选地，所述隔膜阀为气动隔膜阀。
本实用新型用于污水处理的石灰乳中和加药装置为高度集成的一体化设 备，自动化程度高，能够精确控制碱的加药量，石灰投加量自动跟随水流量的 变化，保持浓度恒定;操作简单方便，工作性能稳定可靠，采用螺旋给料器投 加粉体，速度闭环控制，保证投料均匀、分散、精度在1%以内，采用三级石灰 溶解装置系统，可以保证第三级石灰溶解装置一直有溶解完全的溶液，从而能 够连续投加溶解好的石灰乳。
