申请日2011.07.04
公开(公告)日2012.03.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于石油炼化的除盐水处理装置，包括处理原水且依次经由管道连接的换热装置、自清洗过滤器装置、超滤装置、反渗透装置以及离子交换装置;所述超滤装置还连接有浓水超滤装置，所述反渗透装置还连接有浓水反渗透装置。采用本实用新型石油炼化的除盐水处理装置处理后的产水水质电导率在5μs/cm以内，SiO2小于0.1mg/L，满足锅炉补给水水质要求，具有高脱盐率、自动化程度高、环保等优点，同时本实用新型除盐水处理采用了浓水超滤和浓水反渗透工艺，将水的利用率从70%提高到87%，有效节约了水资源。
权利要求书
1.一种用于石油炼化的除盐水处理装置，其特征在于：包括处理原水且依 次经由管道连接的换热装置、自清洗过滤器装置、超滤装置、反渗透装置以及 离子交换装置;所述超滤装置还连接有浓水超滤装置，所述反渗透装置还连接 有浓水反渗透装置。
2.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述原水进入换热装置之前还连接有管道混合器。
3.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述超滤装置出水端经由反渗透给水泵、保安过滤器、高压泵连接所述反渗透装 置。
4.如权利要求3所述的用于石油炼化的除盐水处理装置，其特征在于，所 述反渗透给水泵与保安过滤器之间还连接有还原剂加药装置和阻垢剂加药装 置。
5.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述反渗透装置与离子交换器之间连接有提升泵。
6.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述处理装置还包括超滤装置及反渗透装置中的膜的清洗装置。
7.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述处理装置还包括用于处理所述超滤装置、反渗透装置产生的化学清洗废液及 离子交换装置交换树脂再生废液的中和处理装置。
8.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述离子交换装置包括相连接的阳离子交换器和阴离子交换器。
9.如权利要求1所述的用于石油炼化的除盐水处理装置，其特征在于，所 述反渗透装置和离子交换装置之间连接有除碳器。
说明书
用于石油炼化的除盐水处理装置
技术领域
本实用新型涉及一种水处理工艺及设备，更具体地说，关于一种用于石油 炼化的除盐水处理的装置。
背景技术
除盐水是指利用各种水处理工艺，除去悬浮物、胶体、无机的阳离子以及 阴离子等水中杂质后，得到的成品水。除盐水并不意味着水中盐类被全部去除 干净，由于技术方面的原因以及制水成本上的考虑，根据不同用途，允许除盐 水含有微量杂质。除盐水中杂质越少，水纯度越高。
水除盐技术经过多年发展，早期技术存在高能耗、高成本、操作复杂、污 染环境的较差工艺状况，发展到如今低能耗、低成本、易操作、环境友好的良 好状况。现今的水除盐技术越来越多样化、各种先进技术的相互融合，工艺越 来越成熟、完善，取得了良好的经济效益和社会效益。但是，现有技术存在脱 盐率低等缺点，无法满足锅炉用水要求。
实用新型内容
有鉴于此，本实用新型要解决的技术问题在于提供一种用于石油炼化的除 盐水处理装置，对经过预处理的新鲜水处理后的出水脱盐率高，可以达到一级 除盐水要求，用作锅炉补给水。

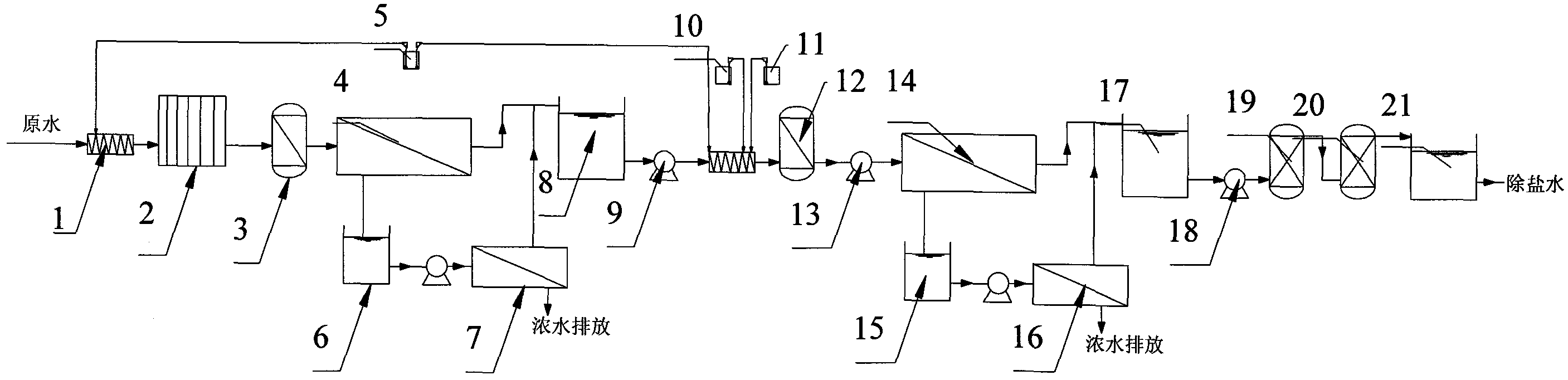

解决上述技术问题，本实用新型的技术方案是这样实现的：一种用于石油 炼化的除盐水处理装置，包括处理原水且依次经由管道连接的换热装置、自清 洗过滤器装置、超滤装置、反渗透装置以及离子交换装置;所述超滤装置还连 接有浓水超滤装置，所述反渗透装置还连接有浓水反渗透装置。
进一步，所述原水进入换热装置之前还连接有管道混合器。
进一步，所述超滤装置出水端经由反渗透给水泵、保安过滤器、高压泵连 接所述反渗透装置。
进一步，所述反渗透给水泵与保安过滤器之间还连接有还原剂加药装置和 阻垢剂加药装置。
进一步，所述反渗透装置与离子交换器之间连接有提升泵。
进一步，所述处理装置还包括超滤装置及反渗透装置中的膜的清洗装置。
进一步，所述处理装置还包括用于处理所述超滤装置、反渗透装置产生的 化学清洗废液及离子交换装置交换树脂再生废液的中和处理装置。
进一步，所述离子交换装置包括相连接的阳离子交换器和阴离子交换器。
进一步，所述反渗透装置和离子交换装置之间连接有除碳器。
本实用新型达到的技术效果如下：采用本实用新型石油炼化的除盐水处理 装置，处理后的产水水质电导率在5μs/cm以内，SiO2小于0.1mg/L，满足锅炉 补给水水质要求，具有高脱盐率、自动化程度高、环保等优点，同时本实用新 型除盐水处理采用了浓水超滤和浓水反渗透工艺，将水的利用率从70%提高到 87%，有效节约了水资源。
