申请日2017.10.27
公开(公告)日2018.08.07
IPC分类号C02F9/04
摘要
本实用新型公开了酸枣清洗污水处理设备，包括酸枣清洗设备主体，所述酸枣清洗设备主体的一侧设置有污水处理池，且酸枣清洗设备主体的排水口通过排污管道与污水处理池连接，所述污水处理池位于排污管道下方的位置固定安装有倾斜设置的微滤板，且微滤板安装高度高的一侧位于排污管道的正下方，所述污水处理池位于微滤板正下方的位置设置有斜流板，且斜流板的倾斜角度与微滤板的倾斜角度一致，所述污水处理池位于排污管道下方的侧壁设置有收纳槽。本实用新型设计新颖，结构简单，使用便捷，实现酸枣清洗污水循环利用，进行固液分离，微滤处理消毒杀菌、脱色脱味达到回用标准，实现节约用水，循环利用的目的。
权利要求书

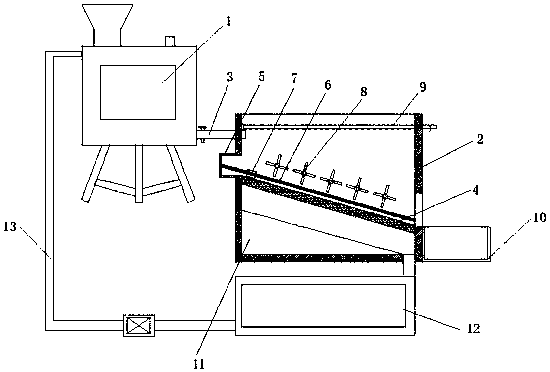

1.酸枣清洗污水处理设备，包括酸枣清洗设备主体(1)，其特征在于，所述酸枣清洗设备主体(1)的一侧设置有污水处理池(2)，且酸枣清洗设备主体(1)的排水口通过排污管道(3)与污水处理池(2)连接，所述污水处理池(2)位于排污管道(3)下方的位置固定安装有倾斜设置的微滤板(4)，且微滤板(4)安装高度高的一侧位于排污管道(3)的正下方，所述污水处理池(2)位于微滤板(4)正下方的位置设置有斜流板(11)，且斜流板(11)的倾斜角度与微滤板(4)的倾斜角度一致，所述污水处理池(2)位于排污管道(3)下方的侧壁设置有收纳槽(5)，且收纳槽(5)相邻的两侧污水处理池(2)内壁沿微滤板(4)倾斜角度对称安装有移动轨道(6)，且两条移动轨道(6)之间安装有清洁装置(7)，两条所述移动轨道(6)上方的污水处理池(2)内壁等距离安装有翻转桨(8)，且翻转桨(8)沿微滤板(4)的倾斜角度排列，所述污水处理池(2)的上方开口处通过支架呈S形铺设安装有清洁水管(9)，所述污水处理池(2)位于微滤板(4)安装高度低的一侧侧壁设置有污泥排出口,且污水处理池(2)的外部位于污泥排出口处设置有污泥收集箱(10)，所述污水处理池(2)的底部位于斜流板(11)低侧的位置通过排水管道连接有净化池(12)，且净化池(12)通过回流管道(13)与酸枣清洗设备主体(1)连接。
2.根据权利要求1所述的酸枣清洗污水处理设备，其特征在于，所述清洁装置(7)包括两个移动装置(71)、支撑杆(72)和刮板(73)，其中，两个所述移动装置(71)活动安装在两条移动轨道(6)上，且两个移动装置(71)之间固定安装有支撑杆(72)，支撑杆(72)靠近微滤板(4)的一侧沿其长度方向设置有刮板(73)。
3.根据权利要求1所述的酸枣清洗污水处理设备，其特征在于，所述回流管道(13)上安装有水泵。
4.根据权利要求1所述的酸枣清洗污水处理设备，其特征在于，所述净化池(12)内添加有净水剂。
5.根据权利要求1所述的酸枣清洗污水处理设备，其特征在于，所述排污管道(3)上设置有控制阀。
说明书 [支持框选翻译]
酸枣清洗污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及酸枣清洗污水处理设备。
背景技术
酸枣(学名：Ziziphus jujuba Mill. var. spinosa (Bunge) Hu ex H. F.Chow)鼠李科枣属植物，是枣的变种。又名棘、棘子、野枣、山枣、葛针等，原产中国华北，中南各省亦有分布。多野生，常为灌木，也有的为小乔木。树势较强。枝、叶、花的形态与普通枣相似，但枝条节间较短，托刺发达，除生长枝各节均具托刺外，结果枝托叶也成尖细的托刺。叶小而密生，果小、多圆或椭圆形、果皮厚、光滑、紫红或紫褐色，内薄，味大多很酸，核圆或椭圆形，核面较光滑，内含种子1至2枚，种仁饱满可作中药。其适应性较普通枣强、花期很长，可为蜜源植物。果皮红色或紫红色，果肉较薄、疏松，味酸甜。
酸枣清洗后的污水中含有大量的污泥，直接排放会造成环境污染，随着环保监管的力度逐渐增大，不对含有污泥的污水进行处理，已经无法排放，目前大多酸枣加工企业缺乏此类的污水处理设备，导致企业停产，影响企业的效率，为此我们设计出酸枣清洗污水处理设备，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的酸枣清洗污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
酸枣清洗污水处理设备，包括酸枣清洗设备主体，所述酸枣清洗设备主体的一侧设置有污水处理池，且酸枣清洗设备主体的排水口通过排污管道与污水处理池连接，所述污水处理池位于排污管道下方的位置固定安装有倾斜设置的微滤板，且微滤板安装高度高的一侧位于排污管道的正下方，所述污水处理池位于微滤板正下方的位置设置有斜流板，且斜流板的倾斜角度与微滤板的倾斜角度一致，所述污水处理池位于排污管道下方的侧壁设置有收纳槽，且收纳槽相邻的两侧污水处理池内壁沿微滤板倾斜角度对称安装有移动轨道，且两条移动轨道之间安装有清洁装置，两条所述移动轨道上方的污水处理池内壁等距离安装有翻转桨，且翻转桨沿微滤板的倾斜角度排列，所述污水处理池的上方开口处通过支架呈S形铺设安装有清洁水管，所述污水处理池位于微滤板安装高度低的一侧侧壁设置有污泥排出口,且污水处理池的外部位于污泥排出口处设置有污泥收集箱，所述污水处理池的底部位于斜流板低侧的位置通过排水管道连接有净化池，且净化池通过回流管道与酸枣清洗设备主体连接。
优选的，所述清洁装置包括两个移动装置、支撑杆和刮板，其中，两个所述移动装置活动安装在两条移动轨道上，且两个移动装置之间固定安装有支撑杆，支撑杆靠近微滤板的一侧沿其长度方向设置有刮板。
优选的，所述回流管道上安装有水泵。
优选的，所述净化池内添加有净水剂。
优选的，所述排污管道上设置有控制阀。
与现有技术相比，本实用新型的有益效果是：本实用新型中，利用微滤板对含有污泥的污水进行过滤，污泥留在微滤板上方，污水流向净化池进行处理，处理后的水可进行循环利用再次进行酸枣的清洗，翻转桨能够防止污泥在微滤板上堆积堵塞微滤板孔眼，且清洁装置能够对微滤板表面的污泥进行清洁，本实用新型设计新颖，结构简单，使用便捷，实现酸枣清洗污水循环利用，进行固液分离，微滤处理消毒杀菌、脱色脱味达到回用标准，实现节约用水，循环利用的目的。
