申请日2017.10.27
公开(公告)日2018.06.26
IPC分类号C02F9/06; C02F103/20
摘要
本实用新型涉及饲养技术领域，具体涉及一种用于猪场污水处理的水循环处理系统，包括过滤池、电离池、蓄水池以及猪场;过滤池外部通过管道连接设置有第一水泵，第一水泵的另一端连通电离池，电离池外部连接设置有若干第二水泵，每个第二水泵的另一端各自连通设置有一蓄水池，蓄水池底部设置有支撑台，每个蓄水池外端通过管道连通猪场，且蓄水池与猪场之间的连接管道上设置有电磁阀;过滤池、电离池、猪场以及支撑台位于同一水平面，且支撑台的高度尺寸大于过滤池、电离池以及猪场的高度尺寸;其中一个蓄水池的侧面设置有一控制器，电磁阀与控制器之间为连接关系。本实用新型实用性强，具有较好的推广价值。
权利要求书
1.一种用于猪场污水处理的水循环处理系统，其特征在于：包括过滤池、电离池、蓄水池以及猪场;所述过滤池外部通过管道连接设置有第一水泵，第一水泵的另一端连通电离池，电离池外部连接设置有若干第二水泵，每个第二水泵的另一端各自连通设置有一蓄水池，蓄水池底部设置有支撑台，每个蓄水池外端通过管道连通猪场，且蓄水池与猪场之间的连接管道上设置有电磁阀;所述过滤池、电离池、猪场以及支撑台位于同一水平面，且所述支撑台的高度尺寸大于过滤池、电离池以及猪场的高度尺寸;其中一个蓄水池的侧面设置有一控制器，所述电磁阀与控制器之间为连接关系;猪场与过滤池之间通过管道连通，且猪场与过滤池之间设置有第三水泵。
2.如权利要求1所述的一种用于猪场污水处理的水循环处理系统，其特征在于：所述过滤池与电离池之间为通过管道密闭连通的连接状态，且过滤池的容积大于电离池的容积;过滤池内部设置有一过滤网，所述过滤网将过滤池分隔为左池和右池，且左池连通电离池，右池连通猪场。
3.如权利要求1所述的一种用于猪场污水处理的水循环处理系统，其特征在于：所述电离池与蓄水池之间为密闭连接，电离池的容积大于或等于与其连接的所有蓄水池的容积之和。
4.如权利要求1所述的一种用于猪场污水处理的水循环处理系统，其特征在于：所述蓄水池的数量为2个或2个以上，蓄水池的外形为正方体结构或长方体结构。
5.如权利要求1所述的一种用于猪场污水处理的水循环处理系统，其特征在于：所述猪场的两侧设置有挡墙结构，且猪场的前面和后面设置有栅栏结构，所述栅栏结构由木质横条和木质竖条相互交叉连接构成。
6.如权利要求5所述的一种用于猪场污水处理的水循环处理系统，其特征在于：所述猪场的内腔底部设置有底槽结构，第四水泵的一端通过管道连通猪场的底槽，第四水泵的另一端与过滤池相互密闭连通。
说明书 [支持框选翻译]
一种用于猪场污水处理的水循环处理系统
技术领域
本实用新型涉及饲养技术领域，具体涉及一种用于猪场污水处理的水循环处理系统。
背景技术
当前，在家畜饲养技术方面，为了对家畜进行清洁卫生或对圈养场所进行清洗，通常需要在家畜圈养的区域设置水处理系统，对家畜及其圈养场所清洗产生的污水进行循环处理，从而使起到较好的污水处理效果和节水效果。
然而，现有的家畜饲养方面，通常存在一些问题，具体为：一方面，现有的很多家畜饲养场所没有设置水循环处理系统，不利于动物及其圈养场所的清洁;另一方面，现有的家畜污水处理系统通常只是对家畜的污水进行直接排放，没有对污水进行及时过滤、电离等处理，致使污水排放容易对周围环境造成影响，同时也不利于水资源的节约。
因此，基于上述，本实用新型提供一种用于猪场污水处理的水循环处理系统，通过对水循环系统的结构进行合理设计，使圈养场所以及圈养牲畜能够得到及时的清洁处理，以解决现有技术存在的不足和缺陷。
实用新型内容
本实用新型的目的就在于：针对目前存在的上述问题，提供一种用于猪场污水处理的水循环处理系统，通过对水循环系统的结构进行合理设计，使圈养场所以及圈养牲畜能够得到及时的清洁处理，以解决现有技术存在的不足和缺陷。
为了实现上述目的，本实用新型采用的技术方案是：

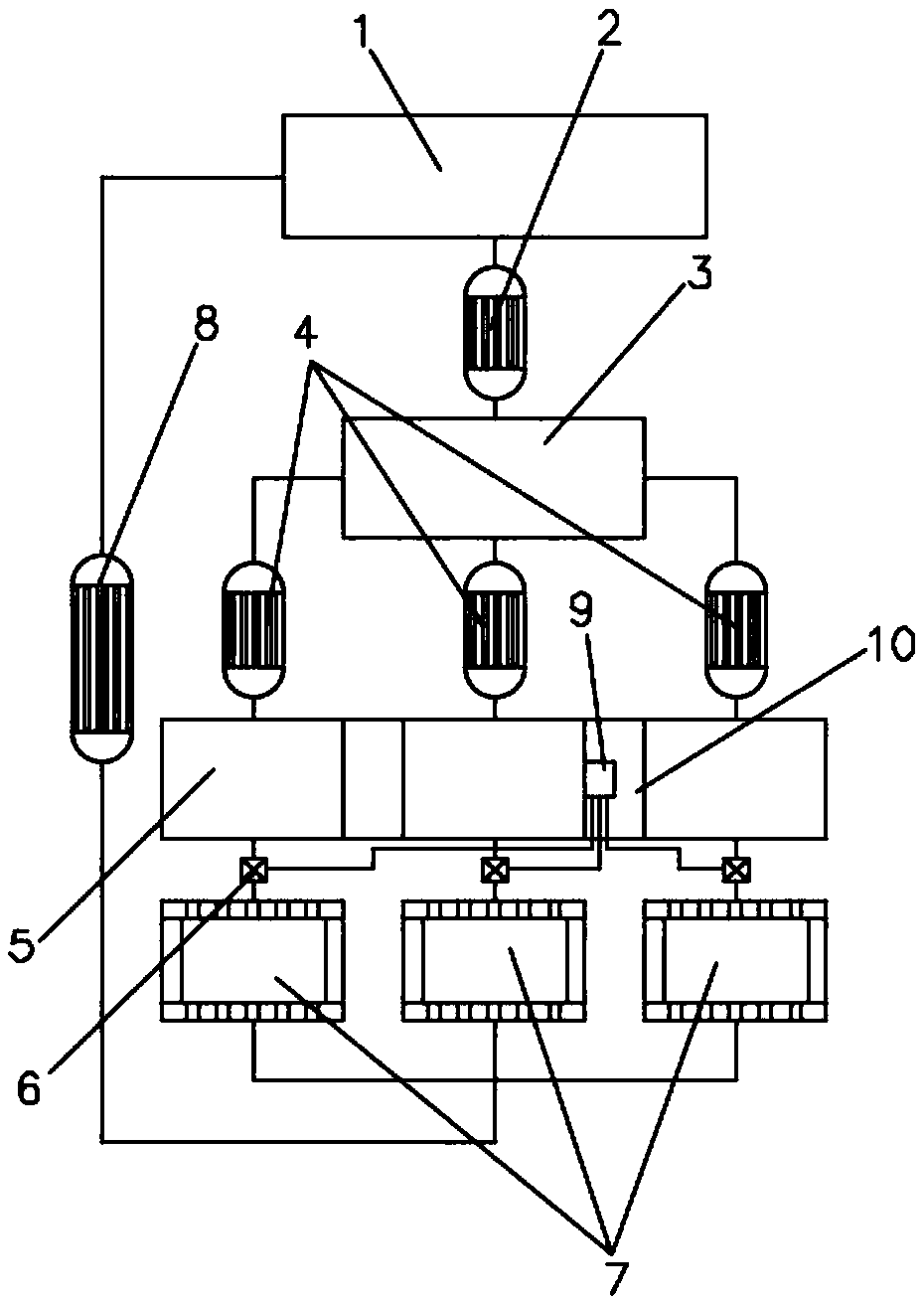

一种用于猪场污水处理的水循环处理系统，包括过滤池、电离池、蓄水池以及猪场;所述过滤池外部通过管道连接设置有第一水泵，第一水泵的另一端连通电离池，电离池外部连接设置有若干第二水泵，每个第二水泵的另一端各自连通设置有一蓄水池，蓄水池底部设置有支撑台，每个蓄水池外端通过管道连通猪场，且蓄水池与猪场之间的连接管道上设置有电磁阀;所述过滤池、电离池、猪场以及支撑台位于同一水平面，且所述支撑台的高度尺寸大于过滤池、电离池以及猪场的高度尺寸;其中一个蓄水池的侧面设置有一控制器，所述电磁阀与控制器之间为连接关系;猪场与过滤池之间通过管道连通，且猪场与过滤池之间设置有第三水泵。
本实用新型一方面通过过滤池对污水进行过滤，将污水进行有效过滤，将其中的杂质进行有效分离;然后通过第一水泵将过滤之后的污水抽到电离池中，通过电离池对过滤水进行电离处理，对水质进行进一步清洁和提高;接着通过第二水泵再次将电离之后的水分别抽到不同的蓄水池中，将电离水在蓄水池中进行有效储存;最后，用户需要采用蓄水池中的水对牲畜或这圈养场所进行清洁时，通过操作控制器控制电磁阀的打开和关闭，从而实现蓄水池中的水分进行排放和截流;而对圈养家畜或猪场进行清洗之后的污水通过第三水泵抽到过滤槽中进行过滤，然后按照上述使用方式循环使用。通过上述技术方案，本实用新型能够解决猪场污水的有效过滤和电离，并实现污水的有效循环利用，利于节约水资源和环保。
另一方面，本实用新型的技术方案，在有利于猪场以及饲养牲畜进行清理清洁的同时，此种清洁还利于保证猪场饲养家畜的安全保健，利于避免或减少家畜感染传染病等疾病的概率。
再一方面，本实用新型实用性较强，具有较好的推广价值。
优选的，所述过滤池与电离池之间为通过管道密闭连通的连接状态，且过滤池的容积大于电离池的容积;过滤池内部设置有一过滤网，所述过滤网将过滤池分隔为左池和右池，且左池连通电离池，右池连通猪场。
优选的，所述电离池与蓄水池之间为密闭连接，电离池的容积大
于或等于与其连接的所有蓄水池的容积之和。
优选的，所述蓄水池的数量为2个或2个以上，蓄水池的外形为正方体结构或长方体结构。
优选的，所述猪场的两侧设置有挡墙结构，且猪场的前面和后面设置有栅栏结构，所述栅栏结构由木质横条和木质竖条相互交叉连接构成。
优选的，所述猪场的内腔底部设置有底槽结构，第四水泵的一端通过管道连通猪场的底槽，第四水泵的另一端与过滤池相互密闭连通。
需要说明的是，本实用新型的电离池与蓄水池、电磁阀、控制器均为现有产品，而通过控制器控制电磁阀打开和关闭的技术为现有技术;因此对上述技术特征的具体结构和电路排布不在做出赘述。
由于采用了上述技术方案，本实用新型的有益效果是：
一种用于猪场污水处理的水循环处理系统，包括过滤池、电离池、蓄水池以及猪场;所述过滤池外部通过管道连接设置有第一水泵，第一水泵的另一端连通电离池，电离池外部连接设置有若干第二水泵，每个第二水泵的另一端各自连通设置有一蓄水池，蓄水池底部设置有支撑台，每个蓄水池外端通过管道连通猪场，且蓄水池与猪场之间的连接管道上设置有电磁阀;所述过滤池、电离池、猪场以及支撑台位于同一水平面，且所述支撑台的高度尺寸大于过滤池、电离池以及猪场的高度尺寸;其中一个蓄水池的侧面设置有一控制器，所述电磁阀与控制器之间为连接关系;猪场与过滤池之间通过管道连通，且猪场与过滤池之间设置有第三水泵。
本实用新型一方面通过过滤池对污水进行过滤，将污水进行有效过滤，将其中的杂质进行有效分离;然后通过第一水泵将过滤之后的污水抽到电离池中，通过电离池对过滤水进行电离处理，对水质进行进一步清洁和提高;接着通过第二水泵再次将电离之后的水分别抽到不同的蓄水池中，将电离水在蓄水池中进行有效储存;由于支撑台高于电离池、过滤池以及猪场，因此蓄水池所处位置也高于电离池、过滤池以及猪场，因此，用户需要采用蓄水池中的水对牲畜或这圈养场所进行清洁时，通过操作控制器控制电磁阀的打开和关闭，能够实现蓄水池中的水分进行排放和截流;而对圈养家畜或猪场进行清洗之后的污水通过第三水泵抽到过滤槽中进行过滤，然后按照上述使用方式循环使用。通过上述技术方案，本实用新型能够解决猪场污水的有效过滤和电离，并实现污水的有效循环利用，利于节约水资源和环保。
另一方面，本实用新型的技术方案，在有利于猪场以及饲养牲畜进行清理清洁的同时，此种清洁还利于保证猪场饲养家畜的安全保健，利于避免或减少家畜感染传染病等疾病的概率。
再一方面，本实用新型实用性较强，具有较好的推广价值。
