申请日2017.10.27
公开(公告)日2018.07.06
IPC分类号B61D35/00
摘要
废水、污水、污物全收集系统，其包含控制器、清水供应箱、给便器组件提供压力水的增压水装置、便器组件、废水收集箱、污物收集箱、真空发生器、废水污物处理箱、增压器;清水供应箱通过增压水装置给便器组件供水，便器组件通过排污阀连接污物收集箱，排污阀由控制器控制开启和关闭，污物收集箱连接真空发生器;车上废水通过管道连接废水收集箱，废水收集箱上设置液位传感器，液位传感器将液位信号传给控制器，废水收集箱通过电磁阀连通污物收集箱，电磁阀由控制器根据液位传感器信号控制开启和关闭;污物收集箱与增压器连接，污物收集箱通过排放阀连接废水污物处理箱。
权利要求书
1.废水、污水、污物全收集系统，其特征在于：其包含控制器、清水供应箱、给便器组件提供压力水的增压水装置、便器组件、废水收集箱、污物收集箱、真空发生器、废水污物处理箱、增压器;清水供应箱通过增压水装置给便器组件供水，便器组件通过排污阀连接污物收集箱，排污阀由控制器控制开启和关闭，污物收集箱连接真空发生器;车上废水通过管道连接废水收集箱，废水收集箱上设置液位传感器，液位传感器将液位信号传给控制器，废水收集箱通过电磁阀连通污物收集箱，电磁阀由控制器根据液位传感器信号控制开启和关闭;污物收集箱与增压器连接，污物收集箱通过排放阀连接废水污物处理箱。
2.根据权利要求1所述的废水、污水、污物全收集系统，其特征在于：所述废水污物处理箱为生物处理装置。
3.根据权利要求1或2所述的废水、污水、污物全收集系统，其特征在于：所述增压器为高压气体。
说明书 [支持框选翻译]
废水、污水、污物全收集系统
技术领域
本实用新型涉及一种轨道车辆的废水、污水、污物全收集系统。
背景技术
现有轨道车辆废水、污水、污物处理方式有两种，①直排，直接排在轨道上;②收集，集中收集、集中排放。直排方式污染环境，集中收集、集中排放也只能解决列车沿线不会被污染，同样存在污染环境的情况。这两种方式均不满足国家提倡的环保要求。
现有的集中收集、集中排放的废水、污水、污物的处理方式，是利用重力或真空将废水、污水、污物收集到列车上设置的容器内，如果列车上设置的容器满了，废水、污水、污物有溢流的风险，如果溢流废水、污水、污物就直接就排到铁路沿线，从而造成对铁路沿线的环境污染。
另外集中收集、集中排放的废水、污水、污物处理方式，只是对废水、污水、污物进行了收集，没有处理，对环境同样造成了污染。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术的上述不足而提供一种废水、污水、污物全收集系统，使其能够完全收集车上废水、废物并处理。

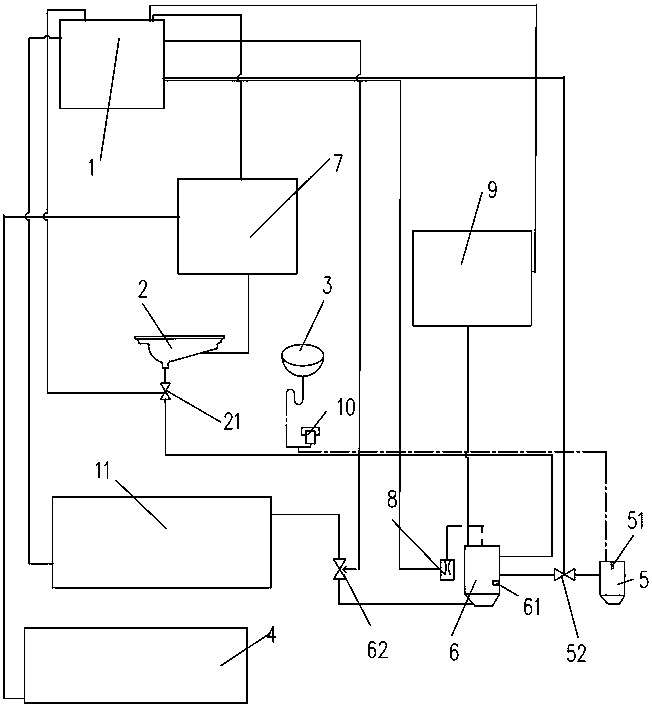

本实用新型解决上述问题所采用的技术方案为：一种废水、污水、污物全收集系统，其特征在于：其包含控制器、清水供应箱、给便器组件提供压力水的增压水装置、便器组件、废水收集箱、污物收集箱、真空发生器、废水污物处理箱、增压器;清水供应箱通过增压水装置给便器组件供水，便器组件通过排污阀连接污物收集箱，排污阀由控制器控制开启和关闭，污物收集箱连接真空发生器;车上废水通过管道连接废水收集箱，废水收集箱上设置液位传感器，液位传感器将液位信号传给控制器，废水收集箱通过电磁阀连通污物收集箱，电磁阀由控制器根据液位传感器信号控制开启和关闭;污物收集箱与增压器连接，污物收集箱通过排放阀连接废水污物处理箱。
上述废水、污水、污物全收集系统工作时，车上洗手盆的废水、地漏水等废水通过管路进入废水收集箱，当废水收集箱满时，污物收集箱内由真空发生器产生真空将废水收集箱内的废水吸入污物收集箱;便器组件内污物由清水供应箱供应清洁水经增压水装置增压后进行冲洗吸入污物收集箱;当污物收集箱满时，废水、污水以及污物在增压器的作用下被压入废水、污物处理箱内，废水、污水以及污物经过处理后，杂志沉淀，清水排出。
更好地，上述废水污物处理箱为生物处理装置，废水、污物经过生物处理，实现粪污减量化无害化处理，最终做到排出水澄清无杂质。
更好地，上述增压器为高压气体，这样操作方便。
本实用新型的优点在于：由于采用废水收集箱、污物收集箱和废水污物处理箱将车上产生的所有废水和废物及时进行收集和处理，实现粪污无害化处理，使其排放达到环保要求，保证了整个列车的环境卫生。
