申请日2017.10.27
公开(公告)日2018.08.10
IPC分类号E03F9/00
摘要
本实用新型涉及污水处理技术领域，尤其为一种城市污水管道清洗设备，包括管道、滤筒、高压喷头、水箱和清洁剂箱，所述管道的进水端固定安装有固定座，所述固定座内滑动连接有滤筒，所述安装座的上端面固定设置有水箱，所述水泵的出水面固定设置有高压喷头，所述液压杆的下端面固定安装有压板，所述管道的上端面固定安装有清洁剂箱，通过设置的压板和高压喷头，先通过压板对水箱中的水进行预加压，进而通过高压喷头对管道内壁进行高压清洗，提高了高压冲洗的效果;通过设置的清洁剂箱和清洁剂喷头，可以将清洁剂对管道内壁进行清洁，提高了高压冲洗时的清洁度;本实用新型结构科学，设计合理，使用方便，清洗效果好，实用性强。
权利要求书

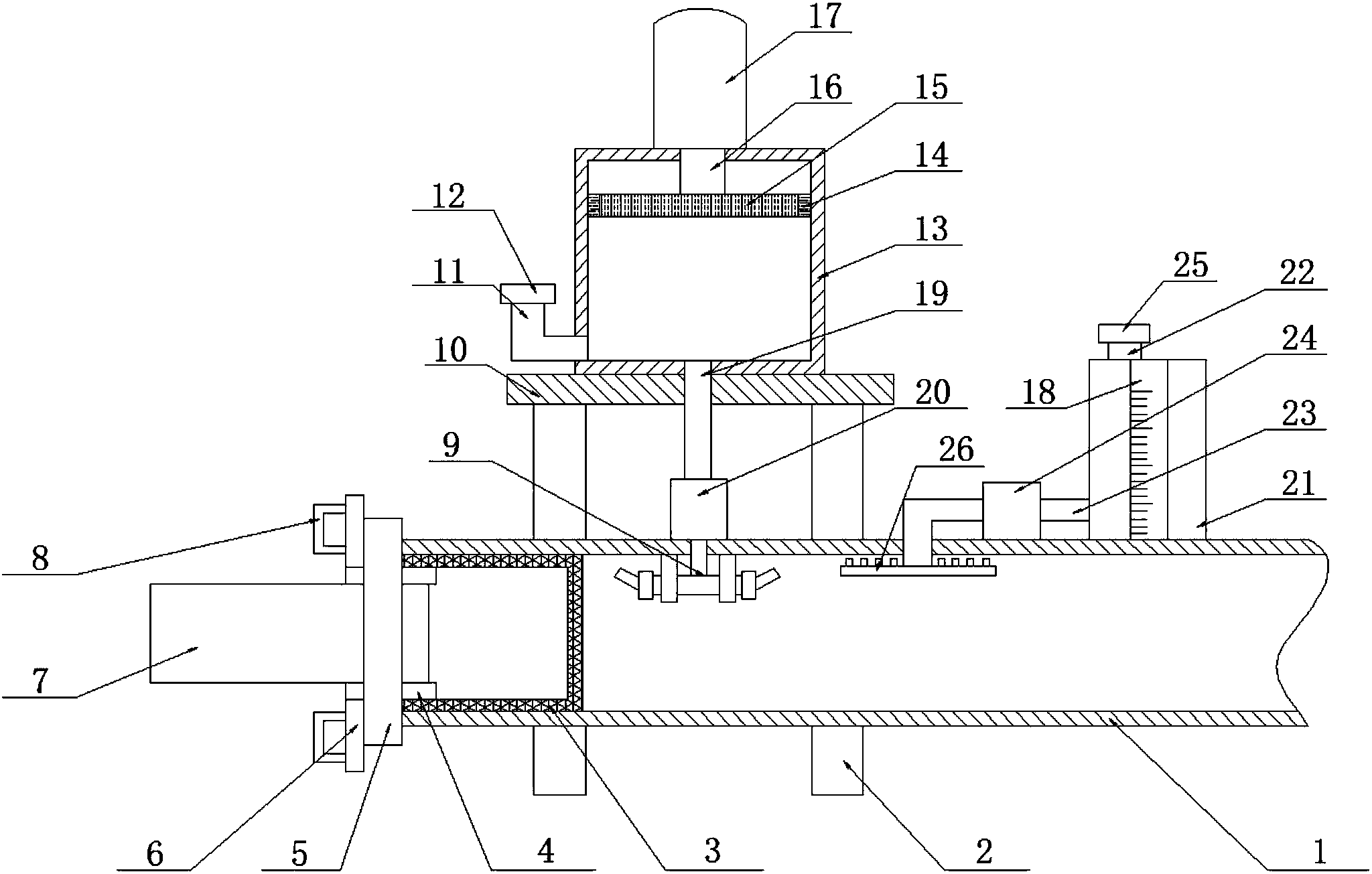

1.一种城市污水管道清洗设备，包括管道(1)、滤筒(3)、高压喷头(9)、水箱(13)和清洁剂箱(21)，其特征在于：所述管道(1)的进水端固定安装有固定座(5)，所述固定座(5)内滑动连接有滤筒(3)，所述滤筒(3)的内端面固定连接有圆柱销(4)，所述圆柱销(4)内设置有外接管道(7)，所述滤筒(3)的外端面固定安装有法兰座(6)，所述法兰座(6)的外端面固定安装有把手(8)，支撑柱(2)的上端面固定安装有安装座(10)，所述安装座(10)的上端面固定设置有水箱(13)，所述水箱(13)的侧端面固定连接有进水管(11)，所述进水管(11)的上端面螺纹设置有螺纹密封盖(12)，所述水箱(13)的下端面固定设置有出水管(19)，所述出水管(19)的下端面固定安装有水泵(20)，所述水泵(20)的出水面固定设置有高压喷头(9)，所述高压喷头(9)包括输药管(901)、固定架(902)、喷头(903)、加压器(904)和喷管(905);所述输药管(901)密封设置在水泵(20)和喷头(903)之间，且喷头(903)的侧端面固定连接有加压器(904)，所述加压器(904)的外端面固定安装有喷管(905)，所述水箱(13)的上端面固定安装有液压缸(17)，所述液压缸(17)的工作端面滑动连接有液压杆(16)，所述液压杆(16)的下端面固定安装有压板(15)，所述压板(15)的侧端面固定连接有密封圈(14)，所述管道(1)的上端面固定安装有清洁剂箱(21)，所述清洁剂箱(21)的上端面固定开设有进药管(22)，所述进药管(22)的上端面螺纹设置有防尘端盖(25)，所述清洁剂箱(21)的外端面固定安装有观察窗(18)，所述清洁剂箱(21)的侧端面密封连接有出药管(23)，所述出药管(23)的尾端面密封连接有清洁剂喷头(26)，所述出药管(23)之间固定安装有小型水泵(24)。
2.根据权利要求1所述的一种城市污水管道清洗设备，其特征在于：所述圆柱销(4)采用内螺纹圆柱销，且外接管道(7)的连接面采用外螺纹面，两者采用螺纹连接。
3.根据权利要求1所述的一种城市污水管道清洗设备，其特征在于：所述把手(8)的数量为两只，其均匀安装在法兰座(6)的外端面。
4.根据权利要求1所述的一种城市污水管道清洗设备，其特征在于：所述支撑柱(2)的数量为四只，其均匀设置在安装座(10)的下端面，且支撑柱(2)之间的间距大于管道(1)的直径。
5.根据权利要求1所述的一种城市污水管道清洗设备，其特征在于：所述喷头(903)通过固定架(902)固定安装在管道(1)的内端面，且固定架(902)的数量为两只。
6.根据权利要求1所述的一种城市污水管道清洗设备，其特征在于：所述观察窗(18)采用透明玻璃板制成，且观察窗(18)的外端面镶嵌有刻度表。
说明书 [支持框选翻译]
一种城市污水管道清洗设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种城市污水管道清洗设备。
背景技术
管道是用于输送气体、液体或带固体颗粒流体的装置;目前，管道、类管道类装置在工业中应用较为广泛，但管道在使用的过程中，会在管道的流体通道的内壁上产生结晶、污垢或残留;由于这些结晶、污垢或残留在管道壁的沉积与粘附，使管道通径逐步减小，如果不及时有效清理，当结垢达到一定程度时，将严重影响管道的正常使用，因此管道，特别是直径较小管道的定期清洗就显得尤为重要，不但能够减缓管道的腐蚀速度，延长管道的使用寿命，降低生产的成本投入，还能够产生很高的经济效益，因此，对此类管道清洗设备的需求日益增长。
高压清洗装置的原理是，由于冲击力大于污垢与物体表面附着力,高压水就会将污垢剥离冲走，达到清洗物体表面的一种清洗设备;因为是使用高压水柱清理污垢，除非是很顽固的污渍才需要加入一些清清剂,不然强力水压所产生的泡沐就足以将一般污垢带走,所以高压喷水在装置清洗也是世界公认最科学、经济、环保的清洁方式之一，但是目前的管道清洗装置在高压冲洗时，会因为之前残留的大块杂质流经管道时，发生碰撞，对高压喷头造成损伤，降低了高压喷头的使用寿命，并且很多清洁剂在使用时需要人工进行添加，费时费力，因此，针对上述问题提出一种城市污水管道清洗设备。
实用新型内容
本实用新型的目的在于提供一种城市污水管道清洗设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种城市污水管道清洗设备，包括管道、滤筒、高压喷头、水箱和清洁剂箱，所述管道的进水端固定安装有固定座，所述固定座内滑动连接有滤筒，所述滤筒的内端面固定连接有圆柱销，所述圆柱销内设置有外接管道，所述滤筒的外端面固定安装有法兰座，所述法兰座的外端面固定安装有把手，所述支撑柱的上端面固定安装有安装座，所述安装座的上端面固定设置有水箱，所述水箱的侧端面固定连接有进水管，所述进水管的上端面螺纹设置有螺纹密封盖，所述水箱的下端面固定设置有出水管，所述出水管的下端面固定安装有水泵，所述水泵的出水面固定设置有高压喷头，所述高压喷头包括输药管、固定架、喷头、加压器和喷管;所述输药管密封设置在水泵和喷头之间，且喷头的侧端面固定连接有加压器，所述加压器的外端面固定安装有喷管，所述水箱的上端面固定安装有液压缸，所述液压缸的工作端面滑动连接有液压杆，所述液压杆的下端面固定安装有压板，所述压板的侧端面固定连接有密封圈，所述管道的上端面固定安装有清洁剂箱，所述清洁剂箱的上端面固定开设有进药管，所述进药管的上端面螺纹设置有防尘端盖，所述清洁剂箱的外端面固定安装有观察窗，所述清洁剂箱的侧端面密封连接有出药管，所述出药管的尾端面密封连接有清洁剂喷头，所述出药管之间固定安装有小型水泵。
优选的，所述圆柱销采用内螺纹圆柱销，且外接管道的连接面采用外螺纹面，两者采用螺纹连接。
优选的，所述把手的数量为两只，其均匀安装在法兰座的外端面。
优选的，所述支撑柱的数量为四只，其均匀设置在安装座的下端面，且支撑柱之间的间距大于管道的直径。
优选的，所述喷头通过固定架固定安装在管道的内端面，且固定架的数量为两只。
优选的，所述观察窗采用透明玻璃板制成，且观察窗的外端面镶嵌有刻度表。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的滤筒和圆柱销，滤筒可以对管道进行初步过滤，防止大块杂质流经管道时损伤高压喷头，提高了装置的使用寿命，圆柱销方便连接外接管道，提高了装置的适用性;
2、本实用新型中，通过设置的压板和高压喷头，先通过压板对水箱中的水进行预加压，进而通过高压喷头对管道内壁进行高压清洗，提高了高压冲洗的效果;
3、本实用新型中，通过设置的清洁剂箱和清洁剂喷头，可以将清洁剂对管道内壁进行清洁，提高了高压冲洗时的清洁度，节省了人工进行添加的成本;本实用新型结构科学，设计合理，使用方便，清洗效果好，实用性强。
