申请日2017.10.27
公开(公告)日2018.07.06
IPC分类号C02F1/00; B01D29/56; B01D29/03
摘要
本实用新型公开了一种高度可调式污水处理用格栅板，包括第一格栅网、第二格栅网，所述第二格栅网设有两个，所述第二格栅网分别设置在第一格栅网的前后两侧，所述第一格栅网底部伸入第二格栅网上部之间的空隙，所述第一格栅网左右两侧均设有第一支撑杆，所述第一支撑杆与第一格栅网之间通过连接块固定连接，所述第一支撑杆顶端外侧均连接有限位板，所述第二格栅网左右两端均设有第二支撑杆，所述第二支撑杆底部固定连接在卡接底座上，所述卡接底座前后两侧均设有弧形底座，所述第一支撑杆的底部伸入第二支撑杆的上部位置，所述第一支撑杆、第二支撑杆之间通过销轴连接，整体结构便于调节高度，方便安装，使用安装更加方便。
权利要求书

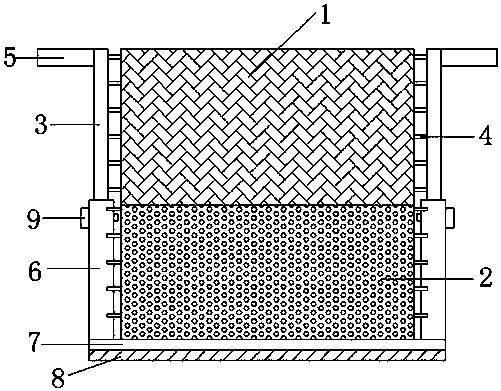

1.一种高度可调式污水处理用格栅板，包括第一格栅网(1)、第二格栅网(2)，其特征在于，所述第二格栅网(2)设有两个，所述第二格栅网(2)分别设置在第一格栅网(1)的前后两侧，所述第一格栅网(1)底部伸入第二格栅网(2)上部之间的空隙，所述第一格栅网(1)左右两侧均设有第一支撑杆(3)，所述第一支撑杆(3)与第一格栅网(1)之间通过连接块(4)固定连接，所述第一支撑杆(3)顶端外侧均连接有限位板(5)，所述第二格栅网(2)左右两端均设有第二支撑杆(6)，所述第二支撑杆(6)底部固定连接在卡接底座(7)上，所述卡接底座(7)前后两侧均设有弧形底座(8)，所述第一支撑杆(3)的底部伸入第二支撑杆(6)的上部位置，所述第一支撑杆(3)、第二支撑杆(6)之间通过销轴(9)连接，所述第一支撑杆(3)下部位置设有连接通孔(10)，所述第二支撑杆(6)上部位置设有限位通孔(11)，所述第二支撑杆(6)内部还设有第一支撑杆连接孔(12)，所述第一支撑杆连接孔(12)右侧联通有连接块凹槽(13)，所述卡接底座(7)内还设有卡接凹槽(14)，且所述卡接凹槽(14)设置在卡接底座(7)的上部位置。
2.根据权利要求1所述的一种高度可调式污水处理用格栅板，其特征在于，所述第一格栅网(1)、第二格栅网(2)均为不锈钢材质，所述第一格栅网(1)、第二格栅网(2)的长度相等。
3.根据权利要求1所述的一种高度可调式污水处理用格栅板，其特征在于，所述第一格栅网(1)通过连接块(4)焊接在第一支撑杆(3)的内侧。
4.根据权利要求1所述的一种高度可调式污水处理用格栅板，其特征在于，所述第二格栅网(2)分别通过连接块(4)焊接在第二支撑杆(6)的正面或是背面。
5.根据权利要求1所述的一种高度可调式污水处理用格栅板，其特征在于，所述第一支撑杆(3)、第二支撑杆(6)均为圆柱体结构，所述第一支撑杆(3)的直径小于第一支撑杆连接孔(12)的直径。
6.根据权利要求1所述的一种高度可调式污水处理用格栅板，其特征在于，所述连接通孔(10)均匀设置有六个，所述限位通孔(11)的直径大于连接通孔(10)的直径。
说明书 [支持框选翻译]
一种高度可调式污水处理用格栅板
技术领域
本实用新型涉及污水处理设备领域，具体来说，涉及一种高度可调式污水处理用格栅板。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前，地表水污染显而易见，地下水的污染却是触目惊心，中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源，但是据介绍，全国90%的城市地下水已受到污染，污水处理中经常用到过滤用的格栅板，现有的格栅板安装过程中高度需要特别定制，不够方便。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种高度可调式污水处理用格栅板，高度可调，方便安装，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种高度可调式污水处理用格栅板，包括第一格栅网、第二格栅网，所述第二格栅网设有两个，所述第二格栅网分别设置在第一格栅网的前后两侧，所述第一格栅网底部伸入第二格栅网上部之间的空隙，所述第一格栅网左右两侧均设有第一支撑杆，所述第一支撑杆与第一格栅网之间通过连接块固定连接，所述第一支撑杆顶端外侧均连接有限位板，所述第二格栅网左右两端均设有第二支撑杆，所述第二支撑杆底部固定连接在卡接底座上，所述卡接底座前后两侧均设有弧形底座，所述第一支撑杆的底部伸入第二支撑杆的上部位置，所述第一支撑杆、第二支撑杆之间通过销轴连接，所述第一支撑杆下部位置设有连接通孔，所述第二支撑杆上部位置设有限位通孔，所述第二支撑杆内部还设有第一支撑杆连接孔，所述第一支撑杆连接孔右侧联通有连接块凹槽，所述卡接底座内还设有卡接凹槽，且所述卡接凹槽设置在卡接底座的上部位置。
进一步的，所述第一格栅网、第二格栅网均为不锈钢材质，所述第一格栅网、第二格栅网的长度相等。
进一步的，所述第一格栅网通过连接块焊接在第一支撑杆的内侧。
进一步的，所述第二格栅网分别通过连接块焊接在第二支撑杆的正面或是背面。
进一步的，所述第一支撑杆、第二支撑杆均为圆柱体结构，所述第一支撑杆的直径小于第一支撑杆连接孔的直径。
进一步的，所述连接通孔均匀设置有六个，所述限位通孔的直径大于连接通孔的直径。
本实用新型的有益效果：一种高度可调式污水处理用格栅板，通过在格栅板的下部设置两层第二格栅网，下部过滤效果较好，尤其适用于底部泥沙的过滤，利用销轴将第一支撑杆、第二支撑杆连接起来，可以较好的调节整体格栅板的高度，将第一支撑杆上不同高度的连接通孔与第二支撑杆上的限位通孔用销轴连接起来，可以实现对整体高度的调节，适用于不同高度的场合，适用性更强，通过底部设置的卡接底座与弧形底座形成的底座结构可以较好的稳定整体格栅板，利用卡接凹槽可以将第二格栅网安装在卡接底座上，安装更加牢固，使用起来更加方便。
