申请日2017.10.27
公开(公告)日2018.07.06
IPC分类号C02F9/02
摘要
本实用新型涉及一种环保节能型污水处理设备，包括壳体，所述壳体顶部从左到右等距设有多个太阳能电池板，且所述壳体底部设有支撑底板，所述支撑底板底部四角设有滑轮，通过设有污水处理箱、污水过滤箱、储存箱，污水处理能力强，能够使企业再次利用排放的污水，污水再利用效率高，通过设有控制操作屏与攀爬梯，方便设备的操作与维修，通过设有过滤网框与搅拌杆，能够对输入的污水进行搅拌沉淀，同时能够将污水内的污泥或残渣集中，使污水处理效率高，通过设有滑轮与连接拉环，能够方便对设备的移动，便于调节位置，同时通过设有太阳能电池板与蓄电池，能够达到节能降耗的目的，适用于多数小型企业，实用性强，适合广泛推广。
权利要求书

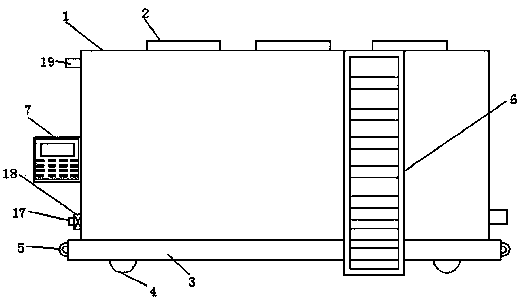

1.一种环保节能型污水处理设备，包括壳体(1)，其特征在于：所述壳体(1)顶部从左到右等距设有多个太阳能电池板(2)，且所述壳体(1)底部设有支撑底板(3)，所述支撑底板(3)底部四角设有滑轮(4)，所述支撑底板(3)的左右两侧对称设有连接拉环(5)，所述壳体(1)前侧设有攀爬梯(6)，所述壳体(1)左侧设有控制操作屏(7)，所述壳体(1)内部从左到右依次设有污水处理箱(8)、污水过滤箱(9)、储存箱(10)，且所述污水处理箱(8)内设有过滤网框(11)，且所述过滤网框(11)内设有搅拌杆(12)，所述污水过滤箱(9)内腔从上到下依次设有第一过滤板(13)、第二过滤板(14)、半透膜(15)、活性炭层(16)，所述壳体(1)左侧通过排污管(17)贯穿所述污水处理箱(8)至所述过滤网框(11)内部，且所述排污管(17)左端设有抽吸泵(18)，所述污水处理箱(8)右侧通过支管(19)与所述污水过滤箱(9)顶部相连通，所述污水过滤箱(9)左侧通过支管(19)与所述储存箱(10)底部相连通，且所述支管(19)上均设有水泵(20)，所述支撑底板(3)内部设有安装腔(21)，且所述安装腔(21)内设有旋转电机(22)、控制器(23)、蓄电池(24)，且所述旋转电机(22)的连接端贯穿所述支撑底板(3)、壳体(1)与搅拌杆(12)的底端相连接，所述蓄电池(24)分别与所述太阳能电池板(2)、抽吸泵(18)、水泵(20)、旋转电机(22)、控制器(23)、控制操作屏(7)电线连接，且所述控制操作屏(7)分别与所述抽吸泵(18)、水泵(20)、旋转电机(22)、控制器(23)电线连接。
2.根据权利要求1所述的一种环保节能型污水处理设备，其特征在于：所述控制器(23)设置在所述旋转电机(22)的右侧，且所述旋转电机(22)、控制器(23)均位于所述污水处理箱(8)底部，且所述蓄电池(24)位于所述污水过滤箱(9)底部。
3.根据权利要求1所述的一种环保节能型污水处理设备，其特征在于：所述第一过滤板(13)、第二过滤板(14)上均匀设有若干个过滤孔。
4.根据权利要求1所述的一种环保节能型污水处理设备，其特征在于：所述过滤网框(11)顶部通过支管(19)贯穿所述污水处理箱(8)顶部至所述壳体(1)左侧，所述储存箱(10)一侧通过支管(19)贯穿至所述壳体(1)左侧。
5.根据权利要求1所述的一种环保节能型污水处理设备，其特征在于：所述太阳能电池板(2)的个数为三个，且均通过固定螺丝固定安装在所述壳体(1)顶部。
6.根据权利要求1所述的一种环保节能型污水处理设备，其特征在于：所述攀爬梯(6)与所述壳体(1)为一体式结构。
7.根据权利要求1所述的一种环保节能型污水处理设备，其特征在于：所述搅拌杆(12)从上到下等距设有多个搅拌划水板(25)，且所述搅拌划水板(25)呈三角状。
说明书 [支持框选翻译]
一种环保节能型污水处理设备
技术领域
本实用新型涉及一种环保节能型污水处理设备，属于净化装置技术领域。
背景技术
水资源是发展国民经济不可缺少的重要自然资源，在世界许多地方，对水的需求已经超过水资源所能负荷的程度，同时许多地区也濒临水资源的枯竭，因此水资源的再利用至关重要，当我们使用干净的水之后，会产生许多的污水，通常对污水的处理方法是倾倒掉不再使用，造成水资源的浪费，其实只要我们对污水进行一定处理后，处理后的污水可以用来清洁，浇灌等等各种用途，虽然城市里也有大型的污水处理厂，但投资巨大，处理效果差，浪费资源太多，得不偿失，不仅消耗了大量的能源，而且净化效果差，处理效率低下，并且达不到规定的排放标准，不适用小型企业或工厂，市场上也有一些节能环保污水净化装置，但是设备大多结构较为复杂，并且无法移动，不方便调节位置，不便于操作人员的维修与检查，同时也无法达到节能降耗的目的，不能满足人们的需求。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
实用新型要解决的技术问题克服现有的缺陷，提供一种环保节能型污水处理设备，污水处理能力强，能够使企业再次利用排放的污水，污水再利用效率高，方便设备的操作与维修，适用于多数小型企业，能够方便对设备的移动，便于调节位置，同时能够达到节能降耗的目的，实用性强，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种环保节能型污水处理设备，包括壳体，所述壳体顶部从左到右等距设有多个太阳能电池板，且所述壳体底部设有支撑底板，所述支撑底板底部四角设有滑轮，所述支撑底板的左右两侧对称设有连接拉环，所述壳体前侧设有攀爬梯，所述壳体左侧设有控制操作屏，所述壳体内部从左到右依次设有污水处理箱、污水过滤箱、储存箱，且所述污水处理箱内设有过滤网框，且所述过滤网框内设有搅拌杆，所述污水过滤箱内腔从上到下依次设有第一过滤板、第二过滤板、半透膜、活性炭层，所述壳体左侧通过排污管贯穿所述污水处理箱至所述过滤网框内部，且所述排污管左端设有抽吸泵，所述污水处理箱右侧通过支管与所述污水过滤箱顶部相连通，所述污水过滤箱左侧通过支管与所述储存箱底部相连通，且所述支管上均设有水泵，所述支撑底板内部设有安装腔，且所述安装腔内设有旋转电机、控制器、蓄电池，且所述旋转电机的连接端贯穿所述支撑底板、壳体与搅拌杆的底端相连接，所述蓄电池分别与所述太阳能电池板、抽吸泵、水泵、旋转电机、控制器、控制操作屏电线连接，且所述控制操作屏分别与所述抽吸泵、水泵、旋转电机、控制器电线连接。
进一步而言，所述控制器设置在所述旋转电机的右侧，且所述旋转电机、控制器均位于所述污水处理箱底部，且所述蓄电池位于所述污水过滤箱底部。
进一步而言，所述第一过滤板、第二过滤板上均匀设有若干个过滤孔。
进一步而言，所述过滤网框顶部通过支管贯穿所述污水处理箱顶部至所述壳体左侧，所述储存箱一侧通过支管贯穿至所述壳体左侧。
进一步而言，所述太阳能电池板的个数为三个，且均通过固定螺丝固定安装在所述壳体顶部。
进一步而言，所述攀爬梯与所述壳体为一体式结构。
进一步而言，所述搅拌杆从上到下等距设有多个搅拌划水板，且所述搅拌划水板呈三角状。
本实用新型有益效果：一种环保节能型污水处理设备，1.由于设有污水处理箱、污水过滤箱、储存箱，污水处理能力强，能够使企业再次利用排放的污水，污水再利用效率高，2.由于设有控制操作屏与攀爬梯，方便设备的操作与维修，由于设有过滤网框与搅拌杆，能够对输入的污水进行搅拌沉淀，同时能够将污水内的污泥或残渣集中，使污水处理效率高，3.由于设有滑轮与连接拉环，能够方便对设备的移动，便于调节位置，同时由于设有太阳能电池板与蓄电池，能够达到节能降耗的目的，适用于多数小型企业，实用性强，可以有效解决背景技术中的问题。
