申请日2017.10.27
公开(公告)日2018.07.06
IPC分类号C02F9/12; B03C1/30; C02F101/20
摘要
本实用新型涉及一种用于污水处理的铁屑过滤回收装置，储液箱内腔设有倒圆锥形过滤罩，倒圆锥形过滤罩下方设有旋转轴，旋转轴上设有搅拌桨，旋转轴一侧贯穿储液箱一侧底部连接变频电机，倒圆锥形过滤罩两侧顶部通过滑槽与滑块连接储液箱内壁，倒圆锥形过滤罩外侧壁设有多组环绕分布的电磁铁，倒圆锥形过滤罩内侧底部中心位置通过连接架连接液压杆，液压杆底部连接液压动力装置，液压动力装置底部设有旋转圆盘，旋转圆盘一侧啮合连接步进电机，倒圆锥形结构设计增大了过滤罩与污水的接触面积，提高了铁屑在过滤过程中吸附到电磁铁上的工作效率，防止污水中的铁屑杂质沉淀，使得电磁铁吸附的铁屑，进行回收到铁屑回收箱，进行资源再次利用。
权利要求书

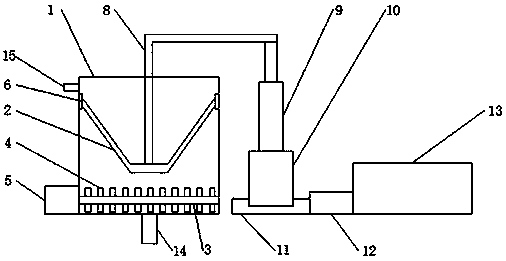

1.一种用于污水处理的铁屑过滤回收装置，包括储液箱(1)，其特征在于：所述储液箱(1)内腔设有倒圆锥形过滤罩(2)，所述倒圆锥形过滤罩(2)下方设有旋转轴(3)，所述旋转轴(3)上设有搅拌桨(4)，所述旋转轴(3)一侧贯穿所述储液箱(1)一侧底部连接变频电机(5)，所述倒圆锥形过滤罩(2)两侧顶部通过滑槽与滑块(6)连接所述储液箱(1)内壁，所述倒圆锥形过滤罩(2)外侧壁设有多组环绕分布的电磁铁(7)，所述倒圆锥形过滤罩(2)内侧底部中心位置通过连接架(8)连接液压杆(9)，所述液压杆(9)底部连接液压动力装置(10)，所述液压动力装置(10)底部设有旋转圆盘(11)，所述旋转圆盘(11)一侧啮合连接步进电机(12)，所述步进电机(12)一侧设有铁屑回收箱(13)，所述储液箱(1)底部设有进液口(14)，所述储液箱(1)侧壁设有排液口(15)。
2.根据权利要求1所述的一种用于污水处理的铁屑过滤回收装置，其特征在于：所述滑块(6)与倒圆锥形过滤罩(2)之间固定连接，滑槽设于所述储液箱(1)内壁上。
3.根据权利要求1所述的一种用于污水处理的铁屑过滤回收装置，其特征在于：所述电磁铁(7)设有与之相匹配的安装槽，且安装槽设于所述倒圆锥形过滤罩(2)外壁上。
4.根据权利要求1所述的一种用于污水处理的铁屑过滤回收装置，其特征在于：所述排液口(15)的最低点高于所述倒圆锥形过滤罩(2)的最高点。
5.根据权利要求1所述的一种用于污水处理的铁屑过滤回收装置，其特征在于：所述搅拌桨(4)呈等距分布。
6.根据权利要求1所述的一种用于污水处理的铁屑过滤回收装置，其特征在于：所述储液箱(1)与所述铁屑回收箱(13)均设为不锈钢材质，所述储液箱(1)一侧设有外接电源。
说明书 [支持框选翻译]
一种用于污水处理的铁屑过滤回收装置
技术领域
本实用新型涉及一种用于污水处理的铁屑过滤回收装置，属于污水处理技术领域。
背景技术
在对含有铁屑的污水进行处理时，需要对铁屑进行分离过滤，收集铁屑重复利用，提高资源的利用率，现有的用于污水处理铁屑分离过滤装置，直接将含有铁屑的污水倒进过滤筒中进行过滤分离，存在铁屑的过滤分离效果差，对铁屑的收集不便捷和铁屑的回收利用率低的问题，为此，我们提供了一种用于污水处理的铁屑过滤回收装置。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种用于污水处理的铁屑过滤回收装置，通过倒圆锥形过滤罩外侧设有的环形分布的电磁铁的结构设计，倒圆锥形结构设计增大了过滤罩与污水的接触面积，大大提高了铁屑在过滤过程中吸附到电磁铁上的工作效率，利用搅拌装置的设计，能够防止污水中的铁屑杂质沉淀，通过底部连接旋转圆盘的液压动力装置顶部连接的倒圆锥形过滤罩的结构设计，使得电磁铁吸附的铁屑，能够进行回收到铁屑回收箱，进行资源再次利用，设计巧妙，实用可靠，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种用于污水处理的铁屑过滤回收装置，包括储液箱，所述储液箱内腔设有倒圆锥形过滤罩，所述倒圆锥形过滤罩下方设有旋转轴，所述旋转轴上设有搅拌桨，所述旋转轴一侧贯穿所述储液箱一侧底部连接变频电机，所述倒圆锥形过滤罩两侧顶部通过滑槽与滑块连接所述储液箱内壁，所述倒圆锥形过滤罩外侧壁设有多组环绕分布的电磁铁，所述倒圆锥形过滤罩内侧底部中心位置通过连接架连接液压杆，所述液压杆底部连接液压动力装置，所述液压动力装置底部设有旋转圆盘，所述旋转圆盘一侧啮合连接步进电机，所述步进电机一侧设有铁屑回收箱，所述储液箱底部设有进液口，所述储液箱侧壁设有排液口。
进一步而言，所述滑块与倒圆锥形过滤罩之间固定连接，滑槽设于所述储液箱内壁上。
进一步而言，所述电磁铁设有与之相匹配的安装槽，且安装槽设于所述倒圆锥形过滤罩外壁上。
进一步而言，所述排液口的最低点高于所述倒圆锥形过滤罩的最高点。
进一步而言，所述搅拌桨呈等距分布。
进一步而言，所述储液箱与所述铁屑回收箱均设为不锈钢材质，所述储液箱一侧设有外接电源。
本实用新型有益效果：本实用新型通过倒圆锥形过滤罩外侧设有的环形分布的电磁铁的结构设计，倒圆锥形结构设计增大了过滤罩与污水的接触面积，大大提高了铁屑在过滤过程中吸附到电磁铁上的工作效率，利用搅拌装置的设计，能够防止污水中的铁屑杂质沉淀，通过底部连接旋转圆盘的液压动力装置顶部连接的倒圆锥形过滤罩的结构设计，使得电磁铁吸附的铁屑，能够进行回收到铁屑回收箱，进行资源再次利用，设计巧妙，实用可靠。
