申请日2017.10.27
公开(公告)日2018.06.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种新型市政污水处理设备，微生物处理箱顶部中心位置设有进水管，微生物处理箱内腔顶部设有过滤格栅，过滤格栅下方设有加热组件，加热组件下方设有微生物填料，微生物填料下方设有多喷嘴曝气管，多喷嘴曝气管一侧贯穿微生物处理箱一侧底部连接连接曝气风机，微生物处理箱另一侧底部通过管道连接固液分离器，固液分离器顶部一侧通过管道连接抽渣泵，固液分离器另一侧底部通过管道连接抽液泵，抽液泵顶部通过管道连接S型导流槽上端，使市政污水能够延长在紫外线杀菌灯进行杀菌消毒时流动的时间，提高杀菌消毒的效果，结构设计巧妙，使市政污水的温度与微生物所需的氧气量能够满足微生物净化的要求，提高污水的处理效果。
权利要求书

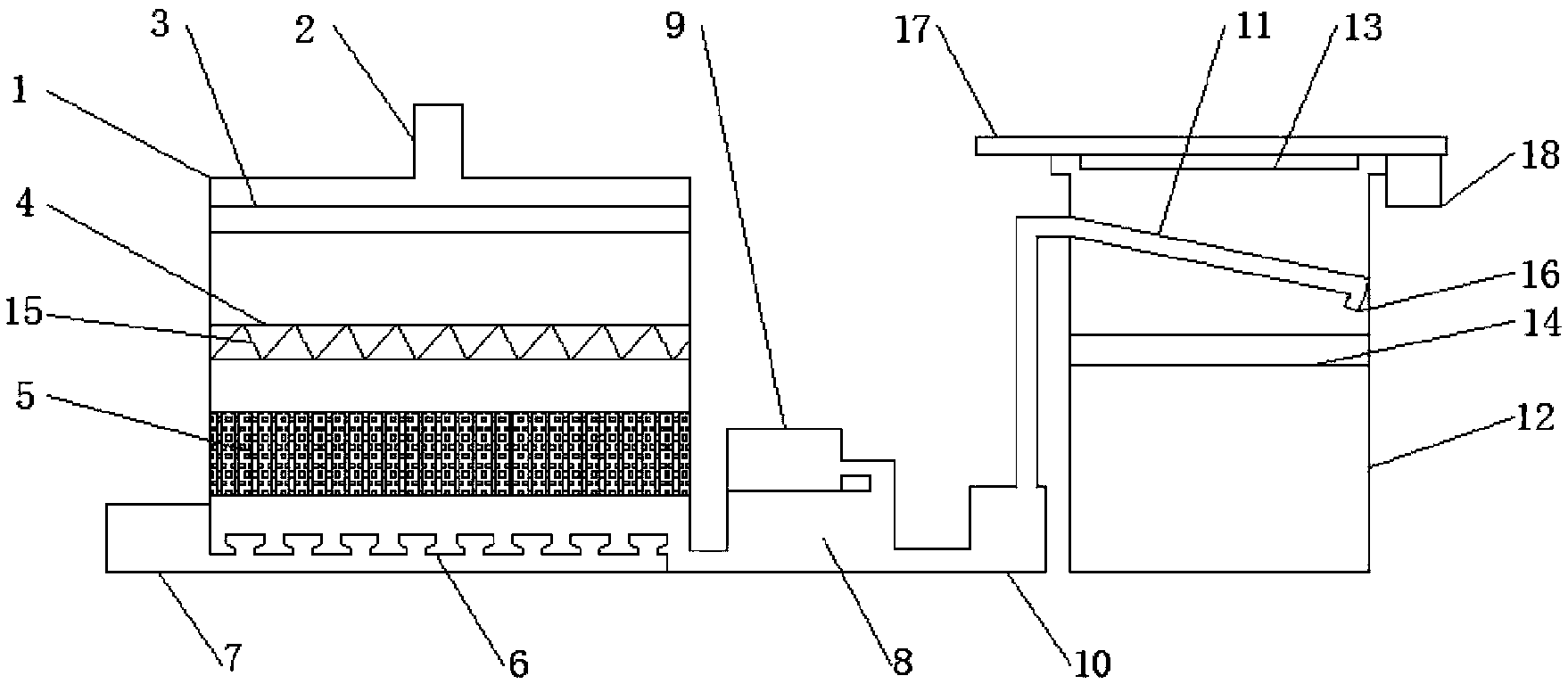

1.一种新型市政污水处理设备，包括微生物处理箱(1)，其特征在于：所述微生物处理箱(1)顶部中心位置设有进水管(2)，所述微生物处理箱(1)内腔顶部设有过滤格栅(3)，所述过滤格栅(3)下方设有加热组件(4)，所述加热组件(4)下方设有微生物填料(5)，所述微生物填料(5)下方设有多喷嘴曝气管(6)，所述多喷嘴曝气管(6)一侧贯穿所述微生物处理箱(1)一侧底部连接曝气风机(7)，所述微生物处理箱(1)另一侧底部通过管道连接固液分离器(8)，所述固液分离器(8)顶部一侧通过管道连接抽渣泵(9)，所述固液分离器(8)另一侧底部通过管道连接抽液泵(10)，所述抽液泵(10)顶部通过管道连接S型导流槽(11)上端，且所述S型导流槽(11)设于储液箱(12)内腔，所述储液箱(12)内腔顶部镶嵌有紫外线杀菌灯(13)，且所述紫外线杀菌灯(13)设于所述S型导流槽(11)上方，所述S型导流槽(11)下方设有活性炭过滤板(14)。
2.根据权利要求1所述的一种新型市政污水处理设备，其特征在于：所述加热组件(4)由多个均流网(15)组成，所述均流网(15)由电加热丝组成。
3.根据权利要求1所述的一种新型市政污水处理设备，其特征在于：所述S型导流槽(11)呈三十至四十五倾角，所述S型导流槽(11)下端设有排液口(16)。
4.根据权利要求1所述的一种新型市政污水处理设备，其特征在于：所述多喷嘴曝气管(6)上的喷嘴呈阵列分布。
5.根据权利要求1所述的一种新型市政污水处理设备，其特征在于：所述储液箱(12)顶部设有太阳能电池板(17)，所述太阳能电池板(17)底部一侧设有蓄电池组(18)，所述蓄电池组(18)分别电线连接加热组件(4)、曝气风机(7)、固液分离器(8)、抽渣泵(9)、抽液泵(10)与紫外线杀菌灯(13)。
6.根据权利要求1所述的一种新型市政污水处理设备，其特征在于：所述抽渣泵(9)一侧设有储渣箱。
说明书 [支持框选翻译]
一种新型市政污水处理设备
技术领域
本实用新型涉及一种新型市政污水处理设备，属于市政污水处理技术领域。
背景技术
市政污水处理中水是一种水质变化大，处理起来非常困难的水源，总溶解固体、COD、BOD、全硅、氨和一些其他的污染物浓度变化非常频繁，再加上处理前的污水中含有高浓度的有机物，微生物等，所以任何设计用来处理中水的产品都必须能容忍这种可变性和含有高浓度的有机物和活性生物，目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重;目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这类工业废水外排将对人类的生存环境造成越来越严重的污染，但是现在的污水处理设备往往存在着投资巨大，处理效果差，浪费资源太多，得不偿失，不仅消耗了大量的能源，而且净化效果差，处理效率低下，并且达不到规定的排放标准，不适用大多数企业工厂，不能满足人们的需求，为此，我们提供了一种新型市政污水处理设备。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种新型市政污水处理设备，通过呈倾斜角设置的S型导流槽正上方紫外线杀菌灯的结构设计，使得市政污水能够延长在紫外线杀菌灯进行杀菌消毒时流动的时间，有利提高了杀菌消毒的效果，结构设计巧妙，通过呈均流网结构分布的加热组件与喷嘴呈阵列分布的多喷嘴曝气管的设计，使得市政污水的温度与微生物所需的氧气量能够满足微生物净化的要求，提高了污水的处理效果，净化污水能力强，适用于大多数企业工厂，实用性强，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种新型市政污水处理设备，包括微生物处理箱，所述微生物处理箱顶部中心位置设有进水管，所述微生物处理箱内腔顶部设有过滤格栅，所述过滤格栅下方设有加热组件，所述加热组件下方设有微生物填料，所述微生物填料下方设有多喷嘴曝气管，所述多喷嘴曝气管一侧贯穿所述微生物处理箱一侧底部连接曝气风机，所述微生物处理箱另一侧底部通过管道连接固液分离器，所述固液分离器顶部一侧通过管道连接抽渣泵，所述固液分离器另一侧底部通过管道连接抽液泵，所述抽液泵顶部通过管道连接S型导流槽上端，且所述S型导流槽设于储液箱内腔，所述储液箱内腔顶部镶嵌有紫外线杀菌灯，且所述紫外线杀菌灯设于所述S型导流槽上方，所述S型导流槽下方设有活性炭过滤板。
进一步而言，所述加热组件由多个均流网组成，所述均流网由电加热丝组成。
进一步而言，所述S型导流槽呈三十至四十五倾角，所述S型导流槽下端设有排液口。
进一步而言，所述多喷嘴曝气管上的喷嘴呈阵列分布。
进一步而言，所述储液箱顶部设有太阳能电池板，所述太阳能电池板底部一侧设有蓄电池组，所述蓄电池组分别电线连接加热组件、曝气风机、固液分离器、抽渣泵、抽液泵与紫外线杀菌灯。
进一步而言，所述抽渣泵一侧设有储渣箱。
本实用新型有益效果：本实用新型通过呈倾斜角设置的S型导流槽正上方紫外线杀菌灯的结构设计，使得市政污水能够延长在紫外线杀菌灯进行杀菌消毒时流动的时间，有利提高了杀菌消毒的效果，结构设计巧妙，通过呈均流网结构分布的加热组件与喷嘴呈阵列分布的多喷嘴曝气管的设计，使得市政污水的温度与微生物所需的氧气量能够满足微生物净化的要求，提高了污水的处理效果，净化污水能力强，适用于大多数企业工厂，实用性强。
