公开(公告)日2012.07.04
IPC分类号C02F1/24; C02F9/04
摘要

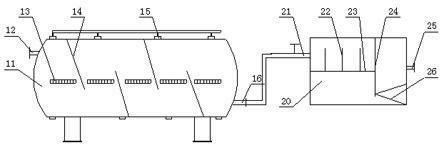

本实用新型涉及一种利用化学方法处理污水中悬浮油渣的装置，包括气浮沉降器、过滤器及悬浮反应器，由气浮沉降器排出的污水由过滤器二次过滤后输出到悬浮反应器，所述的气浮沉降反应器的顶部设有排油口(15)，气浮沉降反应器内部上下壁上交叉排列有倾斜的隔板(14)，每两块隔板(14)之间设有高压气体喷管(13);所述的过滤器内固定有下部悬空的挡板(24)，挡板(24)左侧设有垂直滤板(22)及水平滤板(23)，挡板(24)右侧设有若干个倾斜方向相反的倾斜滤板(26)。该装置具有污水处理效率高、浮渣产生量小的特点。
权利要求书
1.一种利用化学方法处理污水中悬浮油渣的装置，包括气浮沉降器、过滤器及悬浮反应器，由气浮沉降器排出的污水由过滤器二次过滤后输出到悬浮反应器，其特征在于：所述的气浮沉降反应器的顶部设有排油口(15)，气浮沉降反应器内部上下壁上交叉排列有倾斜的隔板(14)，每两块隔板(14)之间设有高压气体喷管(13);
所述的过滤器内固定有下部悬空的挡板(24)，挡板(24)左侧设有垂直滤板(22)及水平滤板(23)，挡板(24)右侧设有若干个倾斜方向相反的倾斜滤板(26)。
说明书
一种利用化学方法处理污水中悬浮油渣的装置
技术领域
本实用新型涉及一种污水处理装置，具体的说是涉及一种应用于城市环保的利用化学方法处理污水中悬浮油渣的装置。
背景技术
目前，各种行业如饮食行业、食品加工行业等经常会排放含油碴成分较高的污水，目前的污水处理装置绝大部分是由油水分离和过滤装置组成。这些现有处理装置在使用中被发现存在下面问题：由于油的密度小于水，因此大部分油渣悬浮在污水表面，同时为了保证污水处理能够达到标准，处理过程中需要投加大量高效的破乳絮凝剂，导致处理后系统产生大量浮渣，而对于浮渣的处理目前并无成熟的技术。综上所述，现有的城市污水处理装置在处理含油渣成分较高的污水时存在除油效率不高、浮渣产生量过大的问题。
发明内容
为了克服现有的污水处理装置在处理含油渣成分较高的污水时除油效率低、浮渣产生量大的不足，本实用新型提供一种利用化学方法处理污水中悬浮油渣的装置，该装置具有污水处理效率高、浮渣产生量小的特点。
本实用新型的技术方案是：一种利用化学方法处理污水中悬浮油渣的装置，包括气浮沉降器、过滤器及悬浮反应器，由气浮沉降器排出的污水由过滤器二次过滤后输出到悬浮反应器，所述的气浮沉降反应器的顶部设有排油口，气浮沉降反应器内部上下壁上交叉排列有倾斜的隔板，每两块隔板之间设有高压气体喷管;
所述的过滤器内固定有下部悬空的挡板，挡板左侧设有垂直滤板及水平滤板，挡板右侧设有若干个倾斜方向相反的倾斜滤板。
本实用新型具有如下有益效果：由于采取上述方案，气浮沉降反应器在沿水平方向交叉设置倾斜的隔板，同时在每两个挡板中间均匀设置高压气体喷管，通过喷管向上喷射高压气体，污水在气体的作用下流动，又受到倾斜的隔板的限制，降低了其向出品处流动的速度，使油水分离时间加长，提高了油水分离效率。此外，在所述气浮沉降反应器的来水管线上设置投加复合型絮凝剂的药品注入口，因此，污水在流动过程中既有由于油水密度差产生的自然沉降，也存在微小气泡对于油珠的凝聚并上浮作用。同时，由气浮沉降反应器排出的污水又由过滤器二次过滤，过滤器内的挡板使水流速降低，在垂直、水平、倾斜三重滤板的作用下，使除油效率高，浮渣产生量小。
