申请日2011.03.08
公开(公告)日2011.11.02
IPC分类号C02F1/36; C02F1/72; C02F1/78
摘要
本实用新型涉及一种废水处理装置，包括：水箱(13)，其中盛有水;超声波换能装置(6)，设置在水箱内，产生作用于水的超声波;曝气管(14)，安置在水箱内，通过排气管(3a)与臭氧发生器相连，其中，超声波换能装置(6)呈圆柱形，产生沿圆柱面径向向外发射的超声波。本实用新型结构简单、紧凑，合理，通过发射能耗低且换能效率高的超声波而产生大量氧化能力极强-OH离子，迅速降解废水中溶解的有机物。
翻译权利要求书

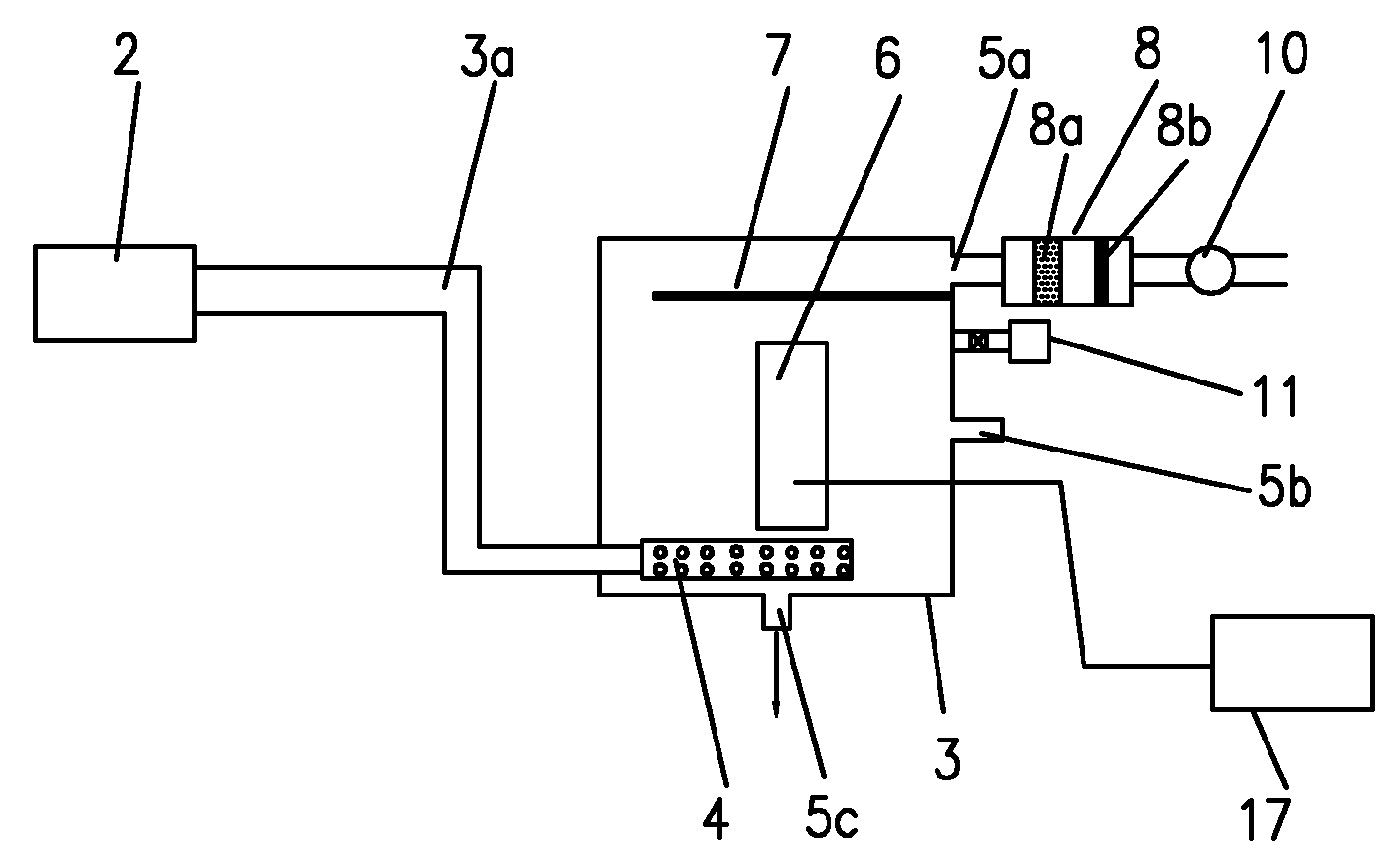

1.一种废水处理装置，其特征在于包括：
水箱(3)，其中盛有水;
超声波换能装置(6)，设置在水箱内，产生作用于水的超声波;
曝气管(14)，安置在水箱内，通过排气管(3a)与臭氧发生器相连。
2.如权利要求1所述的废水处理装置，其特征在于所述超声波换能装置(6) 呈圆柱形，产生沿圆柱面径向向外发射的超声波。
3.如权利要求2所述的废水处理装置，其特征在于：所述水箱的上部设出气 口(5a)，出气口下方设挡水板(7)，水箱中的液面低于挡水板。
4.如权利要求1、2或3所述的废水处理装置，其特征在于还包括：双氧水投 放器(11)，与水箱(3)相连，用于向水箱中供应双氧水。
5.如权利要求1、2或3所述的废水处理装置，其特征在于还包括：过滤器(8) 和与过滤器相连的排气泵(10)，过滤器中设有活性炭过滤层(8a)和高分子筛(8b)， 其与水箱的出气口(5a)相连，用于对出气口排出的气体进行过滤。
6.如权利要求1、2或3所述的废水处理装置，其特征在于超声波换能装置包 括：外套(12)，呈筒形;沿外套纵向交替叠置的导电片(15)和压电振子(16)， 封装在外套(12)内。
7.如权利要求6所述的废水处理装置，其特征在于：所述交替叠置的导电片 (15)和压电振子(16)的两侧分别设有与脉冲高压电源连接的一根导电线(14a、 14b)。
8.如权利要求7所述的废水处理装置，其特征在于所述超声波换能装置还包 括：位于外套与所述导电片和压电陶瓷片之间的内套(13)，呈筒形，其外表面与 外套的内表面形状一致，其内表面与所述沿外套纵向叠置的导电片(15)和压电振 子(16)的外表面一致，以便使外套与内套之间以及内套与交替叠置的导电片(15) 和压电振子(16)之间形成紧密接触，
9.如权利要求8所述的废水处理装置，其特征在于还包括：内套(13)由至 少两个分套组合而成，在分套之间的间隙内安置所述导电线(14a、14b)，对于相 邻的两个所述导电片，其中一个导电片的一侧与一导电线接触，其另一侧与另一根 导电线隔离，而其中另一个导电片的相应一侧与所述另一导电线接触，所述另一个 导电片的相应另一侧与所述一导电线接触。
说明书
一种用于净化厨余污水的废水处理装置
技术领域
本发明涉及一种废水处理装置，特别涉及一种净化厨余污水的水处理装置。
背景技术
随着人们物质生活的不断提高，城镇大饭店、大宾馆不断增多;我国加入世贸 组织后，与世界各国的交流日益增加，客轮、远洋客轮的出海率也不断增加，因此 餐厅排放水对城市环境的污染问题，客轮厨余污水对海洋的污染问题，已经成为当 今社会的一个严重问题，已经影响到与交流国家的国际关系。
另一方面，对厨房污水进行处理，以便水的循环利也是节约水资源的重要课题。
目前，厨余污水经过油水分离器的除油后，仍含有大量的有机物，若直接排到 河流中会造成污染，通常需要输送到污水处理厂处理去除有机物后再进行排放，这 样会给污水处理厂带来负担。
发明内容
本发明的目的在于提供一种对厨余污水进行净化的废水处理装置。
为实现本发明目的，本发明提供一种废水处理装置，包括水箱，其中盛有水; 超声波换能装置，设置在水箱内，产生作用于水的超声波;曝气管，安置在水箱内， 通过进气管与臭氧发生器相连，用于向水箱中中供应臭氧。
其中，超声波换能装置包括外套，呈筒形;沿外套纵向交替叠置的金属导电片 和压电振子，封装在外套内。
其中，交替叠置的导电片和压电振子的两侧分别设有与脉冲高压电源连接的一 根导电线。
此外，超声波换能装置还包括：位于外套和压电陶瓷片之间的内套，呈筒形， 其外表面与外套的内表面形状一致，其内表面与导电片和压电陶瓷片的外表面一 致，以便使外套与内套之间以及内套与交替叠置的导电片和压电陶瓷片之间形成紧 密接触。
特别是，内套由至少两个分套组合而成，在分套之间的间隙内安置导电线。
每个导电片两侧中的一侧与两根导电线中的一根接触，其另一侧与两根导电线 中的另一根相互隔离。相邻的导电片交替连接两侧的两根导电线，即每个压电陶瓷 片由其上下相邻的两个导电片形成电极，若其上方的导电片第一侧与一根导电线隔 离而第二侧与另一根导电线接通，则其下方的导电片相应的第一侧与一根导电线接 通，而其相应的第二侧与另一根导电线隔离。
换句话说，对于相邻的两个导电片，其中一个导电片的一侧与一导电线接触， 其另一侧与另一根导电线隔离，而其中另一个导电片的相应一侧与另一导电线接 触，所述另一个导电片的相应另一侧与所述一导电线接触。
本发明具有以下优点：
本发明本发明的废水处理装置，可以处理含有机物的废水如厨余污水，通过安 置在水箱中部的圆柱形超声波换能装置，产生直接作用于水中臭氧和双氧水的超声 波，快速产生大量氧化能力极强-OH离子，能够快速而高效地降解水中有机物。
