申请日2011.03.08
公开(公告)日2011.11.16
IPC分类号C02F9/02
摘要
本实用新型公开了一种凹印废水中擦版液的回收再用系统，主要由擦版废液罐、一号提升泵、预处理固液离心分离器、浓液接收罐、浓缩液固液离心分离器、二号提升泵、超滤膜浓缩液接收罐、三号提升泵、废渣接收装置、再浓缩液固液离心分离器和超滤装置组成。该系统采用超滤装置、新型超重力固液分离器及相关设备进行凹印废水中擦版液的提取回收再利用和提留液的达标处理，一方面可有效优化现有超滤器的运行环境，减少膜污染，显著提高其通量，延长超滤薄膜的清洗周期和使用寿命，另一方面可大大减少超滤浓缩液后续处理量，简化了超滤膜浓缩液后续处理工艺，从而提高了擦版液的回收率和系统的运行效率。
翻译权利要求书

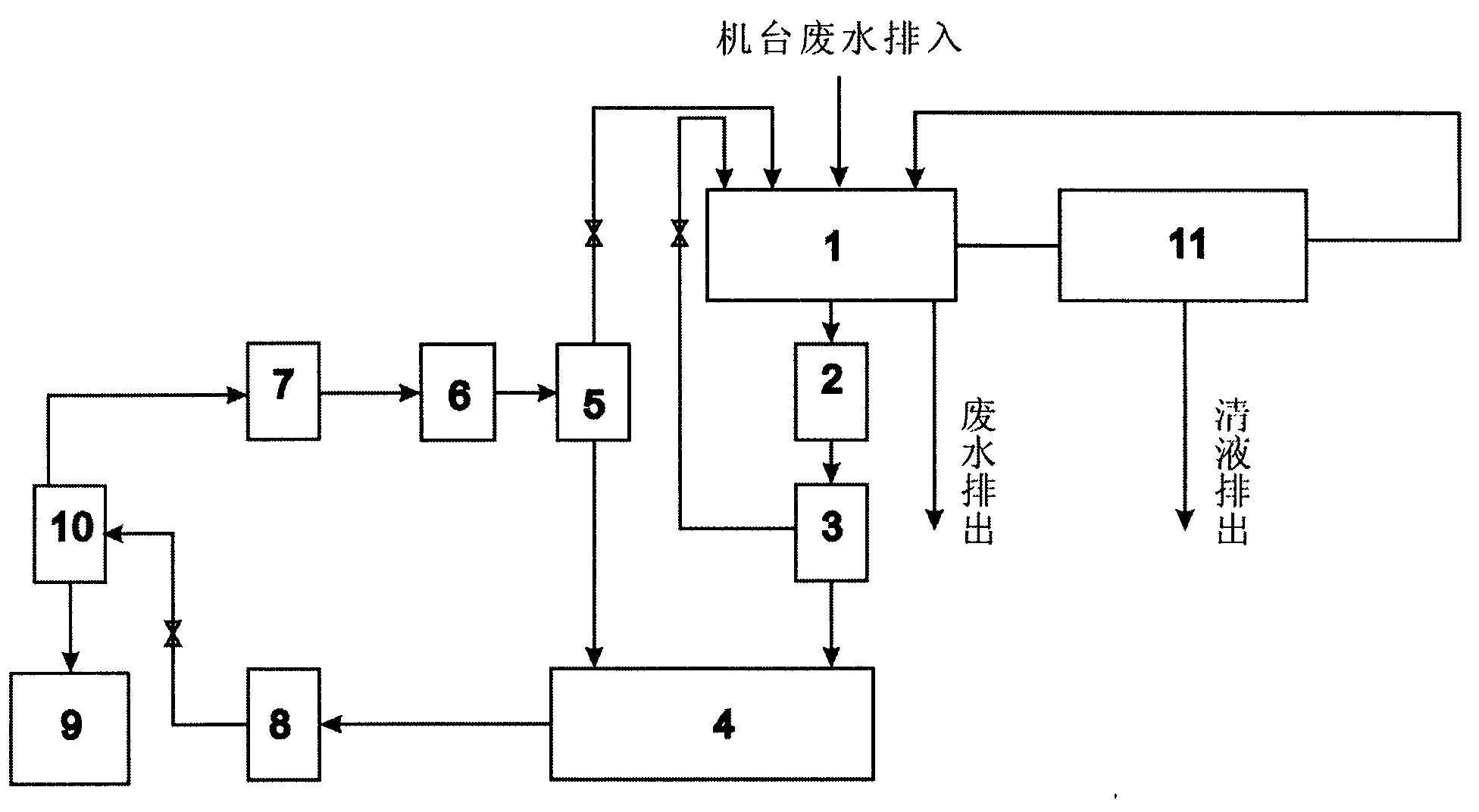

1.一种凹印废水中擦版液的回收再用系统，其特征在于：由擦版废液罐(1)、 一号提升泵(2)、预处理固液离心分离器(3)、浓液接收罐(4)、浓缩液固液 离心分离器(5)、二号提升泵(6)、超滤膜浓缩液接收罐(7)、三号提升泵(8)、 废渣接收装置(9)、再浓缩液固液离心分离器(10)和超滤装置(11)组成; 其中，
所述擦版废液罐(1)的输入端与机台废水排入管相连通，擦版废液罐(1) 的输出端通过一号提升泵(2)与预处理固液离心分离器(3)的输入端相连接; 所述预处理固液离心分离器(3)的输出端分别与擦版废液罐(1)和浓液接收 罐(4)的输入端相连接;所述浓液接收罐(4)的输出端通过三号提升泵(8) 与再浓缩液固液离心分离器(10)的输入端相连接，再浓缩液固液离心分离器 (10)的输出端分别与超滤膜浓缩液接收罐(7)和废渣接收装置(9)的输入 端相连接;所述超滤膜浓缩液接收罐(7)的输出端与二号提升泵(6)的输入 端相连接，二号提升泵(6)的输出端与浓缩液固液离心分离器(5)的输入端 相连接，浓缩液固液离心分离器(5)的输出端分别与擦版废液罐(1)和浓液 接收罐(4)的输入端相连接;所述超滤装置(11)的输入端与擦版废液罐(1) 的输出端相连接，超滤装置(11)的输出端与擦版废液罐(1)的输入端相连接; 所述超滤装置(11)上还设置有清液排出口，擦版废液罐(1)上还设置有废水 排出口。
2.根据权利要求1所述的凹印废水中擦版液的回收再用系统，其特征在于： 所述预处理固液离心分离器(3)、浓缩液固液离心分离器(5)和再浓缩液固液 离心分离器(10)均采用超重力固液分离器。
说明书
一种凹印废水中擦版液的回收再用系统
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种凹印废水中擦版液的回 收再用系统。
背景技术
凹印废水是印刷过程中用擦版液清洗色墨辊而形成的含油墨废水。凹印废 水中主要含有颜料、填充料、连接料、树脂油类、表面活性剂氢氧化钠等，其 中擦版液占98%以上。凹印废水处理一般需从废水中分离出极少量的固态物质 和剩余含油墨浓缩液废物，最大限度地提取回收其中的擦版液进行再利用。
由于凹印废水中含有油墨，被擦版液分散的油墨是一个均匀稳定的分散体 系，其中含有固态颗粒物、部分胶体和一些大分子有机物，因而在短时间内无 法靠自然沉淀等常规方法进行去除。
为了解决现有技术中存在的上述问题，本专利提供了一种新的解决方案。
发明内容
为了克服上述现有技术的不足和存在的问题，本实用新型提供了一种凹印 废水中擦版液的回收再用系统，该系统采用了超重力离心分离技术对超滤前后 的废水进行有效地固液分离，从而实现了凹印废水中擦版液的回收再利用，同 时还具有结构简单、安全可靠、分离效率高等优点。
为达到上述发明目的，本实用新型所采用的技术方案为：提供一种凹印废 水中擦版液的回收再用系统，其特征在于：由擦版废液罐、一号提升泵、预处 理固液离心分离器、浓液接收罐、浓缩液固液离心分离器、二号提升泵、超滤 膜浓缩液接收罐、三号提升泵、废渣接收装置、再浓缩液固液离心分离器和超 滤装置组成;其中，
所述擦版废液罐的输入端与机台废水排入管相连通，擦版废液罐的输出端 通过一号提升泵与预处理固液离心分离器的输入端相连接;所述预处理固液离 心分离器的输出端分别与擦版废液罐和浓液接收罐的输入端相连接;所述浓液 接收罐的输出端通过三号提升泵与再浓缩液固液离心分离器的输入端相连接， 再浓缩液固液离心分离器的输出端分别与超滤膜浓缩液接收罐和废渣接收装置 的输入端相连接;所述超滤膜浓缩液接收罐的输出端与二号提升泵的输入端相 连接，二号提升泵的输出端与浓缩液固液离心分离器的输入端相连接，浓缩液 固液离心分离器的输出端分别与擦版废液罐和浓液接收罐的输入端相连接;所 述超滤装置的输入端与擦版废液罐的输出端相连接，超滤装置的输出端与擦版 废液罐的输入端相连接;所述超滤装置上还设置有清液排出口，擦版废液罐上 还设置有废水排出口。
按照本实用新型所提供的凹印废水中擦版液的回收再用系统，其特征在于： 所述预处理固液离心分离器、浓缩液固液离心分离器和再浓缩液固液离心分离 器均采用超重力固液分离器。
综上所述，本实用新型所提供的凹印废水中擦版液的回收再用系统采用了 超重力离心分离技术对超滤前后的废水进行有效地固液分离，从而实现了凹印 废水中擦版液的回收再利用，同时还具有结构简单、安全可靠、分离效率高等 优点。
