申请日2010.07.02
公开(公告)日2011.01.19
IPC分类号C02F3/34; C02F3/10
摘要
本实用新型公开了一种用于污水处理的生物膜法悬浮填料球，为一次成型的整体球体，球体包括一极轴方向的过水管道，在过水管道外表面按经线方向均匀设置若干翼片组，在翼片组外侧按纬线方向设置一圈圆环;每一翼片组由两块翼片组成，两块翼片之间用至少一条纬线方向的横撑连接，每块翼片为栅栏状。采用上述结构的本实用新型比表面积更大、处理效果更好。
翻译权利要求书
1.一种用于污水处理的生物膜法悬浮填料球，其特征是为一次成型的整体球体，球体包括一极轴方向的过水管道，在过水管道外表面按经线方向均匀设置若干翼片组，在翼片组外侧按纬线方向设置一圈圆环;每一翼片组由两块翼片组成，两块翼片之间用至少一条纬线方向的横撑连接，每块翼片为栅栏状。
2.根据权利要求1所述的用于污水处理的生物膜法悬浮填料球，其特征是所述翼片组按上下两个半球错位设置，即上半球的翼片组与下半球的翼片组错位设置。
3.根据权利要求2所述的用于污水处理的生物膜法悬浮填料球，其特征是所述过水管道内腔用隔板分为至少两个部分，隔板的端部向外延伸并构成球体表面，使整个填料呈正球体。
4.根据权利要求3所述的用于污水处理的生物膜法悬浮填料球，其特征是所述过水管道内腔用十字隔板分为四个部分。
5.根据权利要求4所述的用于污水处理的生物膜法悬浮填料球，其特征是所述过水管道内腔的十字隔板按两个半球错位45°角设置。
6.根据权利要求5所述的用于污水处理的生物膜法悬浮填料球，其特征是所述球体的直径为120mm，过水管道的内腔半径为23.8mm，过水管道的长度为103.6mm。
说明书
一种用于污水处理的生物膜法悬浮填料球
技术领域
本实用新型属于填料，具体涉及一种用于污水处理的生物膜法悬浮填料球。
背景技术
生物膜法处理污水工艺通常要采用悬浮填料球作为生物膜载体。本申请的发明人之一岩井勇先生于上个世纪90年代曾发明过一种名为“钻石女神”的悬浮填料球。“钻石女神”，具有处理效率高、成本低廉、运行维护简便等特点。其基本构造是一悬浮球体。球体由两个相同的半球体连接而成。球体内部中空，球面由数条经线方向的撑条和两个纬线方向的圆环构成。其中的一条纬线圆环在半球底部，另一圆环上连接有一矩型片。在球体的极轴位置有一内腔半径为23.8mm的圆柱体过水管道。
实际运用时，填料球被按照一定的比例投入到反应器中(根据处理水质和处理要求不同而有变化)。通水之后，填料球在水中呈悬浮状态。经过一段时间的培养，填料球上会附着数量众多的微生物。污水经过填料球时，填料球上附着的微生物就会利用污水中的有机物发生生化反应，为自身提供能量来源的同时有效地降低污水中的有机物含量，极大程度的提高了出水的水质。
经过20多年来的工程运用实践证明，“钻石女神”确实是一种高效的填料球。数据显示，使用“钻石女神”的污水处理设施，BOD的去除率均达90%以上。再加之其成本低廉，运行维护简单，在日本已经成为了一种常用的填料球。随着时代的发展，人们对于污水处理的效率较之二十年前有了更高的要求，“钻石女神”的比表面积有限，已不能满足需要，有必要对现有的填料球进行改进。
实用新型内容
本实用新型的目的是提供一种比表面积更大、处理效果更好的用于污水处理的生物膜法悬浮填料球。

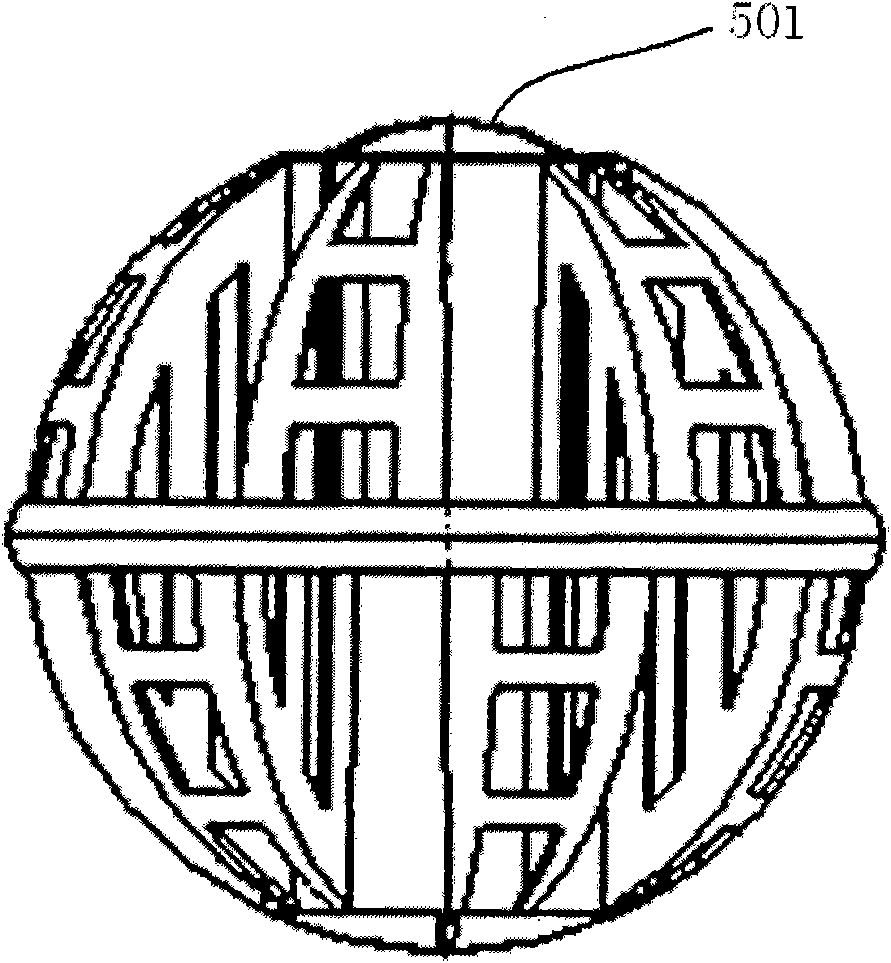

实现本实用新型目的的技术方案如下：用于污水处理的生物膜法悬浮填料球，为一次成型的整体球体，球体包括一极轴方向的过水管道，在过水管道外表面按经线方向均匀设置若干翼片组，在翼片组外侧按纬线方向设置一圈圆环;每一翼片组由两块翼片组成，两块翼片之间用至少一条纬线方向的横撑连接，每块翼片为栅栏状。
所述翼片组按上下两个半球错位设置，即上半球的翼片组与下半球的翼片组错位设置。
所述过水管道内腔用隔板分为至少两个部分，隔板的端部向外延伸并构成球体表面，使整个填料呈正球体。
所述过水管道内腔用十字隔板分为4个部分。
所述过水管道内腔的十字隔板按两个半球错位45°角设置。
所述球体的直径为120mm，过水管道的内腔半径为23.8mm。
采用上述结构的本实用新型具有以下优点：
1、整体一次成型较之之前的两分离半球在经济成本上有了显著下降，并且在使用时无需组合，更加简单方便。
2、通过增大过水管道的孔径并在其中增设隔板、改经线方向撑条为数组栅栏型翼片、用纬线方向撑条连接翼片等措施，极大地增加了悬浮填料球的比表面积，比表面积由原来的56增加为360。如果不考虑其他因素，本实用新型的处理效率将会是原来的六倍。
3、比表面积的大量增加并不会造成局部微生物积聚过多，产生微观的厌氧区的情况。因为微生物的生长厚度一般不会超过10mm，而本实用新型的设计考虑到了这个因素，在设计之初就为微生物的生长空间留下了距离。每组翼片之间，过水管道内部等都不会有局部厌氧区的出现。
4、翼片组上下半球的错位布局是为了增大污水在球体中经过的行程，使得污水在球体通过时的行程更长，从而增加了污水与微生物的接触时间，使得污水处理的效果更好。
5、曝气时产生的一定的气水流比可以使填料在水体中缓慢旋转，进一步提高处理效率。
6、填料的正球型结构可以防止产生填料之间相互咬合而导致处理效果下降的情况。
7、填料的材质可以保证填料在水体中的悬浮状态。
