申请日2010.07.02
公开(公告)日2011.01.12
IPC分类号E03D1/012; E03C1/12; E03C1/14; E03C1/24; E03C1/184; E03C1/264; E03C1/182
摘要
一种利用废水的冲厕水箱，带有冲水装置的冲水水箱连通洗涤物品器具的排水管。冲厕水箱与洗涤物品器具的排水管连接，利用废水冲厕，节约水资源，使用方便。周转水箱能够积存更多的废水。带有定量冲水功能的冲水装置，使充满冲厕水箱的废水可以更多次的冲水使用。进水装置既保证了冲厕水箱可以随时使用，又尽可能多的收集、使用废水。
翻译权利要求书

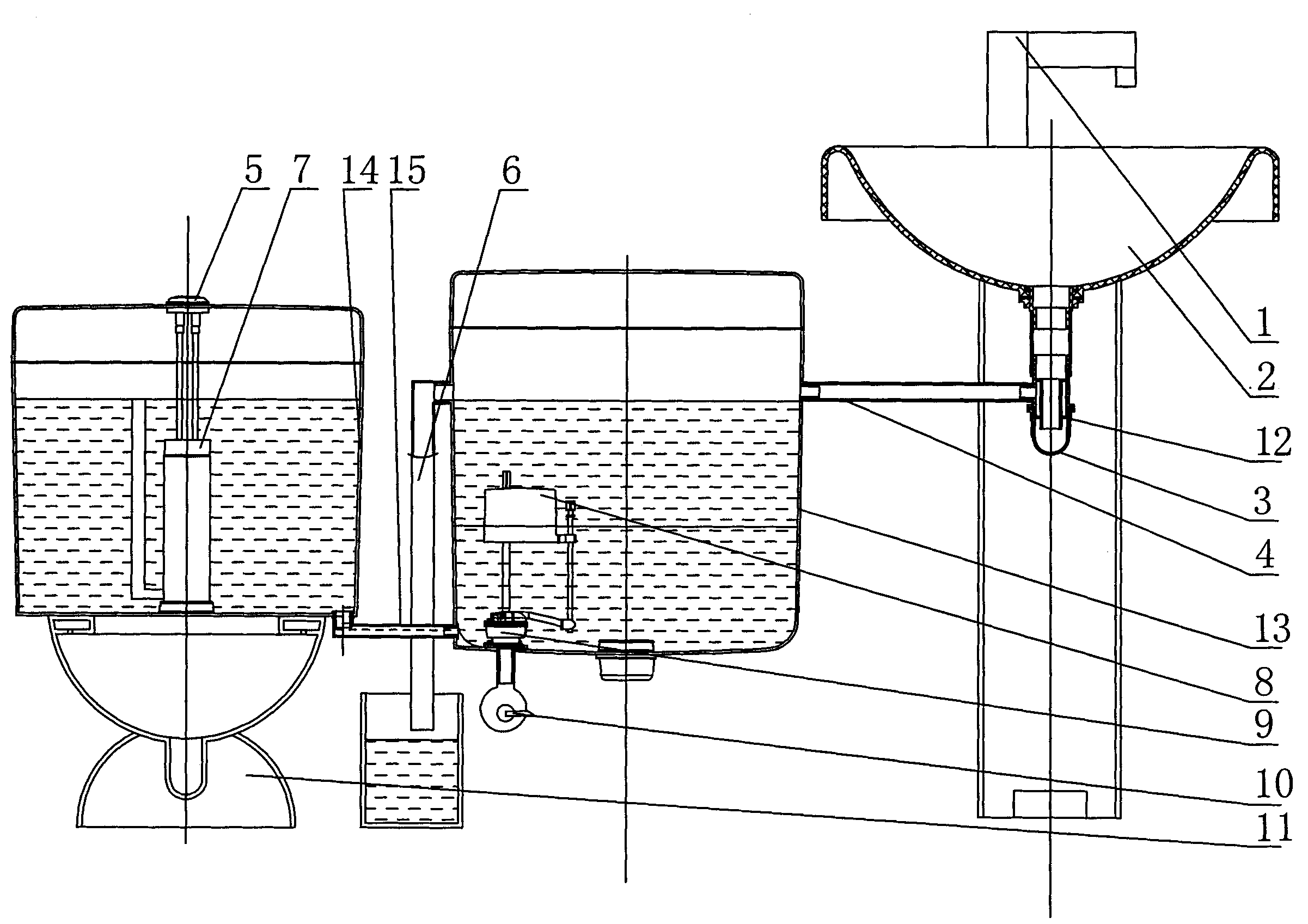

1.一种利用废水的冲厕水箱，包括带有冲水装置(7)的冲水水箱(14)，其特征在于冲水水箱(14)连通洗涤物品器具的排水管。
2.根据权利要求1所述的利用废水的冲厕水箱，其特征在于冲水水箱(14)与洗涤物品器具之间有周转水箱(13)，冲水水箱(14)与周转水箱(13)的下部连通，冲水水箱(14)通过周转水箱(13)连通洗涤物品器具的排水管;冲水装置(7)是定量冲水装置。
3.根据权利要求2所述的利用废水的冲厕水箱，其特征在于周转水箱(13)装有进水装置(9)，进水装置(9)连接供水管道。
4.根据权利要求2或3所述的利用废水的冲厕水箱，其特征在于周转水箱(13)连接引水管(4)，引水管(4)的另一端通过带有过滤器的接头(3)连接洗涤物品器具的排水管。
5.根据权利要求4所述的利用废水的冲厕水箱，其特征在于接头(3)与洗涤物品器具排水管、引水管(4)可拆卸连接。
6.根据权利要求4所述的利用废水的冲厕水箱，其特征在于接头(3)内的水道中有过滤网(12)。
7.根据权利要求2或3所述的利用废水的冲厕水箱，其特征在于下部连通冲水水箱(14)的周转水箱(13)上连接溢水管(6)，溢水管(6)的入口位于冲厕水箱设定的最高水位处，溢水管(6)的出口连通接水容器。
8.根据权利要求7所述的利用废水的冲厕水箱，其特征在于溢流管(6)上带有开关阀，冲水水箱(14)有冲水水箱溢流管，冲水水箱溢流管的入口位于冲厕水箱设定的最高水位处，冲水水箱溢水管的出口连通冲水装置(7)出口连接的冲水水道。
说明书
利用废水的冲厕水箱
技术领域
本实用新型属于厕所冲洗洁具，具体的讲是一种利用废水的冲厕水箱。
背景技术
传统的冲厕水箱耗用生活用水。生活中洗涤器具排出的废水却直接排入下水管道，宝贵的水资源得不到充分利用，造成极大的浪费。将洗涤器具的排水收集储存于容器中，随时用盆、桶取用冲厕，虽然达到了节约目的，但是比较费事麻烦。
实用新型内容
本实用新型要解决传统的冲厕水箱使用生活用水，洗涤器具排水得不到进一步利用，浪费水资源的技术问题，提供一种使用方便的利用洗涤器具排出废水的冲厕水箱。
为了解决上述技术问题，本实用新型采取的技术方案是：一种利用废水的冲厕水箱，包括带有冲水装置的冲水水箱，冲水水箱连通洗涤物品器具的排水管。
冲水水箱与洗手盆、洗菜盆、洗衣机等洗涤物品器具的排水管连接，冲厕水箱利用废水冲洗厕所，使用方便，节约水资源。
冲水水箱与洗涤物品器具之间有周转水箱，冲水水箱与周转水箱的下部连通，冲水水箱通过周转水箱连通洗涤物品器具的排水管;冲水装置是定量冲水装置。具有定量冲水功能的冲水装置每次排出定量存水。周转水箱增加了冲厕水箱废水储备。洗涤物品器具排水时间和水量具有不确定性。冲水水箱与周转水箱一起可以储存更多的废水，冲水装置每次排出保证洁净冲洗的最小量存水，充满冲厕水箱的废水可以更多次的冲水使用。
周转水箱装有进水装置，进水装置连接供水管道。一旦冲厕水箱内存水降到设定充水水位(设定充水水位时，冲厕水箱内储存的水刚够冲水装置一次的排水量)以下，进水装置开启，接通自来水或中水等供水管道，向冲厕水箱充水，直至冲厕水箱内的储存水达到设定充水水位，进水装置关闭。进水装置每次向冲厕水箱充水的最大量就是冲水装置一次的排水量，所以既保证了冲厕水箱可以随时使用，又尽可能多的收集、使用废水。
周转水箱连接引水管，引水管的另一端通过带有过滤器的接头连接洗涤物品器具的排水管。带有过滤器的接头对冲厕水箱，特别是其中的管道、进水装置和冲水装置等，加以保护。
接头与洗涤物品器具排水管、引水管可拆卸连接。接头可以拆卸，便于对接头内的过滤部件进行清洗。
接头内的水道中有过滤网。洗涤物品器具排出的废水经过过滤网过滤后进入引水管。
下部连通冲水水箱的周转水箱上连接溢水管，溢水管的入口位于冲厕水箱设定的最高水位处，溢水管的出口连通接水容器。当进入冲厕水箱里的废水达到设定的最高水位时，多余的废水从溢流管流入接水容器。接水容器内的集水可以继续加以利用。
溢流管上带有开关阀，冲水水箱有冲水水箱溢流管，冲水水箱溢流管的入口位于冲厕水箱设定的最高水位处，冲水水箱溢水管的出口连通冲水装置出口连接的冲水水道。溢流管可以连通、断开，使冲厕水箱使用更加方便。
本实用新型的优点是：冲厕水箱与洗涤物品器具的排水管连接，利用废水冲厕，节约水资源，使用方便。周转水箱能够积存更多的废水。带有定量冲水功能的冲水装置，使充满冲厕水箱的废水可以更多次的冲水使用。进水装置既保证了冲厕水箱可以随时使用，又尽可能多的收集、使用废水。
