申请日2009.09.27
公开(公告)日2010.10.13
IPC分类号B01D33/54; B01D33/03
摘要
本实用新型涉及石油勘探开发过程中岩屑自动清洗污水净化再利用装置，是一种振动式岩屑清洗污水净化装置，其包括岩屑清洗机、水箱、污水处理箱，水泵和高频振动器，在岩屑清洗机的下端有污水出口，在岩屑清洗机上有清水进口，在岩屑清洗机下方有水箱，在水箱顶部安装有不少于两个的压缩弹簧，在压缩弹簧上固定安装有污水处理箱，在污水处理箱的底部安装有筛网，在污水处理箱上固定安装有高频振动器，在污水处理箱的上部有污水进口，在污水出口与污水进口之间安装有污水出水管，在水箱下部安装有水泵，在水泵与清水进口之间安装有清水进水管。
权利要求书
1.一种振动式岩屑清洗污水净化装置，其特征在于包括岩屑清洗机、水箱、污水处理箱，水泵和高频振动器，在岩屑清洗机的下端有污水出口，在岩屑清洗机上有清水进口，在岩屑清洗机下方有水箱，在水箱顶部安装有不少于两个的压缩弹簧，在压缩弹簧上固定安装有污水处理箱，在污水处理箱的底部安装有筛网，在污水处理箱上固定安装有高频振动器，在污水处理箱的上部有污水进口，在污水出口与污水进口之间安装有污水出水管，在水箱下部安装有水泵，在水泵与清水进口之间安装有清水进水管。
2.根据权利要求1所述的振动式岩屑清洗污水净化装置，其特征在于筛网的目数为300目至500目。
3.根据权利要求1或2所述的振动式岩屑清洗污水净化装置，其特征在于水箱的前侧顶部低于水箱的后侧顶部，在水箱的前侧顶部固定安装有两个压缩弹簧，在水箱的后侧顶部固定安装有两个压缩弹簧，污水处理箱呈前低后高状固定安装在压缩弹簧上，在污水处理箱的后侧上部有污水进口。
4.根据权利要求1或2所述的振动式岩屑清洗污水净化装置，其特征在于水箱底部的四个角上固定安装有支腿，在水箱底部有排污口，在排污口上安装有排污阀。
5.根据权利要求3所述的振动式岩屑清洗污水净化装置，其特征在于水箱底部的四个角上固定安装有支腿，在水箱底部有排污口，在排污口上安装有排污阀。
6.根据权利要求4所述的振动式岩屑清洗污水净化装置，其特征在于水箱底部呈下窄上宽的锥台形。
7.根据权利要求5所述的振动式岩屑清洗污水净化装置，其特征在于水箱底部呈下窄上宽的锥台形。
8.根据权利要求1或2所述的振动式岩屑清洗污水净化装置，其特征在于污水出水管上安装有阀门。
9.根据权利要求3所述的振动式岩屑清洗污水净化装置，其特征在于污水出水管上安装有阀门。
10.根据权利要求7所述的振动式岩屑清洗污水净化装置，其特征在于污水出水管上安装有阀门。
说明书
振动式岩屑清洗污水净化装置
一、技术领域
本实用新型涉及石油勘探开发过程中岩屑自动清洗污水净化再利用装置，是一种振动式岩屑清洗污水净化装置。
二、背景技术
目前的岩屑清洗设备在钻井现场使用广泛，而专利号为200720173048.8的分体式涡流冲洗岩屑清洗机在清洗时较手工清洗节约了大量的水资源，但在水的重复利用方面存在较大问题。原设计为污水在水箱中的沉淀及定时排污，来解决水污染问题，但收效甚微，分析清洗污水处理方式存在以下缺陷：
1、污水沉淀慢。在当前优快钻井技术条件下，污水靠沉淀后排出的速度远远落后于钻井速度。由于清洗机设计时考虑到搬家的方便，整套清洗机的体积较小，由微型小货车运输，大大降低了运输费用，但正因为岩屑清洗机的整体体积小，清洗机配套的水箱容积也较小(小于500升)，这样清洗后的污水在水箱中沉淀很慢，加上清洗频率高，回到水箱的污水来不及沉淀又该清洗下一米的岩屑，这样就很难保证岩屑清洗机的节水指标和洁净程度;
2、污泥排放困难。污水沉淀后的污泥流动性极差，通过排污管道时没有一定量的污水带动，污泥是无法排出的，但有污水带动，势必会造成水的浪费;
3、传统污水净化设备无法搬运。传统的污水处理和净化设备基本都是一次性安装后再不搬动，有一系列的电机、管道、阀门、沉淀池、过滤网等等，功率、体积、重量均较大，无法实现由人工装卸的目标，不能满足随岩屑清洗机频繁搬运再工作的环境。
三、发明内容
本实用新型提供了一种振动式岩屑清洗污水净化装置，克服了上述现有技术之不足，其能有效解决现有岩屑自动清洗机中的污水不易清理的问题。

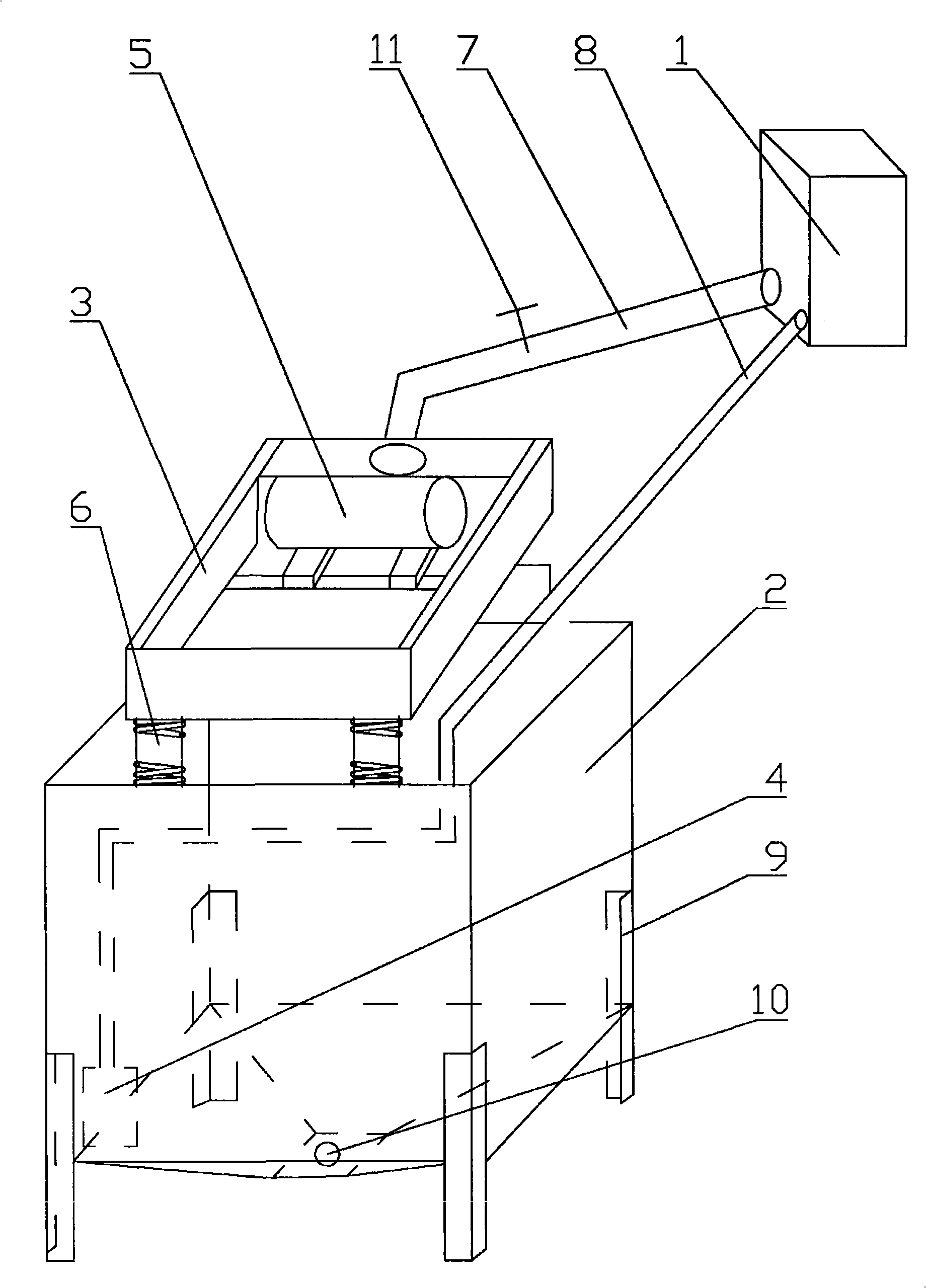

本实用新型的技术方案是通过以下措施来实现的：一种振动式岩屑清洗污水净化装置，包括岩屑清洗机、水箱、污水处理箱，水泵和高频振动器，在岩屑清洗机的下端有污水出口，在岩屑清洗机上有清水进口，在岩屑清洗机下方有水箱，在水箱顶部安装有不少于两个的压缩弹簧，在压缩弹簧上固定安装有污水处理箱，在污水处理箱的底部安装有筛网，在污水处理箱上固定安装有高频振动器，在污水处理箱的上部有污水进口，在污水出口与污水进口之间安装有污水出水管，在水箱下部安装有水泵，在水泵与清水进口之间安装有清水进水管。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述筛网的目数可为300目至500目。
上述水箱的前侧顶部可低于水箱的后侧顶部，在水箱的前侧顶部固定安装有两个压缩弹簧，在水箱的后侧顶部固定安装有两个压缩弹簧，污水处理箱呈前低后高状固定安装在压缩弹簧上，在污水处理箱的后侧上部有污水进口。
上述水箱底部的四个角上可固定安装有支腿，在水箱底部有排污口，在排污口上安装有排污阀。
上述水箱底部可呈下窄上宽的锥台形。
上述污水出水管上可安装有阀门。
本实用新型结构合理而紧凑，使用方便，利用振动器的振动和筛网过滤，将污水中的污泥和水分离，因此能快速净化污水，并能对污水进行再利用，因此极大地提高了对岩屑的清洗效率和清洗质量，还提高了对水的再利用率。
