申请日2009.09.20
公开(公告)日2010.07.07
IPC分类号C02F9/02; C02F103/30; C02F1/44
摘要
本实用新型属于废水处理技术领域，特别涉及一种印染废水的深度处理装置。本印染废水的深度处理装置包括超滤单元、第一反渗透单元和第二反渗透单元，第一反渗透单元和第二反渗透单元之间串联连接，超滤单元前设置自动清洗过滤器，超滤单元和第一反渗透单元之间设置保安过滤器。本实用新型使用超滤和反渗透的组合单元作为印染废水的深度处理装置，使出水达标而且水质稳定，出来的清水可以回用，二级反渗透单元把从第一反渗透单元出来的浓水进行二次浓缩过滤，减少了浓水量，增加了回用水量。
权利要求书
1.一种印染废水的深度处理装置，其特征在于：所述深度处理装置包括超滤单元、第一反渗透单元和第二反渗透单元，第一反渗透单元和第二反渗透单元之间串联连接。
2.如权利要求1所述的印染废水的深度处理装置，其特征在于：所述超滤单元前设置自动清洗过滤器。
3.如权利要求1或2所述的印染废水的深度处理装置，其特征在于：所述超滤单元和所述第一反渗透单元之间设置保安过滤器。
4.如权利要求3所述的印染废水的深度处理装置，其特征在于：所述超滤单元和所述保安过滤器之间设置超滤出水水箱。
5.如权利要求3所述的印染废水的深度处理装置，其特征在于：所述第二反渗透单元后设置反渗透出水水箱。
6.如权利要求4所述的印染废水的深度处理装置，其特征在于：所述第二反渗透单元后设置反渗透出水水箱。
说明书
印染废水的深度处理装置
技术领域
本实用新型属于废水处理技术领域，特别涉及一种印染废水的深度处理装置。
背景技术
印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一。由于各种浆料和新型助剂的使用，废水中难生化降解的有机物含量较大，特别是经过物化、生化处理后的尾水，悬浮物浓度低，且废水中主要为难生化降解物质。当前的研究主要集中在如何提高印染废水的可生化性研究。2008年4月23日公开的申请号为200710069558.5的发明创造公开了一种综合印染废水处理工艺，该工艺在预处理中增加水质调理工艺，采用高效水质调理剂，通过与有机物发生络合、水合作用及水解、中和反应，降低水溶性难生化物质含量，使废水的碱性大大降低;同时也使得水中的重金属离子得到去除，经调理后的废水在厌氧环境下，通过反硫化作用进一步使染料脱色、COD削减，Fe2+离子与反硫化产物S2-生成不溶性硫化物，降低S2-的生物毒性和需氧量，残余调理剂在好氧工艺段与微生物协同配合，进一步强化生化反应，提高了生化处理的效率。废水深度处理工艺也可用于印染废水的尾水处理，但高级氧化技术如臭氧氧化等药剂费高，运行费用不菲，吸附技术如树脂吸附或活性炭吸附均存在着吸附剂再生的困难。因此，现有的印染废水深度处理技术多存在着技术经济可行性不佳、推广困难的缺点。另一方面，污水的深度处理和回用已经成为当前的发展趋势。印染废水的深度处理和回用，不仅可以减少排放总量，保护水环境，而且可以提高水资源利用率，节约水资源，实现清洁生产，维持经济的可持续发展。
实用新型内容
本实用新型的目的在于提供一种印染废水的深度处理装置，该装置不仅能保证印染废水出水水质达标，实现废水回用，而且能增加回用水量。

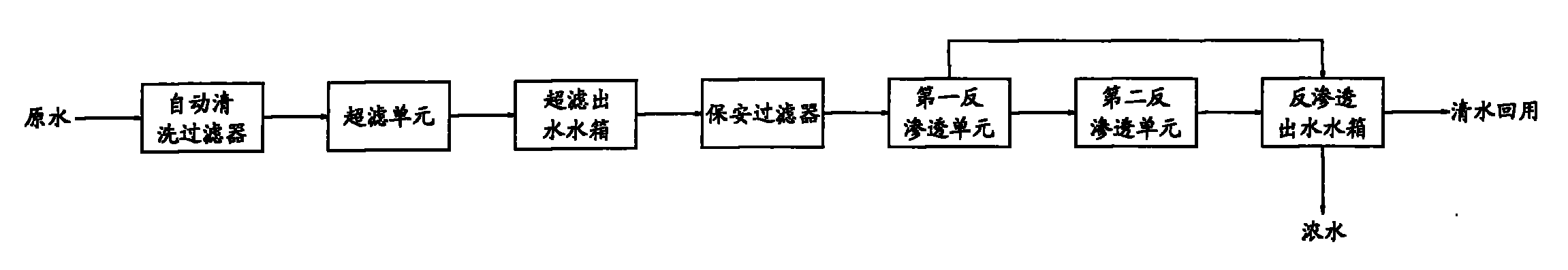

本实用新型解决所述技术问题的方案是：一种印染废水的深度处理装置，所述深度处理装置包括超滤单元、第一反渗透单元和第二反渗透单元，第一反渗透单元和第二反渗透单元之间串联连接。
作为改进，所述超滤单元前设置自动清洗过滤器，所述超滤单元和所述第一反渗透单元之间设置保安过滤器。
作为进一步的方案，所述超滤单元和所述保安过滤器之间设置超滤出水水箱，所述第二反渗透单元后设置反渗透出水水箱。
本实用新型的有如下有益效果：
(1)本实用新型使用超滤和反渗透的组合单元作为印染废水的深度处理装置，使出水达标而且水质稳定，出来的清水可以回用。
(2)本实用新型把传统的一级反渗透单元改成二级反渗透单元，使从第一反渗透单元出来的浓水再进到第二反渗透单元进行浓缩过滤，减少了浓水量，增加了回用水量。
(3)本实用新型利用自动清洗过滤器、超滤单元和保安过滤器作为反渗透单元的预处理，使整套装置运行稳定。
(4)本实用新型设置超滤出水水箱和反渗透出水水箱后，方便收集与暂存出水。
