申请日2016.05.13
公开(公告)日2016.09.21
IPC分类号C02F1/00; C02F1/40; C02F9/02; C02F11/12; C05F9/02
摘要
本实用新型公开了一种泔水分类回收处理装置，包括有固液分离装置、传送装置和压榨装置，所述的固液分离装置包括有处理池、搅拌器、环形板、滑道和升降装置，所述的搅拌器置于处理池内，升降装置安装在搅拌器的上部，升降装置与环形板相连，环形板套装在搅拌器上，处理池的侧壁上安装有阀门，滑道倾斜设置其底端通过阀门与传送装置相连，传送装置与压榨装置相连。本实用新型一种泔水分类回收处理装置的固液分离装置可以有效对泔水进行分离，分离后的固态垃圾通过传送装置传送给压榨装置并加工成固态堆肥。分离后的油水混合物通过吸油装置再进行分离。本实用新型分离效果好，劳动强度小。
权利要求书
1.一种泔水分类回收处理装置，其特征在于包括有固液分离装置、传送装置和压榨装置，所述的固液分离装置包括有处理池、搅拌器、环形板、滑道和升降装置，所述的搅拌器置于处理池内，升降装置安装在搅拌器的上部，升降装置与环形板相连，环形板套装在搅拌器上，处理池的侧壁上安装有阀门，滑道倾斜设置其底端通过阀门与传送装置相连，传送装置与压榨装置相连。
2.根据权利要求1所述的一种泔水分类回收处理装置，其特征在于所述的传送装置包括有输送机构、限位装置和支架，输送机构通过限位装置安装于支架上。
3.根据权利要求1所述的一种泔水分类回收处理装置，其特征在于所述的压榨装置包括有机架、液压缸、连杆、压板和压榨箱，液压缸安装于机架的上端，液压缸通过连杆与压板连接，压板置于压榨箱内并可以在压榨箱内作上下匀速运动，压榨箱的底部设置有漏水孔，压榨箱的一侧设置有孔，传送机构通过孔与压榨箱相连。
4.根据权利要求1所述的一种泔水分类回收处理装置，其特征在于所述的滑道的底部通过立柱支撑。
5.根据权利要求1所述的一种泔水分类回收处理装置，其特征在于所述的环形板上设置有滑槽。
6.根据权利要求1所述的一种泔水分类回收处理装置，其特征在于所述的升降装置包括有定滑轮和钢丝绳。
说明书
一种泔水分类回收处理装置
技术领域
本实用新型涉及一种泔水处理装置，尤其是涉及一种泔水分类回收处理装置。
背景技术
餐厨垃圾，就是我们常说的泔水，主要包括餐饮单位、集体食堂、居民家庭等产生的厨余、废弃或过期的食物及食用油脂等。目前对于泔水的处理方法就是填埋，还有部分餐厨垃圾被私拉乱运，或用于养猪，或被黑心商人当做油料重回餐桌，对公众健康、城市环境造成严重危害。
对于泔水进行合理的回收利用，不仅可以防止环境污染，而且可以实现废物利用。提取泔水中的泔水油后，可以将其加工为生物柴油或者脂肪酸，既能废物利用同时节能环保。
目前环保企业通常采用先打捞、沉淀的方式来分离泔水中的食物残渣、油脂和水，这种方式劳动强度大、分离效果差、油脂回收率低。
实用新型内容
本实用新型要解决的技术问题是提供一种泔水分类回收处理装置，该装置能够有效对泔水进行分类回收处理，分离效果好，劳动强度小。
为了解决上述技术问题，本实用新型采用的技术方案是：

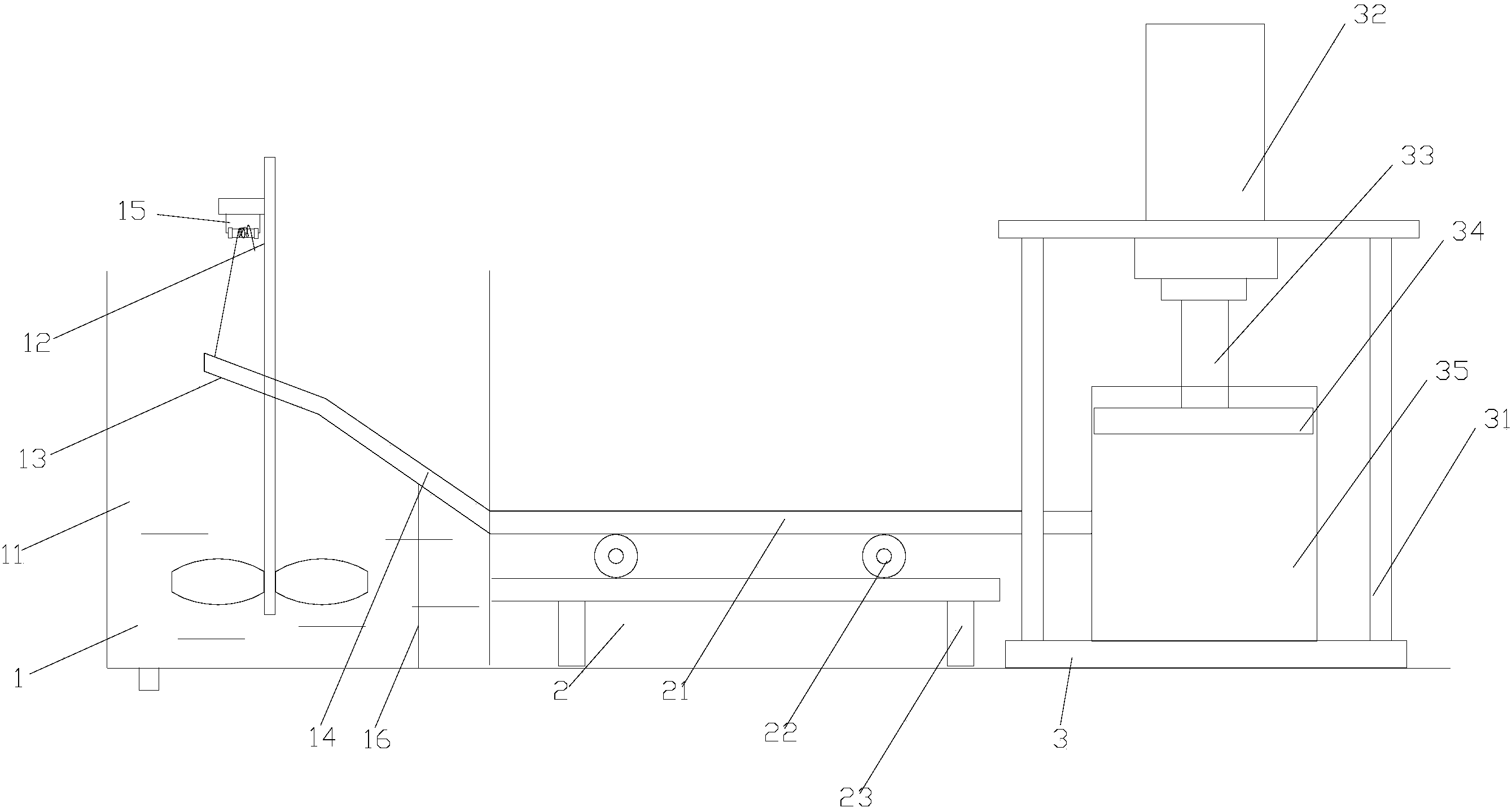

一种泔水分类回收处理装置，包括有固液分离装置、传送装置和压榨装置，所述的固液分离装置包括有处理池、搅拌器、环形板、滑道和升降装置，所述的搅拌器置于处理池内，升降装置安装在搅拌器的上部，升降装置与环形板相连，环形板套装在搅拌器上，处理池的侧壁上安装有阀门，滑道倾斜设置其底端通过阀门与传送装置相连，传送装置与压榨装置相连。
所述的传送装置包括有输送机构、限位装置和支架，输送机构通过限位装置安装于支架上。
所述的压榨装置包括有机架、液压缸、连杆、压板和压榨箱，液压缸安装于机架的上端，液压缸通过连杆与压板连接，压板置于压榨箱内并可以在压榨箱内作上下匀速运动，压榨箱的底部设置有漏水孔，压榨箱的一侧设置有孔，传送机构通过孔与压榨箱相连。
所述的滑道的底部通过立柱支撑。
所述的环形板上设置有滑槽。
所述的升降装置包括有定滑轮和钢丝绳。
本实用新型所具有的优点与效果是：
本实用新型一种泔水分类回收处理装置的固液分离装置可以有效对泔水进行分离，分离后的固态垃圾通过传送装置传送给压榨装置并加工成固态堆肥。分离后的油水混合物通过吸油装置再进行分离。本实用新型分离效果好，劳动强度小。
