申请日2010.12.14
公开(公告)日2011.09.21
IPC分类号F28F19/01; F24J3/00
摘要
本实用新型涉及一种热回收系统，尤其涉及一种将高温染色污水的热能回收利用的污水换热回收系统。该系统系统包括一格栅机、一高温污水池、一低温污水池、一高温清水池、一低温清水池以及一换热装置，所述高温污水池和换热装置之间设有用于进一步过滤污水中的杂质的全自动过滤装置，换热装置的污水入口与全自动过滤装置连接，其污水出口连接至低温污水池。本实用新型将高温污水中的热量回收利用，降低蒸汽消耗，避免向周围环境排放热量，达到节能环保的效果;同时通过设置全自动过滤装置，对污水进行细过滤，防止损坏换热装置。
权利要求书

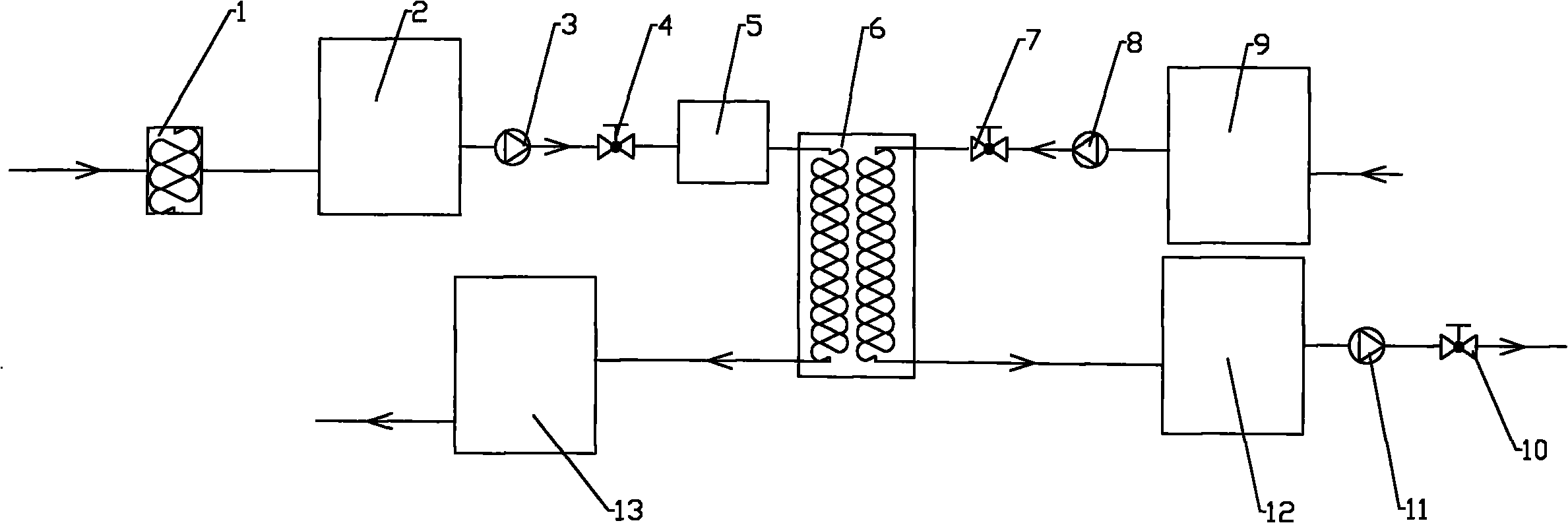

1.一种污水换热回收系统，包括一格栅机(1)、一高温污水池(2)、一低温污水池(13)、一高温清水池(12)、一低温清水池(9)以及一换热装置(6)，格栅机(1)上设有污水入口，格栅机(1)与高温污水池(2)连接，高温清水池(2)和低温清水池(9)分别与换热装置(6)的清水出口和清水入口连接，其特征在于：所述高温污水池(2)和换热装置(6)之间设有用于进一步过滤污水中的杂质的全自动过滤装置(5)，换热装置(6)的污水入口与全自动过滤装置(5)连接，其污水出口连接至低温污水池(13)。
2.根据权利要求1所述的污水换热回收系统，其特征在于：所述高温污水池(2)、高温清水池(12)和低温清水池(9)的出水口处均设有节流阀和水泵。
说明书
污水换热回收系统
技术领域
本实用新型涉及一种热回收系统，尤其涉及一种将高温染色污水的热能回收利用的污水换热回收系统。
背景技术
废热回收在节能环保方面起到重要作用，因此废热回收在各行各业的应用也越来越广泛，但在纺织品染色领域的应用却不容乐观。在工业园坯染车间每天都能产生大量的废水，废水的温度一般为100度和50度，因此废水内含有大量的热量，在污水处理前要先对这些废水进行降温冷却，因缺少热量回收装置，降温时直接将热量排放到大气环境中，对环境造成了污染，同时还影响了污水处理的效率。现有的热回收系统中因过滤装置较少，对污水的过滤不彻底，污水中仍存在大颗粒杂质，这些污水进入换热装置损坏污染换热装置。
发明内容
为解决上述技术问题，本实用新型提供了一种能对污水进行充分过滤和热能回收的污水换热回收系统。
本实用新型所述的污水换热回收系统，包括一格栅机、一高温污水池、一低温污水池、一高温清水池、一低温清水池以及一换热装置，格栅机上设有污水入口，格栅机与高温污水池连接，高温清水池和低温清水池分别与换热装置的清水出口和清水入口连接，所述高温污水池和换热装置之间设有用于进一步过滤污水中的杂质的全自动过滤装置，换热装置的污水入口与全自动过滤装置连接，其污水出口连接至低温污水池。车间里产生的高温污水先进入格栅机进行粗过滤，然后存到高温污水池中，在进入换热装置之前需由全自动过滤装置进一步过滤出去污水中的颗粒杂质，然后将处理后的高温污水和低温清水同时送入换热装置进行热量交换，该热量交换过程在两个相对密闭的容器中进行，经转换后的高温清水进入高温清水池存储，供其他车间使用，而高温污水转换为低温污水，实现了对污水的降温处理，存入低温污水池，留待后续进行污水处理。
进一步，所述高温污水池、高温清水池和低温清水池的出水口处均设有节流阀和水泵。由节流阀和水泵控制水的流出，并且通过调节高温清水的出水速度控制出水的温度，也可在高温清水的出水口处设置温度表，随时监测水温。
本实用新型将高温污水中的热量回收利用，降低蒸汽消耗，避免向周围环境排放热量，达到节能环保的效果;同时通过设置全自动过滤装置，对污水进行细过滤，防止损坏换热装置。
