申请日2016.07.13
公开(公告)日2017.06.13
IPC分类号B01D17/02; B01D17/12; B01D29/01
摘要
本发明公开了一种泔水分离机的废油排放机构，包括槽体、排水管、排油管，槽体的底部固设一个排水管，排油管固设在槽体的上部，所述的排油管上安装一个电磁阀，电磁阀通过导线与控制柜相连接，排油管上水平固设一个支撑板，支撑板上竖直固设一个套筒，套筒内竖直插入一个光滑杆，压紧螺栓的螺杆将光滑杆压紧在套筒内，光滑杆的下端固设一个连接板，连接板上固设一个液位传感器，槽体上水平固设一个托板。本发明具有节省人力和体力、废油不易从桶内溢出等优点。
权利要求书

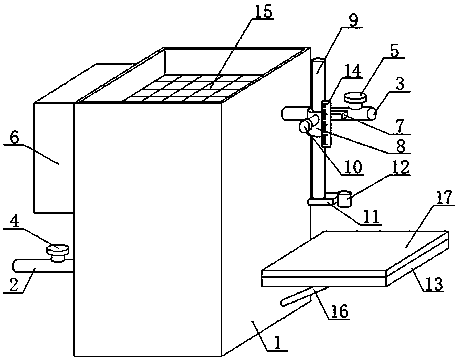

1.一种泔水分离机的废油排放机构，包括槽体(1)、排水管(2)、排油管(3)，所述的槽体(1)的底部固设一个排水管(2)，所述的排水管(2)上安装一个排水阀门(4)，所述的排油管(3)固设在槽体(1)的上部，其特征在于：所述的排油管(3)上安装一个电磁阀(5)，所述的槽体(1)的一侧固设一个控制柜(6)，所述的电磁阀(5)通过导线与控制柜(6)相连接，所述的排油管(3)上水平固设一个支撑板(7)，所述的支撑板(7)上竖直固设一个套筒(8)，所述的套筒(8)内竖直插入一个光滑杆(9)，所述的套筒(8)上通过螺纹连接的方式水平安装一个压紧螺栓(10)，所述的压紧螺栓(10)的螺杆伸到套筒(8)内部，且压紧螺栓(10)的螺杆将光滑杆(9)压紧在套筒(8)内，所述的光滑杆(9)的下端固设一个连接板(11)，所述的连接板(11)上固设一个液位传感器(12)，所述的液位传感器(12)通过导线与控制柜(6)相连接，所述的液位传感器(12)在套筒(8)的下方，所述的槽体(1)上水平固设一个托板(13)，所述的液位传感器(12)在托板(13)的正上方，所述的排油管(3)在托板(13)的正上方。
2.根据权利要求1所述的一种泔水分离机的废油排放机构，其特征在于：所述的套筒(8)的外圆周面上竖直固设一个标尺(14)，所述的标尺(14)与光滑杆(9)相互平行。
3.根据权利要求1所述的一种泔水分离机的废油排放机构，其特征在于：所述的槽体(1)内部水平固设一个滤网(15)，所述的滤网(15)的高度高于排油管(3)与槽体(1)的接触处的高度。
4.根据权利要求1或3所述的一种泔水分离机的废油排放机构，其特征在于：所述的槽体(1)上倾斜固设一个加固杆(16)，所述的加固杆(16)的上端与托板(13)的下表面固连。
5.根据权利要求1所述的一种泔水分离机的废油排放机构，其特征在于：所述的托板(13)的上表面上固设一层防滑垫(17)。
6.根据权利要求5所述的一种泔水分离机的废油排放机构，其特征在于：所述的防滑垫(17)采用棉质材料制成。
7.根据权利要求1所述的一种泔水分离机的废油排放机构，其特征在于：所述的光滑杆(9)采用不锈钢材质制成。
8.根据权利要求1所述的一种泔水分离机的废油排放机构，其特征在于：所述的连接板(11)采用不锈钢材质制成。
说明书
一种泔水分离机的废油排放机构
技术领域
本发明涉及餐厨泔水领域，具体来说是一种泔水分离机的废油排放机构。
背景技术
家庭或饭店等在吃完饭后把剩下的饭菜倒在一起混合，这些剩饭菜就叫做泔水，也叫潲水又称馊水，城市泔水是指人们在饭店、餐厅、学校、单位食堂等处废弃的剩饭剩菜。
乱扔泔水不仅会造成环境的极大伤害，而且存在不法分子将其加工成地沟油的风险，因此人们主要采用铁桶或塑料桶等容器收集泔水，然后使用泔水分离机对泔水进行集中处理，其中，采用泔水分离机对泔水进行处理后，废油与废水发生分层，为了防止废油随意排放，人们会设置一个桶进行废油的收集，但是现有的泔水分离机的废油排放机构结构比较简单，主要由一个槽体、排油管和安装在排油管上的阀门组成，需要对废油进行收集时，加工人员会将桶放置在排油管的下方，然后手动打开阀门，废油则从排油管排放到桶体内部，但是这样存在一个缺陷，即加工人员要实时的观察桶体内的废油是否装满，若装满了，加工人员需手动关闭阀门，否则废油则会从桶体溢出，因此比较麻烦，而且浪费人力和体力，费工费时。
发明内容
本发明的目的是为了解决现有技术中废油易从废油收集桶内溢出以及耗费人力和体力的缺陷，提供一种泔水分离机的废油排放机构来解决上述问题。
为了实现上述目的，本发明的技术方案如下：本发明公开了一种泔水分离机的废油排放机构，包括槽体、排水管、排油管，所述的槽体的底部固设一个排水管，所述的排水管上安装一个排水阀门，所述的排油管固设在槽体的上部，所述的排油管上安装一个电磁阀，所述的槽体的一侧固设一个控制柜，所述的电磁阀通过导线与控制柜相连接，所述的排油管上水平固设一个支撑板，所述的支撑板上竖直固设一个套筒，所述的套筒内竖直插入一个光滑杆，所述的套筒上通过螺纹连接的方式水平安装一个压紧螺栓，所述的压紧螺栓的螺杆伸到套筒内部，且压紧螺栓的螺杆将光滑杆压紧在套筒内，所述的光滑杆的下端固设一个连接板，所述的连接板上固设一个液位传感器，所述的液位传感器通过导线与控制柜相连接，所述的液位传感器在套筒的下方，所述的槽体上水平固设一个托板，所述的液位传感器在托板的正上方，所述的排油管在托板的正上方。
作为优选，所述的套筒的外圆周面上竖直固设一个标尺，所述的标尺与光滑杆相互平行。
作为优选，所述的槽体内部水平固设一个滤网，所述的滤网的高度高于排油管与槽体的接触处的高度。
作为优选，所述的槽体上倾斜固设一个加固杆，所述的加固杆的上端与托板的下表面固连。
作为优选，所述的托板的上表面上固设一层防滑垫。
作为优选，所述的防滑垫采用棉质材料制成。
作为优选，所述的光滑杆采用不锈钢材质制成。
作为优选，所述的连接板采用不锈钢材质制成。
本发明相比现有技术具有以下优点：
1、省去人工实时观察废油是否收集满，很大的节省了人力和体力，而且省工省时;
2、不会出现废油从收集桶内溢出的情况。
