申请日2011.04.08
公开(公告)日2011.08.10
IPC分类号C02F1/52
摘要
本发明涉及一种污水处理高效絮凝的方法及其装置，包括将待处理污水与絮凝药剂混合后输入多级罐体进行处理：通过一级混合罐内的快速搅拌实现污水与药剂的充分均匀混合;再通过二级反应罐的慢速搅拌实现絮凝体的碰撞和网捕过程;然后在三级絮凝罐内较小的水力扰动环境下实现充分絮凝。本发明结构紧凑，机动性好，适用面广，可以处理从含藻类等比重轻至淤泥等比重重的各类污水;本发明充分利用了絮凝的原理过程并进行了控制优化，具有优异的絮凝效果，同时避免了过量使用絮凝剂对环境产生的二次污染。
权利要求书
1.一种污水处理高效絮凝的方法，其特征在于，将待处理污水与絮凝药剂混合后输入多级罐体进行如下处理：
第一级：通过快速搅拌实现污水与药剂的充分均匀混合;
第二级：通过慢速搅拌实现絮凝体的碰撞和网捕过程;
第三级：在较小的水力扰动环境下实现充分絮凝。
2.一种按照权利要求1所述方法进行污水处理高效絮凝的装置，其特征在于：包括依次串联排列的一级混合罐、二级反应罐与三级絮凝罐，各级罐体之间由管路连接实现连通。
3.按照权利要求2所述污水处理高效絮凝的装置，其特征在于：所述一级混合罐与二级反应罐结构相同，在罐体上设置有下部通路与上部通路，顶部设置有搅拌电机，电机输出轴连接的搅拌轴上设置两对桨叶，上部桨叶略低于上部通路的水平高度，下部桨叶位于下部通路的水平高度，在罐体底部设置有放泄阀。
4.按照权利要求2所述污水处理高效絮凝的装置，其特征在于：一级混合罐的上部通路与二级反应罐的上部通路相连通，二级反应罐的下部通路输出连通至三级絮凝罐的入口，三级絮凝罐的罐体上部设置入口与出口，在入口处设置入口挡板，在出口处设置出口挡板，罐体底部设置有放泄阀。
5.按照权利要求2所述污水处理高效絮凝的装置，其特征在于：一级混合罐的上部通路与二级反应罐的下部通路相连通，二级反应罐的上部通路输出连通至三级絮凝罐的下部通路;三级絮凝罐的顶部中央的搅拌电机输出轴上连接有一对上部桨叶，位于罐体上部通路的水平高度，在罐体底部设置放泄阀。
6.按照权利要求4或权利要求5所述污水处理高效絮凝的装置，其特征在于：所述一级混合罐的搅拌桨叶的桨外周线速度为2～3m/s。
7.按照权利要求4或权利要求5所述污水处理高效絮凝的装置，其特征在于：所述二级反应罐的搅拌桨叶的桨外周线速度为0.5～1.5m/s。
8.按照权利要求5所述污水处理高效絮凝的装置，其特征在于：所述三级絮凝罐的桨外周线速度控制为0.3～0.5m/s。
说明书
污水处理高效絮凝的方法及其装置
技术领域
本发明涉及污水处理领域，尤其是污水处理高效絮凝的方法及其装置。
背景技术
污水絮凝处理通常在污水中添加适当的絮凝剂，吸附污物微粒，在微粒间“架桥”，从而促进污水中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固液分离的目的，处理对象不仅可以是湖泊、河流的水底淤泥等比重较大的污物微粒，也可以是蓝藻等比重较小的藻类微粒，是一种常用的污水处理工艺。但是目前絮凝技术主要集中在对絮凝剂的研究，而忽略了对絮凝效率以及方法的改进，设备还是停留在常规的混凝沉淀池，不仅建造费用高、灵活机动性差，而且处理时间长;对于处理除存在管网定点传输、定点处理的水厂工艺以外的大流量水处理工程，普遍存在基础建设工期长，占地面积大等制约条件;对于临时性的治理工程而言，若要保证出水效果，则需增加絮凝剂投加量，而絮凝剂多数为高分子有机化合物，投加过多会造成出水有机物污染，不仅造成二次污染并且成本较高。综上所述，忽略絮凝的水处理设备是不完善的。
发明内容
本申请人针对上述现有污水处理中忽略对絮凝效率以及方法的改进，导致絮凝效果差，易产生二次污染等缺点，提供一种结构合理，应用广泛的污水处理高效絮凝的方法及其装置，不仅占地面积小，而且具备合理的水力停留时间及水力扰动，大大的提高了絮凝效果;同时，使污染物有效减容，为可能存在的下一级水处理构筑物节约能耗、降低成本奠定了有利基础。
本发明所采用的技术方案如下：

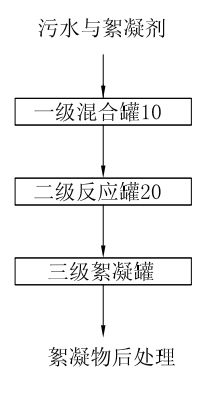

一种污水处理高效絮凝的方法，将待处理污水与絮凝药剂混合后输入多级罐体进行如下处理：
第一级：通过快速搅拌实现污水与药剂的充分均匀混合;
第二级：通过慢速搅拌实现絮凝体的碰撞和网捕过程;
第三级：在较小的水力扰动环境下实现充分絮凝。
一种上述方法进行污水处理高效絮凝的装置，包括依次串联排列的一级混合罐、二级反应罐与三级絮凝罐，各级罐体之间由管路连接实现连通。其进一步特征在于：
所述一级混合罐与二级反应罐结构相同，在罐体上设置有下部通路与上部通路，顶部设置有搅拌电机，电机输出轴连接的搅拌轴上设置两对桨叶，上部桨叶略低于上部通路的水平高度，下部桨叶位于下部通路的水平高度，在罐体底部设置有放泄阀。
一级混合罐的上部通路与二级反应罐的上部通路相连通，二级反应罐的下部通路输出连通至三级絮凝罐的入口，三级絮凝罐的罐体上部设置入口与出口，在入口处设置入口挡板，在出口处设置出口挡板，罐体底部设置有放泄阀。
一级混合罐的上部通路与二级反应罐的下部通路相连通，二级反应罐的上部通路输出连通至三级絮凝罐的下部通路;三级絮凝罐的顶部中央的搅拌电机输出轴上连接有一对上部桨叶，位于罐体上部通路的水平高度，在罐体底部设置放泄阀。
所述一级混合罐的搅拌桨叶的桨外周线速度为2～3m/s。
所述二级反应罐的搅拌桨叶的桨外周线速度为0.5～1.5m/s。
所述三级絮凝罐的桨外周线速度控制为0.3～0.5m/s。
本发明的有益效果在于：
本发明根据絮凝工艺的特点，将与药剂混合后的污水输入多级反应罐体内，通过控制各个罐体所配有的电机搅拌速度，形成不同的速度梯度，在一级混合罐中通过快速搅拌实现污水与药剂的充分均匀混合，在二级反应罐内通过慢速搅拌实现絮凝体的碰撞和网捕过程，在三级絮凝罐内在较小的水力扰动环境下实现充分絮凝，形成大矾花或者充分沉淀;同时防止了搅拌强度过大，使已形成的絮体破碎，造成絮凝体不易下沉，影响处理效果;各个罐体是通过管路上下连接来实现罐体的各级连通，不仅水力扰动较小有利于矾花的形成，并且增加了水力停留时间，有效的保证了絮凝效果。本发明结构紧凑，机动性好，适用面广，可以处理从含藻类等比重轻至淤泥等比重重的各类污水;本发明充分利用了絮凝的原理过程并进行了控制优化，具有优异的絮凝效果，同时避免了过量使用絮凝剂对环境产生的二次污染。
