申请日2009.08.14
公开(公告)日2010.05.26
IPC分类号C02F1/02
摘要
本实用新型涉及一种带有废水灭活的高压蒸汽灭菌器，能够将灭菌废水一并灭活，有灭菌器柜体，其特征在于柜体内腔底部设有储水凹槽，储水凹槽上扣合有蒸汽分布板，储水凹槽底部连通蒸汽管和排水管，柜体内腔中设有温度传感器。可将灭菌过程中形成的废水直接收集在了灭菌柜体内腔中，排除了废水从连接管道中泄露的风险，安全可靠，并靠高温的蒸汽夹层内壁和蒸汽的均匀穿透双重加热，使整个废水灭活过程中无死角，灭活彻底。
权利要求书
1.一种带有废水灭活的高压蒸汽灭菌器，有灭菌器柜体，其特征在于柜体内腔底部设有储水凹槽，储水凹槽底部连通蒸汽管和排水管，柜体内腔中设有温度传感器。
2.根据权利要求1所述的带有废水灭活的高压蒸汽灭菌器，其特征在于储水凹槽上扣合有蒸汽分布板。
3.根据权利要求2所述的带有废水灭活的高压蒸汽灭菌器，其特征在于蒸汽分布板横截面呈形，顶板封闭，侧板分布有通汽孔。
4.根据权利要求1、2或3所述的带有废水灭活的高压蒸汽灭菌器，其特征在于柜体内壁为蒸汽夹层内壁。
说明书
带有废水灭活的高压蒸汽灭菌器
技术领域
本实用新型涉及一种带有废水灭活的高压蒸汽灭菌器，能够将灭菌废水一并灭活。
背景技术
目前，公知的高压蒸汽灭菌器上的废水灭活系统是由废水收集管道、废水收集灌、废水加热组件(电加热管或蒸汽加热盘管)组合而成。需要处理的废水通过废水收集管道流入废水收集装置，然后由废水加热组件将废水加热至一定温度并维持一定时间后达到对废水的灭活处理。但是，由于废水灭火系统均是用于处理一些可能已被含有传染性强的细菌病毒感染的废水，废水收集管道的连接增加废水在收集过程中造成废水泄露的危险;废水灭活过程中，靠废水加热组件工作时产生的热量向外界扩散以达到对废水进行灭活的目的，其灭活过程中存在灭活死角问题，灭活不彻底。
实用新型内容
本实用新型的目的在于提供一种带有废水灭活的高压蒸汽灭菌器，能够将灭菌废水一并在线灭活，无收集泄露，安全可靠，无灭活死角，灭活彻底。

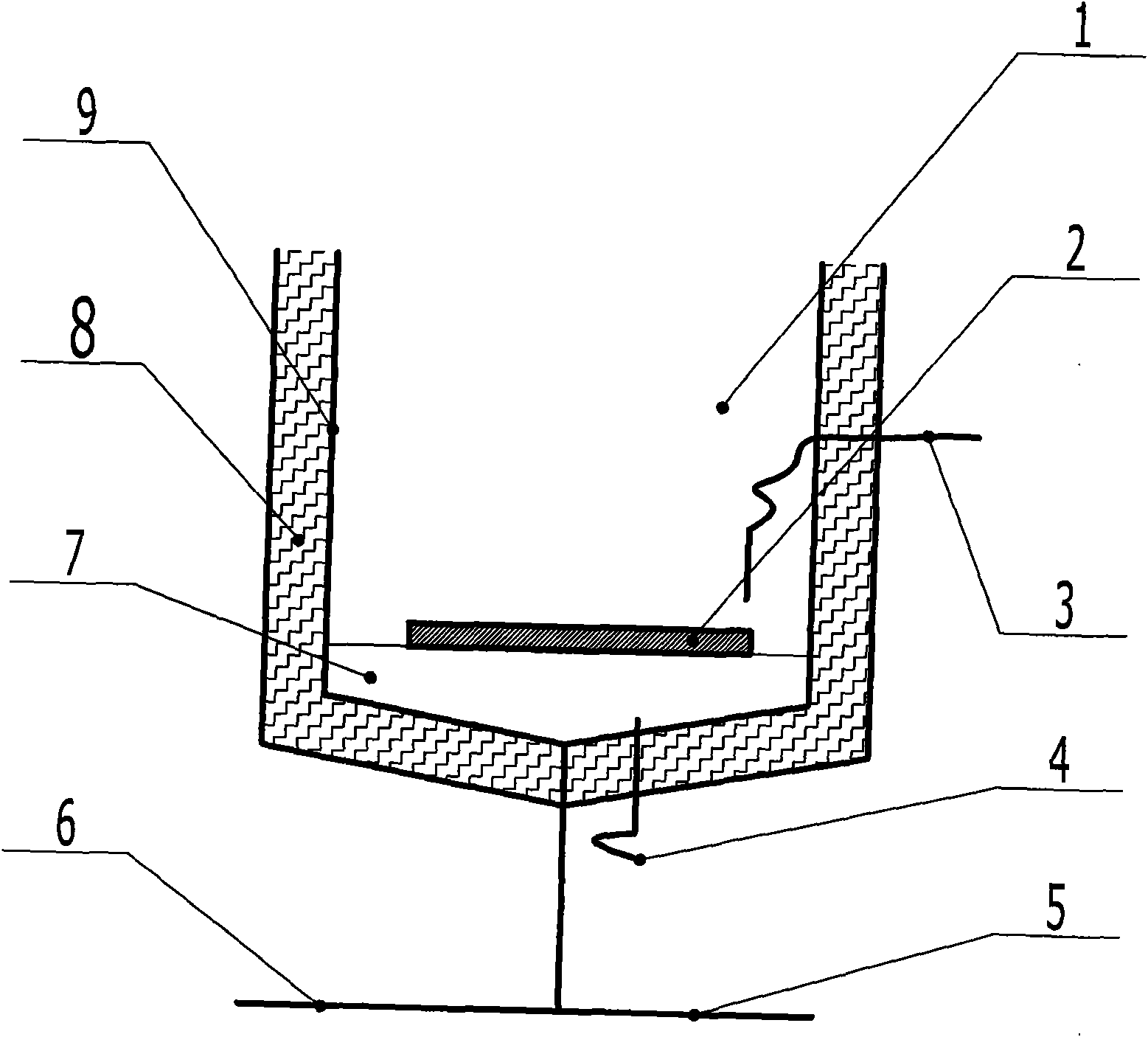

本实用新型所述的带有废水灭活的高压蒸汽灭菌器，有灭菌器柜体，直接在柜体内腔底部设储水凹槽，储水凹槽底部连通蒸汽管和排水管，柜体内腔中设有温度传感器。
在灭菌过程中，自然汇流集中在储水凹槽中的废水，通过从蒸汽管通入的蒸汽使废水得到灭菌灭活，最后，灭活后的废水从排水管排出。灭活温度通过温度传感器获得，通过控制蒸汽的温度和流速控制灭活温度。直接实现在线灭活，而且通入的蒸汽的搅动作用，避免了灭活死角，灭活彻底。
在储水凹槽上扣合蒸汽分布板，使蒸汽分散通入，改善灭活效果，蒸汽分布板可设计为横截面呈形的结构，顶板封闭，侧板分布有通汽孔。
将柜体内壁设计为蒸汽夹层内壁，在蒸汽夹层中通蒸汽，实现双重加热灭菌灭活，自强灭活效果。
本实用新型带有废水灭活的高压蒸汽灭菌器，可将灭菌过程中形成的废水直接收集在了灭菌柜体内腔中，排除了废水从连接管道中泄露的风险，安全可靠，并靠高温的蒸汽夹层内壁和蒸汽的均匀穿透双重加热，使整个废水灭活过程中无死角，灭活彻底。
