申请日2009.06.16
公开(公告)日2010.07.21
IPC分类号C02F3/10; C02F3/12
摘要
本实用新型公开了一种生物膜带污水净化射流曝气循环式氧化塘的结构，由氧化塘、生物膜带、射流曝气机和循环装置组成。生物膜带、射流曝气机、循环装置分别设在氧化塘内，循环装置由潜水泵和循环管组成，潜水泵与循环管的相连。也可以把射流曝气机设在氧化塘外部的曝气池内，循环管伸入曝气池内，潜水泵的出水端由管道连通曝气池。本实用新型采用射流曝气机及循环装置在氧化塘中向水体供氧，射流曝气具有搅动混合能力强、氧转递效率高、成本低廉、能耗低、安装维修简便、无需建立风机房等优点，循环装置及时均匀调节氧化塘内水体中的含氧量，为生物膜带营造良好的环境，迅速恢复水体生态平衡和净化水质。
权利要求书

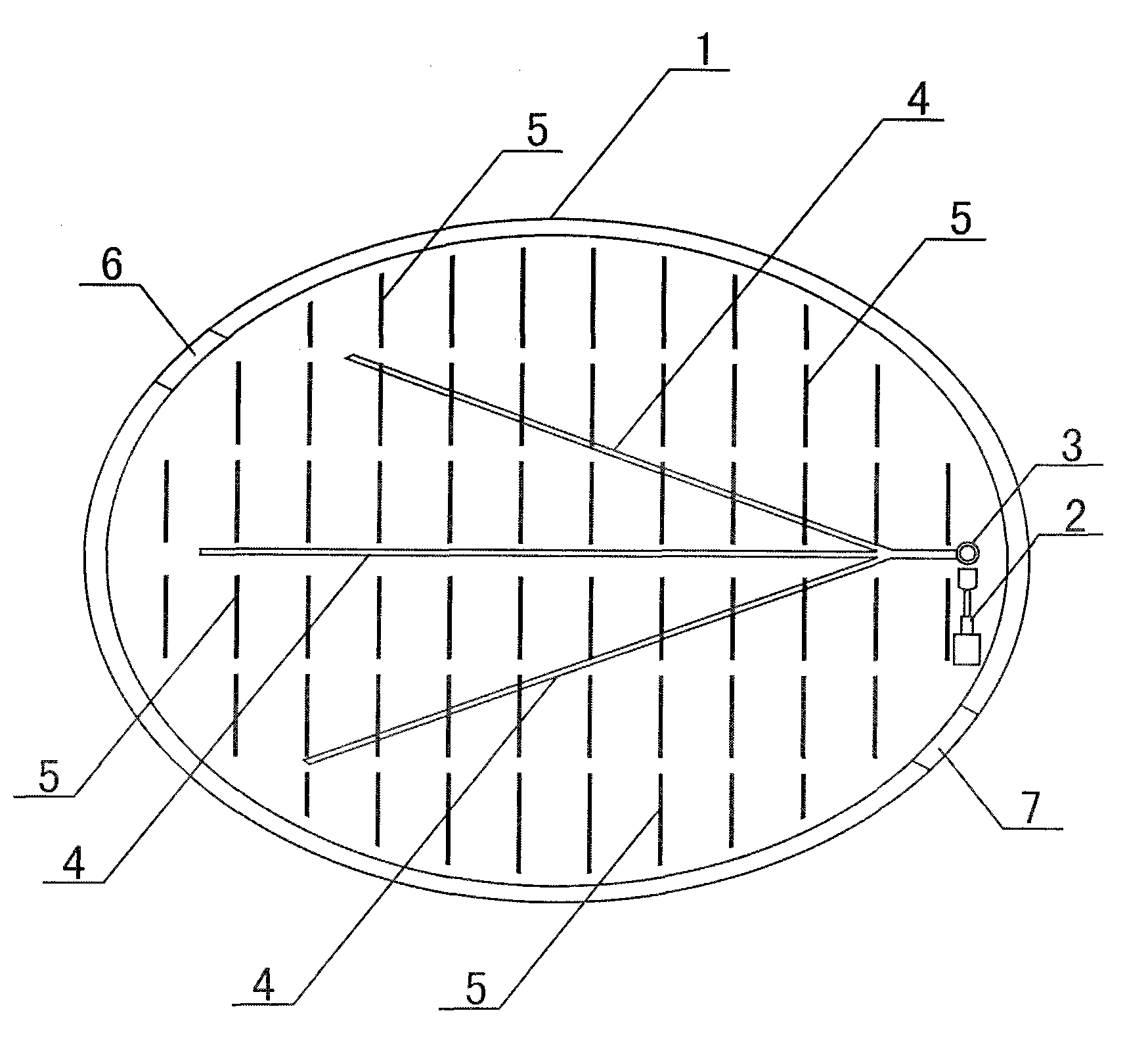

1.生物膜带污水净化射流曝气循环式氧化塘，其特征是：生物膜带污水净化射流曝气循环式氧化塘由氧化塘(1)、生物膜带(5)、射流曝气机(2)和循环装置组成，循环装置由潜水泵(3)和循环管(6)组成，生物膜带(5)、射流曝气机(2)、潜水泵(3)和循环管(6)分别设在氧化塘(1)内，潜水泵(3)分别与循环管(4)的进水口相连，潜水泵(3)设置在射流曝气机(2)的扩散管出口处附近。
说明书
生物膜带污水净化射流曝气循环式氧化塘
技术领域
本实用新型涉及生物膜带污水净化氧化塘，特别是一种生物膜带污水净化射流曝气循环式氧化塘。
背景技术
先进的生物膜带污水净化氧化塘，如中国发明专利第200410051577.1号，名称为：“一种高效人工湿地处理生活污水的方法”所公开的技术方案：利用生物膜带和水生动植物有机结合，建立生物、生态高效污水净化体系，形成良性的生态循环，充分发挥自然生物对环境的自净作用。在上述方法的基础上，也有采用鼓风机向曝气池内水体吹入空气，使曝气池内的水体增加含氧量。上述方法的缺点是曝气池采用工程化设计，土建工程量大，系统复杂，管理难度大，建设、运行成本高。
发明内容
针对上述的缺点，本实用新型提供一种生物膜带污水净化射流曝气循环式氧化塘，采用射流曝气机及循环装置在氧化塘中向水体供氧或采用射流曝气机在氧化塘外设置的曝气池中曝气后由循环装置在氧化塘中向水体供氧。射流曝气具有搅动混合能力强、氧转递效率高、成本低廉、能耗低、安装维修简便、无需建立鼓风机房等优点，循环装置及时均匀调节氧化塘内水体中的含氧量，为生物膜带营造良好的环境，迅速恢复水体生态平衡和持续净化水质，发展水体中的生物多样性。
本实用新型的目的是这样实现的：生物膜带污水净化射流曝气循环式氧化塘由氧化塘、生物膜带、射流曝气机和循环装置组成。生物膜带、射流曝气机、循环装置分别设在氧化塘内，也可以在氧化塘的外部设置曝气池，把射流曝气机设在曝气池内，由循环管伸入曝气池内，同时潜水泵的出水端由管道连通曝气池，组成氧化塘与曝气池结合的生物膜带污水净化射流曝气循环式氧化塘。
a、氧化塘
氧化塘可以是水泥结构、土塘或以其它材料构成。氧化塘可利用天然池塘改造而成，其形状根据实际场地设计。氧化塘深度为1至4米，污水停留时间为1天至60天。在氧化塘两侧分别设有污水入口和净化水出口，可设置多个入口和出口，以实现均匀布水。在污水入口前方设置简单的隔渣装置，去除污水中的固体垃圾。
b、生物膜带
生物膜带是现有产品。生物膜带作为高效微生物载体，是整个污水处理系统的核心，由于其具有巨大的比表面积，可发展出生物量巨大、物种丰富的微生物群落，通过微生物的代谢对污染物进行分解。本实用新型中，上漂式及下漂式生物膜带均可采用。生物膜带合理地布置在氧化塘中，其用量、比例和布置方式以污水的浓度、处理要求以及氧化塘中的水流态而定。
c、射流曝气机
射流曝气机采用现有产品，其作用是向水中充氧，提高微生物对污染物的分解效率。射流曝气机通过导气管吸入的大量空气进入喉管后，在喷水压力的作用下被分割成大量微小的气泡，与水形成混合体。气液混合体通过扩散管向外排出，其速度减慢，压力增强，形成强力喷射流，对污水搅拌充氧。射流曝气具有搅动混合能力强、氧转递效率高、成本低廉、能耗低、安装维修简便、无需建立风机房等优点。射流曝气机的功率为0.5～20千瓦，充氧能力为0.5～30kgO2/h，数量根据污水水量和氧化塘尺寸而定。本实用新型中的射流曝气机也可以由其他形式的曝气机代替。
d、循环装置
循环装置由潜水泵和1条以上的循环管组成，潜水泵分别与循环管的进水口相连，潜水泵设置在射流曝气机的扩散管出口处附近。潜水泵抽取近处经曝气充氧的水，通过循环管向氧化塘另一侧的边远处排出，从而扩大了曝气范围，并且推动了水体循环，增加了污水与生物膜带的接触。潜水泵流量为5～100m3/h，潜水泵的数量与射流曝气机相同。循环管可采用硬管或软管，材质可选用钢、PVC、PE、PPR等，直径为5～20cm，长度由氧化塘的形状而定，循环管出口以支架固定，使管口向上，以免冲起底泥。一个氧化塘中可安装多套射流曝气及循环装置。
除了在氧化塘中安装射流曝气机和循环装置外，还可以采用外部曝气的方式：在氧化塘旁边设置外部曝气池，外部曝气池为地面式结构，使外部曝气池水面与氧化塘水面形成高差，外部曝气池可以是水泥结构、金属结构、土塘或以其它材料构成，深度为1～4米，内部安置射流曝气机，通过潜水泵将氧化塘内污水抽进外部曝气池，污水在外部曝气池中混合充氧后，通过循环管向氧化塘另一侧的边远处排出。
本实用新型采用射流曝气机及循环装置在氧化塘中向水体供氧，射流曝气具有搅动混合能力强、氧转递效率高、成本低廉、能耗低、安装维修简便、无需建立风机房等优点，循环装置及时均匀调节氧化塘内水体中的含氧量，为生物膜带营造良好的环境，迅速恢复水体生态平衡和净化水质。本实用新型可应用于各种污废水的净化处理，由于其实施管理简单、建设成本低、能耗低，尤其适用于农村污水的治理。
