申请日2009.05.27
公开(公告)日2010.01.27
IPC分类号C25B1/26; C02F1/50
摘要
本发明涉及一种污水消毒净化设备，包括盐水池、处理池和盐水泵，所述处理池的一端设有处理池的进水口，另一端设有处理池的出水口，所述处理池内设有若干上下交替分布的竖向折流板，所述处理池内还设有由至少一个阴极和至少一个阳极组成的电极组，所述电极组位于第一折流板和所述处理池进水口端的池壁之间，电极组和进水口之间设有局部挡板，所述盐水泵的进水管连接所述盐水池，出水管连接所述处理池，出水管的出水口位于所述电极组的电极之间。通过本发明产生的次氯酸浓度高，消毒效果好，并且次氯酸装置和消毒净化装置之间的配合合理，有助于减低成本，改善消毒效果，主要可以用来进行生活污水回用之前的处理以及其他类似适宜的处理场合。
权利要求书
1.一种污水消毒净化设备，包括处理池，其特征在于还包括盐水池和盐 水泵，所述处理池的一端设有处理池的进水口，另一端设有处理池的出水口， 所述处理池内设有若干上下交替分布的竖向折流板，所述处理池内还设有由至 少一个阴极和至少一个阳极组成的电极组，所述电极组位于第一折流板和所述 处理池进水口端的池壁之间，电极组和进水口之间设有局部挡板，所述盐水泵 的进水管连接所述盐水池，出水管连接所述处理池，出水管的出水口位于所述 电极组的电极之间。
2.如权利要求1所述的污水消毒净化设备，其特征在于所述盐水泵采用 计量泵。
3.如权利要求2所述的污水消毒净化设备，其特征在于所述盐水池内设 有搅拌浆，所述搅拌浆通过搅拌桨轴连接安装在盐水池上面的搅拌驱动电机。
4.如权利要求3所述的污水消毒净化设备，其特征在于所述盐水池的壳 体的上部设有进料口。
5.如权利要求1、2、3或4所述的污水消毒净化设备，其特征在于所述 阳极为钛极，并包覆有电解反应催化剂层，所述电解反应催化剂层含有钯、钌 或钯作为催化材料。
6.如权利要求5所述的污水消毒净化设备，其特征在于所述处理池的进 水口位于处理池进水端的池壁的上部，所述电极组位于所述处理池进水口的下 方，所述第一折流板为自上向下延伸，其底边与处理池池底之间留有间距。
7.如权利要求6所述的污水消毒净化设备，其特征在于所述折流板的数 量至少为3个，还包括第二折流板和第三折流板，所述第三折流板与第二折流 板之间的间距大于所述第二折流板与所述第一折流板之间的间距。
8.如权利要求7所述的污水消毒净化设备，其特征在于所述第三折流板 与第二折流板之间的间距为所述第二折流板与所述第一折流板之间的间距的 2-3倍。
9.如权利要求8所述的污水消毒净化设备，其特征在于所述折流板的数 量为单数，所述处理池的底部设有刮泥板，所述刮泥板的刮泥活动范围为倒数 第二个所述的折流板与所述处理池出水口端的池壁之间，靠近所述处理池出水 口端的池壁的池底部还设有与所述刮泥板配套的排泥口。
10.如权利要求9所述的污水消毒净化设备，其特征在于所述处理池出水 口端的池壁上设有所述处理池的出水口，并安装有溢流堰，所述处理池的出水 口位于所述溢流堰的外侧。
说明书
污水消毒净化设备
技术领域
本发明涉及一种污水消毒净化设备，可用于污染物浓度较低的生活或生产 污水的消毒和净化处理或者用于对各种水的消毒处理，属于环保技术领域。
背景技术
生活污水主要包括洗脸池排水、浴室排水、洗衣机排水、厨房排水以及便 器排水，其中大部分污水的污染程度相对较低，为了区分不同污染程度的污水， 人们已经开始尝试对不同的污水分别进行收集和处理，对于处理后的污水可以 采用不同的方式进行回用，其中一种重要的处理和回用思路就是将污染程度比 较低的洗脸池排水和浴室排水在经过简单的处理后用于或不经处理直接用于 冲洗便器，这种回用方式从人们的心理和感官以及实际使用效果上看似乎不存 在很大的障碍，污水中的非生物性污染物也不会给被冲洗便器带来负面影响， 但是由于污水中可能存在着多种微生物，其中部分致病微生物的传播可能会给 人们的身体健康造成威胁，因此应该对回用的污水进行消毒。目前可能的消毒 技术从成本上讲以氯系消毒剂为最低，尽管人们已经注意到有机氯物质对人体 和环境带来的负面影响，但考虑到污水回用后需要进行处理才能排放，并考虑 到有机氯物质的产生量以及对人和环境的威胁程度，在现有经济技术调节下， 氯系消毒剂对回用的污水消毒依然是一种实际的选择。目前氯系消毒剂产生和 使用主要是两种方式，一种使用者够买工业生产的氯系消毒剂，二是通过电解 食盐水现场制备，对于长期使用场合来说，现场制备是一种较为经济的方式。 但是，目前现场制备氯系消毒剂的技术存在两方面的缺陷，一是产生的次氯酸 的浓度较低，消毒效果受到影响，二是同污水处理设备本体在工艺上和设备上 结合的不够好。
发明内容
为克服现有技术的上述缺陷，本发明提供了一种污水消毒净化设备，这种 设备中产生的次氯酸浓度高，消毒效果好，并且次氯酸装置和消毒净化装置之 间的配合合理，有助于减低成本，改善消毒效果。

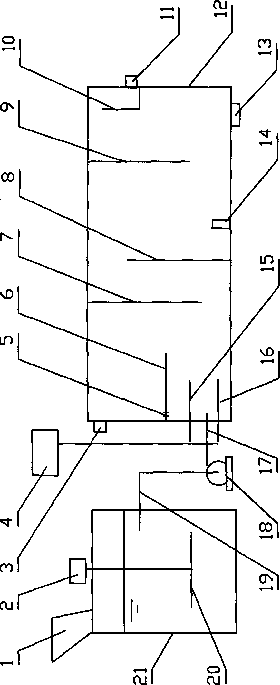

本发明实现上述目的的技术方案是：一种污水消毒净化设备，包括盐水池、 处理池和盐水泵，所述处理池的一端设有处理池的进水口，另一端设有处理池 的出水口，所述处理池内设有若干上下交替分布的竖向折流板，所述处理池内 还设有由至少一个阴极和至少一个阳极组成的电极组，所述电极组位于第一折 流板和所述处理池进水口端的池壁之间，电极组和进水口之间设有局部挡板， 所述盐水泵的进水管连接所述盐水池，出水管连接所述处理池，出水管的出水 口位于所述电极组的电极之间。
由于设置了独立的盐水池，可以在盐水池内投入超量的食盐以形成饱和盐 水，为提高电解生成的次氯酸的浓度提供了有利条件，同时还可以也有利于减 少添加食盐的周期，减轻操作人员的负担;由于将盐水泵的出水管的出水口设 置在所述电极组的电极之间，还由于在处理池进水口和电极组之间设置了局部 挡板，可以保持电解区域的盐水浓度，避免被其他水稀释;由于将电极组设置 在第一折流板的前面，在污水进入处理池后即可同含有次氯酸的电解盐水接触 和混合，有利于增大消毒时间;由于设置了多个竖向折流板，有利于在不同区 域增加所需的混合、沉淀等多种不同的功能，形成推流，改善处理效果。
