申请日2008.12.25
公开(公告)日2011.03.02
IPC分类号H04W4/12; G05B19/048
摘要

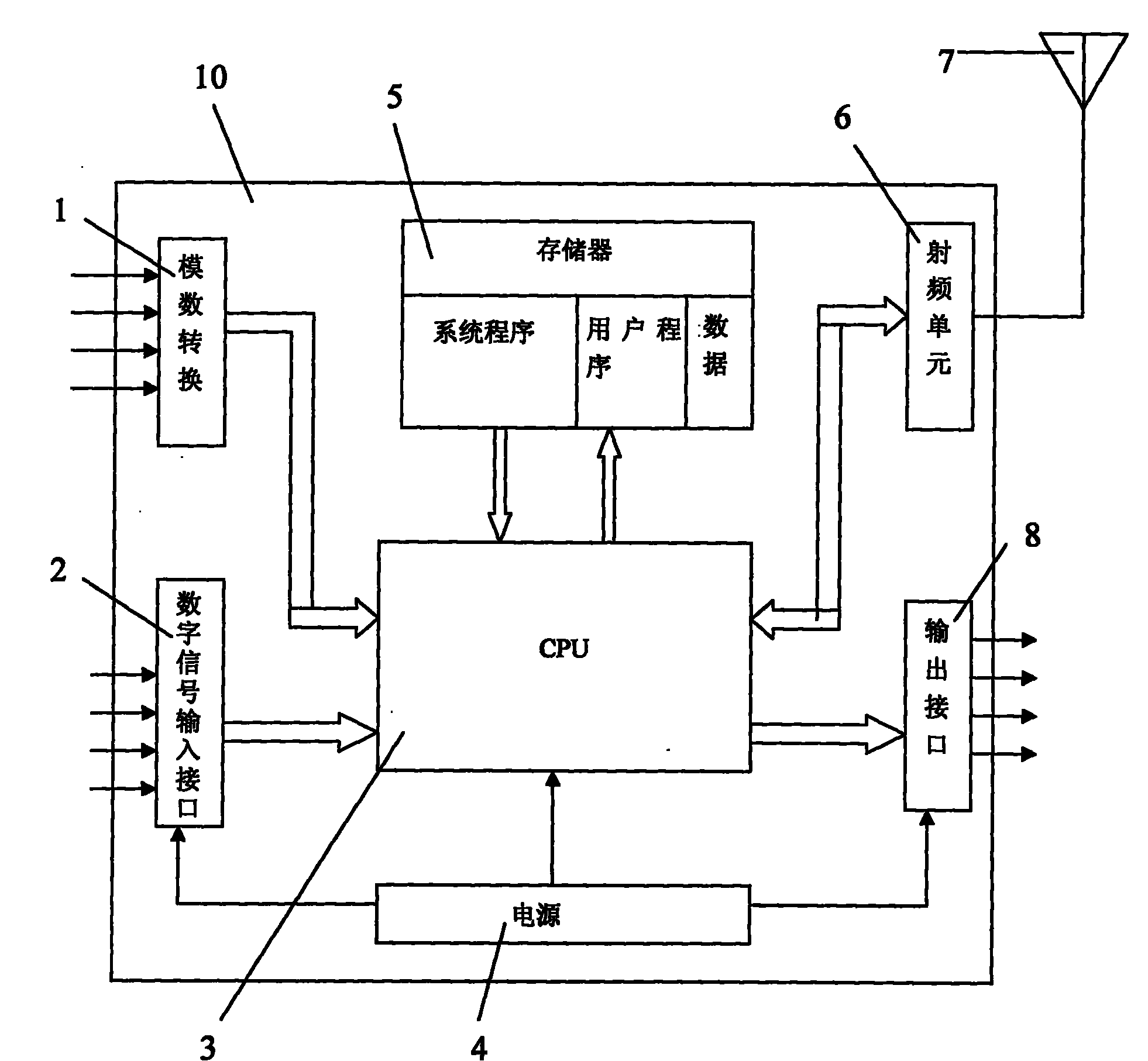

一种分散式污水处理设备管理方法，使用监控装置实现对分散式污水处理设备遥控及获取故障信息并发送至管理人员手机，该监控装置包括CPU、与CPU通信连接的数字信号输入接口、模数转换模块、射频单元、存储器，还包括电源、与射频单元连接的天线，射频单元内置唯一ID号和管理人员手机号，电源为监控装置各模块供电;射频单元经天线连接GPRS或CDMA通信网络。本发明实现了分散式污水处理设备故障状态的实时监控，便于及时维修故障污水处理设备，保障分散式污水处理设备正常工作;方便管理分散式污水处理设备，利于分散式污水处理技术推广使用。
权利要求书
1.一种分散式污水处理设备管理方法，其特征在于，使用监控装置实现对分散式污水处理设备的故障信息监控，所述监控装置包括中央处理器CPU、与该中央处理器CPU通信连接的数字信号输入接口、模数转换模块、射频单元、存储器，还包括电源、与所述射频单元连接的天线，所述电源为所述监控装置各模块供电;所述存储器包括系统程序区、用户程序区、数据存储区和内置于该存储器的操作系统程序、射频单元驱动程序、用户程序，内置于所述射频单元的唯一ID号和管理人员手机号;所述射频单元经所述天线连接GPRS或CDMA通信网络;所述数字信号输入接口连接所述分散式污水处理设备的数字信号输出端，所述模数转换模块连接所述分散式污水处理设备的模拟信号输出端，所述监控装置通过GPRS或CDMA通信网络与所述管理人员手机通信连接;
所述方法包括如下步骤：
A1、监控装置上电初始化，进行自诊断，检测中央处理器CPU的外围模块状态是否故障;
A2、检测发现故障时，显示异常并存放自诊断故障信号，停止自诊断扫描，等待人工排除故障后返回步骤A1;否则检测监控装置用户程序;
A3、检测用户程序发现错误时，存放程序错误信息，等待人工修改程序后返回步骤A1，否则
A4、监控装置对分散式污水处理设备进行扫描采样;
A5、监控装置获得污水处理设备故障信息，将该故障信息发送给管理人员手机，结束一轮监控并返回步骤A4，否则直接返回步骤A4;
上述步骤由所述用户程序实现。
2.如权利要求1所述的分散式污水处理设备管理方法，其特征在于，包括如下数据发送管理步骤：
B1、监控装置通电自检后，射频单元进入休眠状态;
B2、当存储器内无故障数据时，射频单元保持休眠状态;当存储器内有故障数据时，唤醒条件成立;
B3、监控装置激活，射频单元与存储器连接;
B4、网络运行不正常时，返回步骤B3;网络运行正常时，建立TCP链接发送数据;
B5、存储器内数据发射完毕，休眠条件成立，挂断TCP链路，返回步骤B1;
上述步骤由所述射频单元驱动程序实现。
3.如权利要求1所述的分散式污水处理设备管理方法，其特征在于，包括如下短信管理步骤：
C1、监控装置通电自检后，射频单元进入休眠状态;
C2、射频单元未接收到网络短信指令，保持休眠状态;射频单元接收到网络短信指令，监控装置激活、射频单元与存储器连接，将短信指令存入存储器;
C3、运行执行程序，根据短信指令对分散污水处理设备进行控制;
C4、短信指令执行完毕，休眠条件成立，返回步骤C1;
上述步骤由所述射频单元驱动程序实现。
说明书
一种分散式污水处理设备管理方法
技术领域
本发明涉及一种污水处理设备管理方法，具体涉及一种分散式污水处理设备管理方法。
背景技术
传统的城市生活污水处理，主要是由市政管网将城市污水进行收集并输送到污水处理厂进行集中处理。在污水处理厂内，有专业人员进行24小时值守，但存在污水收集管网建设投资大，对旧城区改造难度大和回用水不方便的缺点。为了弥补集中式污水处理的缺陷，出现了分散式污水处理设备，可在各污水排水点就地进行污水处理及回用。但这种分散式污水处理设备的使用存在如下问题：
1、分散式污水处理设备数量多，分布面广，每台设备无专人值守、自动控制运行，当某一设备运行发生故障时，管理人员很难及时获悉设备故障信息，带来设备故障不能及时被发现、故障设备不能及时获得维修，因而难以保证各污水处理设备持续处于正常工作状态;
2、分散式污水处理设备难以监管，使分散式污水处理技术难以全面推广使用。
发明内容
本发明要解决的技术问题在于，提供一种分散式污水处理设备管理方法，使用上述污水处理设备监控装置实现对分散式污水处理设备的实时监控管理。
本发明解决其技术问题所采用的技术方案是：提供一种分散式污水处理设备管理方法，其特征在于，使用监控装置实现对分散式污水处理设备的故障信息监控，所述监控装置包括中央处理器CPU、与该中央处理器CPU通信连接的数字信号输入接口、模数转换模块、射频单元、存储器，还包括电源、与所述射频单元连接的天线，所述电源为所述监控装置各模块供电;所述存储器包括系统程序区、用户程序区、数据存储区和内置于该存储器的操作系统程序、射频单元驱动程序、用户程序，内置于所述射频单元的唯一ID号和管理人员手机号;所述射频单元经所述天线连接GPRS或CDMA通信网络;所述数字信号输入接口连接所述分散式污水处理设备的数字信号输出端，所述模数转换模块连接所述分散式污水处理设备的模拟信号输出端，所述监控装置通过GPRS或CDMA通信网络与所述管理人员手机通信连接;
所述方法包括如下步骤：
A1、监控装置上电初始化，进行自诊断，检测中央处理器CPU的外围模块状态是否故障;
A2、检测发现故障时，显示异常并存放自诊断故障信号，停止自诊断扫描，等待人工排除故障后返回步骤A1;否则检测监控装置用户程序;
A3、检测用户程序发现错误时，存放程序错误信息，等待人工修改程序后返回步骤A1，否则
A4、监控装置对分散式污水处理设备进行扫描采样;
A5、监控装置获得污水处理设备故障信息，将该故障信息发送给管理人员手机，结束一轮监控并返回步骤A4，否则直接返回步骤A4;
上述步骤由所述用户程序实现。
在本发明的分散式污水处理设备管理方法中，包括如下数据发送管理步骤：
B1、监控装置10通电自检后，射频单元进入休眠状态;
B2、当存储器内无故障数据时，射频单元保持休眠状态;当存储器内有故障数据时，唤醒条件成立;
B3、监控装置激活，射频单元与存储器连接;
B4、网络运行不正常时，返回步骤B3;网络运行正常时，建立TCP链接发送数据;
B5、存储器内数据发射完毕，休眠条件成立，挂断TCP链路，返回步骤B1;
上述步骤由所述射频单元驱动程序实现。
在本发明的分散式污水处理设备管理方法中，包括如下短信管理步骤：
C1、监控装置10通电自检后，射频单元进入休眠状态;
C2、射频单元未接收到网络短信指令，保持休眠状态;射频单元接收到网络短信指令，监控装置激活、射频单元与存储器连接，将短信指令存入存储器;
C3、运行执行程序，根据短信指令对分散污水处理设备进行控制;
C4、短信指令执行完毕，休眠条件成立，返回步骤C1;
上述步骤由所述射频单元驱动程序实现。
实施本发明的分散式污水处理设备管理方法，与现有技术比较，其有益效果是：
1、实现了分散式污水处理设备故障状态的实时监控，在分散式污水处理设备发生故障时，能够在第一时间将故障信息发送至管理人员手机上，使管理人员及时获得故障信息，及时对故障污水处理设备采取维修措施，保障了分散式污水处理设备持续正常工作;
2、大大方便了管理人员对分散式污水处理设备的管理，利于分散式污水处理技术的全面推广使用。
