申请日2007.09.13
公开(公告)日2008.10.01
IPC分类号C02F9/02; C02F9/12; C02F1/48; C02F1/44
摘要
本实用新型公开了一种双能量活化水处理机，由带有进、出水口管路，手动反冲洗多路阀和圆形耐压刚性容器组成。手动反冲洗多路阀上设有正、反流向的通道和转动手柄，手动反冲洗多路阀安装在圆形耐压刚性容器的上端开口上，以螺纹方式旋紧，转动手柄的3个刻度标记就可以使水正常净化出水、反冲洗出水和正向冲洗出水。圆形耐压刚性容器内装有8级过滤结构，其中电气石的远红外电场能量与恒磁场的激活能量形成对水质的双能量作用。本实用新型解决了家庭用水的净化、活化，矿化，磁化的功能。本实用新型只有1个进水口和2个出水口从而避免了老式水处理机里多滤筒结构上30多个接口所造成的漏水事故;并且能够进行反冲洗。
权利要求书
1、一种双能量活化水处理机，由带有进、出水口管路，手动反 冲洗多路阀和圆形耐压刚性容器以及内部的8级过滤结构组成。其特 征在于：手动反冲洗多路阀上设有正、反流向的通道和转动手柄，将 其安安装在圆形耐压刚性容器的上端开口上，以螺纹方式旋紧，转动 手柄的3个刻度标记就可以使水达到正常净化和反冲洗目的。
2、如权利要求1所述的双能量活化水处理机，其特征在于：所 述的圆形耐压刚性容器内装有8级过滤结构，而其中的远红外电气石 和强磁处理器为水质提供了两个不同形式的能量，既电场能与磁场激 活能。
3、如权利要求1或2所述的双能量活化水处理机，其特征在于： 所述的圆形耐压刚性容器中间设置有中间过滤腔，所述中间过滤腔分 为三级不同结构的过滤器件，中间过滤腔顶部和圆形耐压刚性容器的 出水接口连接，三级不同结构的过滤器件自下而上头尾相接。
4、如权利要求3所述的双能量活化水处理机，其特征在于：所 述8级过滤结构依次分别为外层圆环平面5级和中间过滤腔3级，外 层圆平面的5级是：第1级为粗过滤的PP棉，第2级为活性碳纤维， 第3级为麦饭石，第4级为远红外电气石活化滤料，第5级调整PH 值与硬度的生化陶瓷滤料;中间过滤腔3级是：第6级中空纤维超滤 膜，第7级为KDF合金滤料，第8级强磁处理器。
5、如权利要求4所述的双能量活化水处理机，其特征在于：所 述强磁处理器为同极相向，即N-N或S-S相对。安置的两个圆片稀土 永磁材料中间夹一圆片导磁材料，使圆片导磁材料的圆周外侧呈现出 辐射状磁场，并与铁质导磁套管形成闭合磁路，中心工作磁感应强度 值Bg在6000高斯(600毫特斯拉mT)至12000高斯(1200毫特斯 拉mT)之间。
说明书
一种双能量活化水处理机
【技术领域】
本实用新型涉及一种双能量活化水处理机，具体地说，涉及一种使用 在民用净化直饮用水的过滤装置。
【背景技术】
近几年来，家庭饮用水的二次污染已成为一个难以解决的课题，一般 的净化水装置只是解决了水的纯净问题，但纯净了的水质近似于蒸溜水， 水内各类细菌杂质是没了，可水中的各类人体所需的矿物质也没了。
市场上的另一种矿化直饮水处理机确实是解决了水的净化并且提供了 矿化水，但是，这类直饮水处理机净化矿化的物质真正的使用寿命也不过 是半年，而无法反向冲洗，半年后水的流速明显减慢，其原故就是过滤的 杂质过多已达饱和状态，如果不更换滤芯过滤效果就会以衰减的方式很快 降低到零。
以上水处理机对于使用者常常遇到的另一个问题是水处理机漏水的事 故。因为老型水处理机无论是早期原装进口的还是之后国内将其国产化的， 一个水处理机设置上的多筒结构有近30个接口，从一开始在设计上就存在 着系统安装接口过多而导致的接口漏水。这一问题不仅困扰着生产厂家， 也使售后服务成本加大，消费者更不满意。
【实用新型内容】
本实用新型需要解决的问题就在于克服现有饮水处理机存在的缺陷， 提供一种双能量活化水处理机，它解决了家庭用水的净化、矿化、活化， 磁化的物理功能;水处理机只有1个进水口和2个出水口从而避免了水处 理机在结构上接口过多所造成的漏水事故;并且能够进行反冲洗。
为解决上述问题，本实用新型采用如下技术方案：

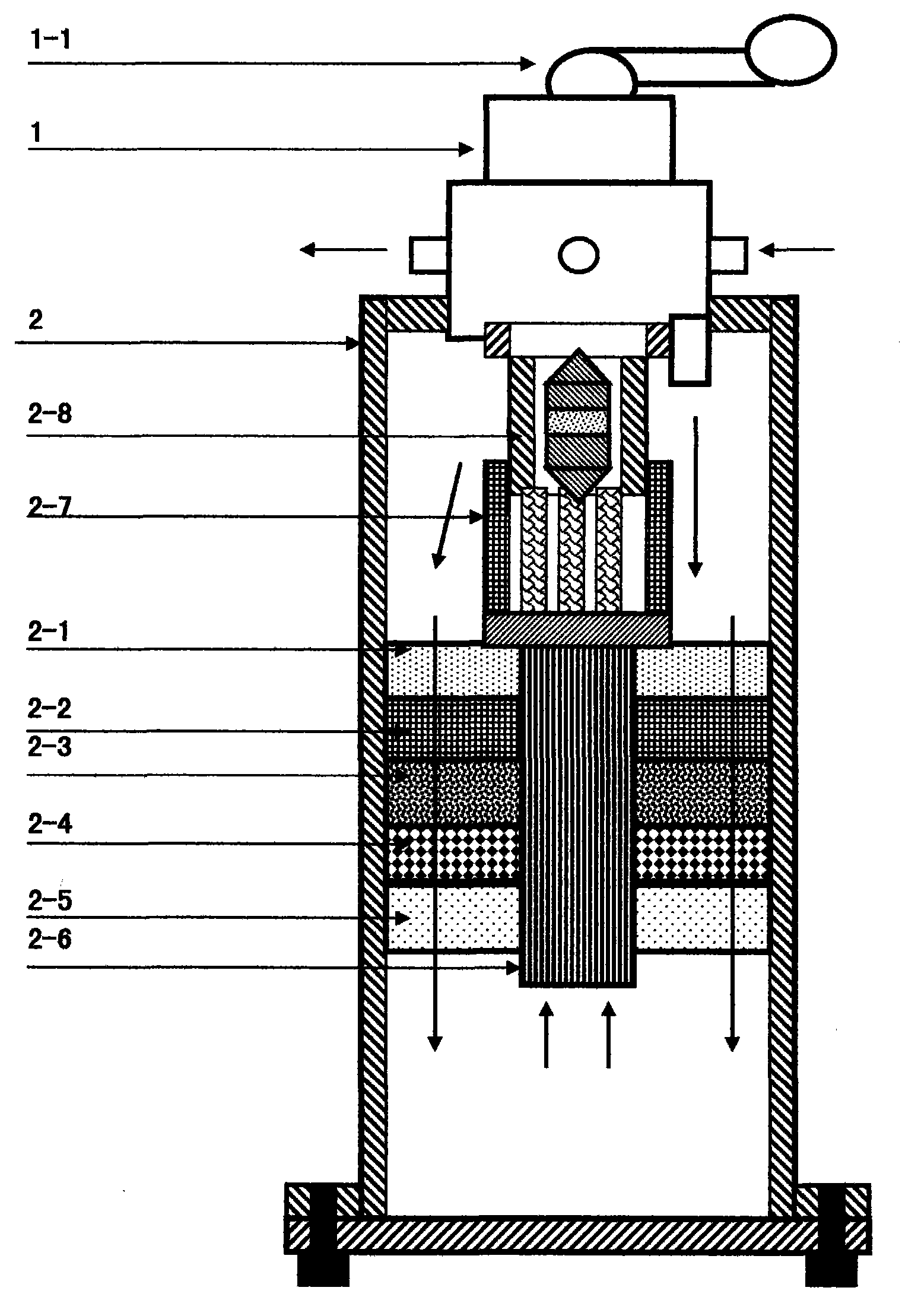

本实用新型双能量活化水处理机，由带有进、出水口管路，手动反冲 洗多路阀和圆形耐压刚性容器组成。手动反冲洗多路阀上设有正、反流向 的通道和转动手柄，手动反冲洗多路阀安装在圆形耐压刚性容器的上端开 口上，以螺纹方式旋紧，转动手柄的3个刻度标记就可以使水正常净化出 水、反冲洗出水和正向冲洗出水。圆形耐压刚性容器内装有8级过滤结构， 其中电气石的远红外电场能量与恒磁场的激活能量形成对水质的双能量作 用。
本实用新型所述的圆形耐压刚性容器中间设置有中间过滤腔，所述中 间过滤腔分为三级不同结构的过滤器件，中间过滤腔顶部和圆形耐压刚性 容器的出水接口连接，三级不同结构的过滤器件自下而上头尾相接。
本实用新型所述的圆形耐压刚性容器内装有8级过滤结构，分别为外 层圆环平面5级和中间过滤腔3级。外层圆环平面的5级是：第1级为粗 过滤的PP棉，第2级为活性碳纤维，第3级为麦饭石，第4级为远红外电 气石活化滤料，第5级调整PH值和硬度的生化陶瓷滤料;中间过滤腔的3 级是：第6级中空纤维超滤膜，第7级为KDF合金滤料，第8级强磁处理 器。
本实用新型所述强磁处理器为同极相向，即N-N或S-S相对。安置的 两个圆片稀土永磁材料中间夹一圆片导磁材料，使圆片导磁材料的圆周外 侧呈现出辐射状磁场，并与铁质导磁套管形成闭合磁路，中心工作磁感应 强度值Bg在6000高斯(600毫特斯拉mT)至12000高斯(1200毫特斯拉 mT)之间。
本实用新型的使用原理为：水通过手动反冲洗多路阀进入圆形耐压刚 性容器内，首先要从上往下流过第1级粗过滤的PP棉，第2级活性碳纤维， 第3级麦饭石，第4级远红外电气石活化滤料，第5级调整PH值和硬度的 生化陶瓷滤料;然后再从下往上通过第6级中空纤维超滤膜滤菌，净化后 的水进入第7级KDF合金滤料滤芯和第8级强磁处理器。并流向手动多路 阀的出水口，由此使水处理机形成净化，活化，矿化，磁化的物理功能。 水处理机用过一段时间后，水处理机内部很可能存有一定的污垢，就需要 进行内部反冲洗，利用顶端手动反冲洗多路阀的功能，把手动多路阀的转 向手柄转到反冲洗位置，水流就形成反向流动，带有污垢的水质从手动多 路阀的反向阀出口流出，从而达到水处理机内部定期清理的作用。
所述的圆形耐压刚性容器中的PP棉其作用是起到一般性粗过滤的功 能。
所述的圆形耐压刚性容器中的活性碳纤维是一种高效净化水的纤维滤 料，在净化过滤的功能上吸附水中异味改善口感，对水中各类有害物质的 吸附功能是颗粒活性碳的20倍。
所述的圆形耐压刚性容器中的麦饭石是对人体有益的滤料，能在水中 释放30多种人体所需的矿物质，如钙、铁、镁、钾、钠等，达到矿化水质 的目的。
所述的圆形耐压刚性容器中的远红外电气石活化滤料，是利用电气石 做成纳米级微粉，利用精密能量仪器比对、分析，去除有害物质，将有益 生物体之正向波矿物质筛选出来，再用分子匹配技术的处理，重新设计出 高能量密度的分子结构，破碎与分散处理，加上励磁激活，压制成型，高 温烧结而成。其功效具有生物能态储存记忆的能力，透过纳米小尺寸效应 的量子物理原理将水分子重整微链化并载入讯息波动之程式，为此将其称 之为“纳米级生物场记忆活化小球”。放入水中后可使水中“氢”与“氧”的电子 移转效应，增强水中的“氧化”“还原”机制，达到其功能的长效性和稳定性。 电气石纳米高能量陶瓷小球含有纳米级粒度的电气石，当能量陶瓷小球一 接触水，瞬间就使水负离子化，同时，将水活化成富含高能量的小分子团 水(使其水质呈弱碱性PH值在7.38-7.44之间)，提高了水的渗透力、溶 解力，增强了体内的新陈代谢能力。高能量活化水的生理功能(小分子团 的水)对改善微循环的作用;远红外功能是在4-14微米释放的远红外线， 当水流经含高能量电气石陶瓷小球时，因远红外效应与水分子产生核磁共 振，使比较大的分子团产生扭曲断裂，形成小分子团的水。
所述的圆形耐压刚性容器中的调整PH值与硬度的生化陶瓷滤料，是对 不同地区水的PH值和硬度不同所选配不同特性的陶瓷滤料。
所述的圆形耐压刚性容器中的中空纤维超滤膜，可以去除水里的细 菌、悬浮物及大分子有机物，去除机理是完全的物理截流，可以完全 依靠自来水压力来进行过滤。超滤膜是细菌和悬浮物的绝对屏障。可 以完全除菌、去除浊度，产出洁净的饮用水;
所述的圆形耐压刚性容器中KDF合金滤料，采用的是一种铜锌合金滤 料。KDF合金滤料在水中会形成一个电化学体系，利用微电化学氧化还原 机理将水中有害的余氯转化为无害的氯离子、将有害的可溶性重金属离子 还原为原子，附着于滤料表面，通过反冲洗去除。同时这种微电作用还能 使水中绝大多数的病菌难以承受电位变化而被杀死。另外经过KDF过滤后 的水，水中钙镁离子不再形成难溶的方解石晶体，而形成松软的规则文晶， 不容易结垢。同时KDF滤料与活性炭纤维组合使用，这样做的目的其效果 更加显著。
所述的圆形耐压刚性容器中的强磁处理器，是净化过滤后的水流过磁 处理器时，水流方向与强磁场方向正交使水质瞬间获得磁能。而磁能改变 水的健角使之在水被加热到65℃结垢临界点时，达到不结水垢的目的。
所述的圆形耐压刚性容器中的电气石活化滤料与强磁处理器，前者提 供了远红外电场能量，后者提供了磁场激活能量，因此形成双能量活化水 的作用。
本实用新型的实际应用上可分为工程与家用两类，作为家用中央净化 水处理机，是安装在家庭水表的流出端口上的，它能够保证家庭正常水流 压力为零水阻(流入水的压力=流出水的压力)，这在所有净化水处理机 产品上独有的。目前的所有净化水处理机的过滤芯都不能保证没有水阻， 而有水阻(水压降大于30%)的净化水处理机过滤器都不能使用在用水电 器(如各类热水器上，洗衣机等)，因为此类电器的开关是依靠水压来启 动的。
市场上现有的净化水处理机没有反冲洗结构，时间长了只能换滤芯， 这给用户造成极大的不方便，而本实用新型产品解除了上述使用上的困惑。
作为净化水处理机所制的纯净水，在国外已被淘汰，而本实用新型产 品利用物理法方式所制出的水是先经净化过滤后，再使其达到矿化、活化 和磁化的物理功能水。具有人体所需的大部分矿物质，并且不再结水垢。
现有净化水处理机都是采用多筒结构，筒与筒之间是靠1/4英寸口径的 塑料管线和塑料螺栓连接(一般在30个接口以上)，这就造成接口漏水的 几率不可避免。而本实用新型产品只有3个接口，且是1/2英寸口径不锈钢 丝编织软管和金属接口件连接，漏水几率为零。
现有净化水处理机只能安装在家庭水管的分支管路上，因为流量是正 常管路流量的1/3--1/4(150ml/h)，所以只能用于饮用。而本实用新型产品 进水口流量等于出水口的流量，家庭所有用水，包括吃、喝、洗、浴等均 可使用。
