申请日2007.09.14
公开(公告)日2008.09.10
IPC分类号C02F3/28
摘要
一种污水厌氧处理设备的气、水、泥三相分离器，在工厂内预先制作，到设备安装现场，在污水厌氧处理罐内吊装焊接即可，三相分离器的平面形状是一个多边形，用塑料板焊接成独立的整体，包括三相分离室、集气罩、气口、气室，若干个三相分离器组合在厌氧处理罐内。密封效果好，沼气回收率高，设备安装工期短，质量高，节约钢材，全塑料制品耐腐蚀，不沾泥，气、水、泥三相分离效果好。
权利要求书
1、一种污水厌氧处理设备的气、水、泥三相分离器，其特征是： 三相分离器的平面形状为多边形，是一个大型箱体，用塑料板焊接成 独立的整体，内部有三相分离室、集气罩、气口和气室。
2、根据权利要求1所述的污水厌氧处理设备的气、水、泥三相 分离器，其特征是三相分离室是没有上下面板的大型箱体，水平形状 为多边形。
3、根据权利要求1所述的污水厌氧处理设备的气、水、泥三相 分离器，其特征是集气罩是用塑料平板热弯成60-90度夹角，顶角 朝上，顶角线水平排列在三相分离室内，两端焊接在三相分离室的侧 壁上，集气罩分二至三层上下交错排列在三相分离室内。
说明书
污水厌氧处理设备的气、水、泥三相分离器
技术领域
本实用新型涉及一种污水厌氧处理设备，尤其是一种污水厌氧处 理设备的气、水、泥三相分离器。
背景技术
目前，污水厌氧处理设备的气、水、泥三相分离装置，是在安装设 备的施工现场，在污水厌氧处理罐内，用金属立拄、横梁、三角架、铺 板焊接和螺栓连接制成，受施工现场环境场地限制，使得安装进度慢， 焊接质量不好控制，影响污水处理效果，容易出现漏气现象。
发明内容

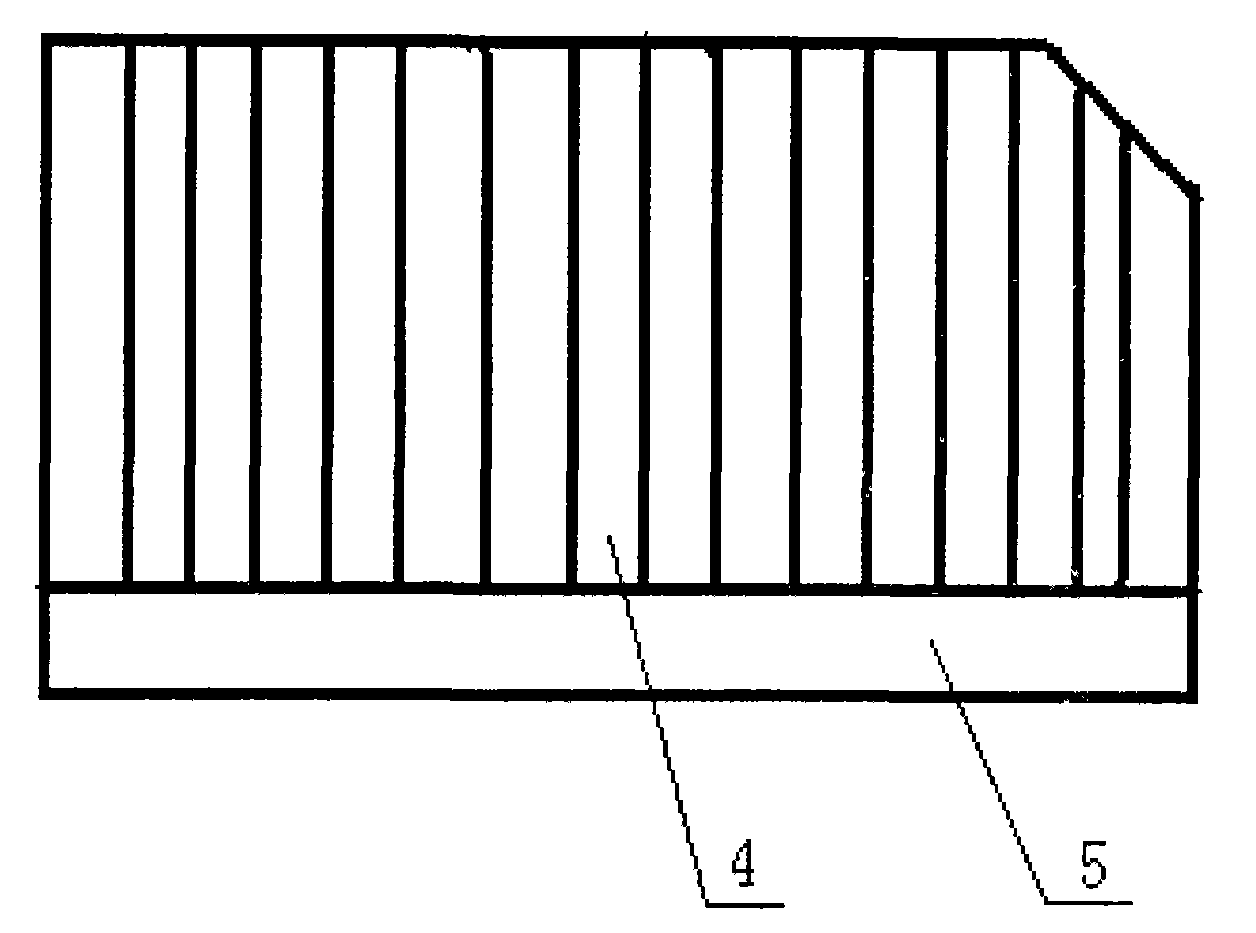

本实用新型提供一种污水厌氧处理设备的气、水、泥三相分离 器，在工厂内预先制作，到设备安装现场，在污水厌氧处理罐内吊 装焊接即可，其技术方案是：根据污水厌氧处理罐的水平内圆面积 大小，用直线分割成若干个多边形，三相分离器的平面形状尺寸是 一个多边形的形状尺寸，每个三相分离器用塑料板焊接成各自独立 的整体，内有三相分离室、集气罩、气口和气室。
三相分离室的水平形状为多边形，是没有上下面板的大型箱 体。集气罩是用塑料平板热弯成60-90度夹角，顶角朝上，顶角 线水平排列在三相分离室内，两端焊接在三相分离室的侧壁上，集 气罩分二至三层上下交错排列在三相分离室内，按照交错排列位 置，有些最外侧的集气罩是平板与三相分离器侧壁直接焊接，夹角 为30-45度。在三相分离室的一侧，用塑料板分隔出一个气 室，气室的上面用塑料板覆盖焊接密封，在三相分离室与气室之间 的分隔侧壁上，对应每个集气罩顶角位置，开有气口。如此，构成 独立的三项分离器子块，各子块在厌氧处理罐内吊装拼接，顶部接 缝处用用塑料板条焊接密封。污水在厌氧处理罐内上涌溢出的过程 中，析出的沼气经集气罩收集聚入气室，污泥下沉经过交错的集气 罩顶角斜面滑下，实现气、水、泥三相逐渐分离开。
本实用新型的有益效果是：密封效果好，沼气回收率高，设备安装 工期短，质量高，节约钢材，全塑料制品耐腐蚀，不沾泥，气、水、泥 三相分离效果好。
