申请日2007.09.14
公开(公告)日2008.03.26
IPC分类号C02F1/28
摘要
一种活动沙床污水处理方法，系将污水引入活动沙床，经活动沙床内的吸附剂吸附后即达到处理污水的目的。活动沙床污水处理装置，主要由活动沙床构成，其特征在于，活动沙床至少有一个，活动沙床由钢箱和框形钢架组成，一个以上的钢箱并列排放在筐形钢架内，各钢箱通过橡胶连接件密封连接，钢箱的底为至少5目的钢网，钢箱内有吸附剂，筐形钢架挂在固定于岸边的钢槽上，框形钢架底部有支架。本发明可很好地解决了污水处理过程中处理工程大，费用高的问题。本发明结构合理，只要污水流过就可得到处理，能快速直接处理河流的污水，还可以用于其他污水的处理。
权利要求书
1.一种活动沙床污水处理方法，系将污水引入活动沙床，经 活动沙床内的吸附剂吸附后即达到处理污水的目的。
2.根据权利要求1所述的活动沙床污水处理方法，其特征在于， 所述的污水处理方法，在污水引入活动沙床前进行预处理，除去悬 浮物和污染物。
3.根据权利要求2所述的活动沙床污水处理方法，其特征在于， 在污水预处理后，再经滤网过滤后，通过闸(5)引入活动沙床。
4.一种活动沙床污水处理装置，主要由活动沙床构成，其特 征在于，活动沙床至少有一个，活动沙床(6，7，8)由钢箱(16)和 框形钢架(15)组成，一个以上的钢箱(16)并列排放在筐形钢架(15) 内，各钢箱(16)通过橡胶连接件密封连接，钢箱(16)的底为至少5 目的钢网(12)，钢箱(16)内有吸附剂(18，19)，筐形钢架(15)挂在 固定于岸边的钢槽(10)上，框形钢架底部有支架(11)。
5.根据权利要求4所述的活动沙床污水处理装置，其特征在于， 所述的活动沙床污水处理装置还有预处理装置(1)、滤网(2，3，4) 和闸(5)，处理装置(1)、滤网(2，3，4)、闸(5)和活动沙床(6，7，8)， 它们的位置相互独立，并依次排列，闸(5)与活动沙床之间还设有 密封连接的引流板(20)。
6.根据权利要求5所述的活动沙床污水处理装置，其特征在于， 滤网至少为一个，滤网使用不同目数的网，目数小的网距离闸(5) 较远，目数大的网距离闸(5)较近。
7.根据权利要求4所述的活动沙床污水处理装置，其特征在于， 所述的钢箱(16)靠近岸边的两外侧高于中间两侧或四侧等高。
8.根据权利要求4或5所述的活动沙床污水处理装置，其特征 在于，所述的活动沙床(6，7，8)至少为1个，各活动沙床(6，7，8)之 间设有能引流及遮挡连接缝隙的引流挡板(21)，靠近闸(5)的活 动沙床(6)高度比处于后面的活动沙床高或平行。
9.根据权利要求4所述的活动沙床污水处理装置，其特征在于， 所述的吸附剂(18，19)为孔隙颗粒：高分子材料、沸石、硅藻土、 改性硅藻土、活性碳、陶石和在上述颗粒加入微生物或高分子的加 工物粒子;吸附剂(18，19)至少一种，两种以上则分层摆放在钢箱 (16)中。
10.根据权利要求4所述的活动沙床污水处理装置，其特征在 于，活动沙床(6，7，8)的排列为左右平行排列或上下垂直排列中的 一种。
说明书
活动沙床污水处理装置及处理方法
技术领域
本发明涉及一种污水处理装置，特别是采用活动沙床对污水进 行处理的装置及方法。
背景技术
我国是水资源短缺的国家，水资源的循环再利用是一项非常有 发展前景的事业，水资源的循环再利用即是将污水及工业污水进行 净化处理，使之达到再利用的目的，可节省大量的水资源。目前污 水的处理以沉沙、沉淀为主，主要去除水体中的悬浮固体有机物， 但对氮、磷的去除没有很好的效果，对日后环境需求存在排放不达 标的问题;还有一种处理方法，在我国主要采用生物活性污泥处理 方法，这种处理方法主要利用生物活性污泥中的细菌以爆汽方法使 细菌降解有机物含量，达到处理目的，但该方法工艺占地大，基本 建设费用高，运行成本高，去除总氮、总磷效果差，不能满足更高 的日用水的水质净化要求。而目前河流的污水处理工程复杂，一般 包括初期处理、生物处理、后期处理，生物处理又包括三种不同微 生物，提供处理工程大，费用也高。
发明内容
本发明的目的是克服现有技术的缺陷，提供一种处理工程小及 费用低，且能快速直接处理污水的活动沙床污水处理方法。
本发明的另一目的是提供这种活动沙床污水处理方法的装置。
本发明所述的活动沙床污水处理方法，系将污水引入活动沙 床，污水流过活动沙床，经活动沙床内的吸附剂吸附后即达到处理 污水的目的。
所述的污水处理方法，可在污水引入活动沙床前进行预处理， 经滤网除去悬浮物和污染物。
本发明所述的活动沙床污水处理装置，主要由预处理装置和活 动沙床构成，活动沙床至少有一个，活动沙床由钢箱和框形钢架组 成，一个以上的钢箱并列排放在筐形钢架内，各钢箱通过橡胶连接 件密封连接，钢箱的底为至少5目的钢网，钢箱内有吸附剂，筐形钢 架挂在固定于岸边的钢槽上，框形钢架底部有支架。

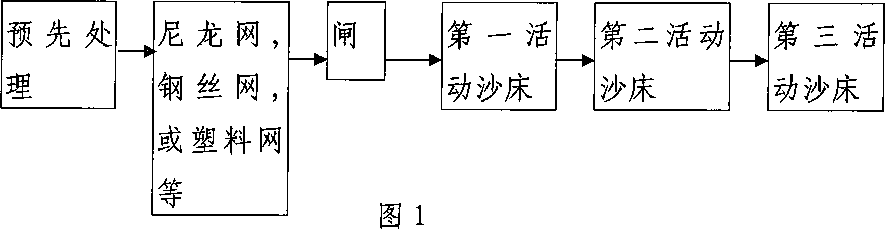

所述的活动沙床污水处理装置可以有滤网和闸，滤网、闸和活 动沙床的位置相互独立，并依次排列。滤网至少为一个，当滤网为 多个时，滤网使用不同目数的尼龙网、钢丝网或塑料网，目数小的 距离闸较远，目数大的距离闸较近。
所述的活动沙床污水处理装置在闸和活动沙床之间还有密封 连接的引流板。
所述的钢箱四侧等高，也可以是靠岸边的两外侧高于中间两侧， 中间为能引流及遮挡连接缝隙的引流挡板。所述的活动沙床至少为 一个钢箱，处于后面位置的活动沙床高度比处于前面的活动沙床低 或平行。
所述的吸附剂为孔隙粒子，如高分子材料、沸石、硅藻土、改 性硅藻土、活性碳和在上述颗粒加入微生物或高分子的加工物，钢 箱中放入至少一种吸附剂，二种以上的吸附剂时可分层摆放在钢箱 中。
活动沙床的排列可为左右平行排列或上下垂直排列中的一种。
本发明所述的活动沙床污水处理装置，采用数目可变、大小可 变，也可选择多种吸咐剂，很好地解决了污水处理过程中处理工程 大，费用也高的问题。本发明结构合理，只要污水流过就可得到处 理，能快速直接处理河流的污水，还可以用于其他污水的处理，本 发明技术可以取代目前一般污水处理方法，尤其是生物处理。
经以下实验证明，经本发明所述的装置处理的污水，达到了 污水净化的目的。
实验一
在实验室以塑料PVC设计一个八十公分宽2米高6米长的模 拟河流，闸高1米，流速为每分钟6公升，从附近一个小河取河 水测得COD为263.62mg/l，通过活动沙床每15分取样，结果 COD为53.2mg/l，52.7mg/l，55.5mg/l，63.4mg/l。活动沙床 大小为宽7 7毫米×高50毫米×长30毫米，活动沙床的PVC箱内 放入硅藻土Aussie Gold Regular，系Diatomite USA的产品，硅 藻土高度为20毫米。硅藻土上面放0.5毫米厚的尼龙网，以分散 水流的冲击，如果模拟河流，流速每分钟增为12公升，活动沙床再 加一个，每15分取样，结果COD为56.4mg/l，53.2mg/l，54.7 mg/l，54.2mg/l，达到了污水处理的目的。各PVC箱之间、PVC 箱与闸及周围各零部件的连接均用橡胶连接件密封连接，使待处 理和已处理的水互不混淆。
实验二
同上述模拟河流，流速为每分钟6公升，从附近一个小河取河 水测得COD为212.48mg/l，加入醋酸铅，使铅离子浓度为252ppm， 通过活动沙床每15分取样，结果COD为33.7mg/l，34.5mg/l，33.3 mg/l，35.7mg/l，铅离子浓度为15ppm，14ppm，15ppm，14ppm，活 动沙床大小为77毫米宽×高70毫米×长30毫米，活动沙床放入硅藻土 Aussie Gold#1 fine，系Diatomite USA的产品，硅藻土高度为20 毫米。硅藻土上面放200目尼龙网，尼龙网上面放入Escott Turf Zeolite，系Zeolite Australia PTYL TD的产品，高度为20毫 米，其上面放入0.5毫米厚的尼龙网层，以分散水流的冲击。各PVC 箱之间、PVC箱与闸及周围各零部件的连接均用橡胶连接件密封连 接，使待处理和已处理的水互不混淆。
