申请日2007.09.11
公开(公告)日2008.11.05
IPC分类号F04D27/00; F04B49/02; F04C28/06; F02B43/10; F02B63/06
摘要
本实用新型涉及一种污水处理用的鼓风曝气装置，包括一用于鼓风曝气的空压机、燃气发动机以及齿轮传动系统，该燃气发动机与齿轮传动系统连接，该齿轮传动系统与空压机之间由联轴装置连接;且该空压机的控制系统与燃气发动机的控制系统之间有电信号连接，用以开、停车同步信号传送。其直接利用燃气发动机直接作为动力源，可以减少现有技术中因燃气机组发电，供电动机驱动空压机运转所带来的能量损失，从而实现节能之目的。且因仅需燃气发动机与空压机直联，则省去了发电机、电动机等设备部件，节省了一次性设备投资，且结构紧凑，节省建设用地。本实用新型可广泛用于有现成燃气源料或供电网络无法到达的地方。
权利要求书
1、一种污水处理用的鼓风曝气装置，其特征在于：包括一用于鼓 风曝气的空压机、燃气发动机以及齿轮传动系统，该燃气发动机与齿 轮传动系统连接，该齿轮传动系统与空压机之间由联轴装置连接;且 该空压机的控制系统与燃气发动机的控制系统之间有电信号连接，用 以开、停车同步信号传送。
2、根据权利要求1所述一种污水处理用的鼓风曝气装置，其特征 在于：上述齿轮传动系统为具有增/减速功能的传动系统。
3、根据权利要求1所述一种污水处理用的鼓风曝气装置，其特征 在于：上述空压机为高压鼓风机。
4、根据权利要求1所述一种污水处理用的鼓风曝气装置，其特征 在于：上述燃气发动机为沼气发动机或天然气发动机。
说明书
一种污水处理用的鼓风曝气装置
技术领域
本实用新型涉及一种市政污水处理系统，尤其是指一种市政污水 处理系统用的鼓风曝气装置。
背景技术
众所周知，市政污水处理主要是城市进行水污染防治和水资源合 理开发利用之工程;目前，随着我国对环境保护的不断重视，市政污 水处理厂建设工程纷纷上马，逐渐成为市政建设中非常重要的一部 分。
当今，在市政污水处理过程中需采用好氧生物处理方法，好氧微 生物在氧化有机物时又需大量的氧份，从而业界通常采用鼓风曝气法 压缩空气将空气中氧份强制溶解到曝气池中，如此可实现在曝气池中 好氧曝气作用，又可起到搅拌效果，因此，鼓风曝气装置也就随之成 为市政污水处理过程中所需工具之一。
传统的鼓风曝气装置一般由燃气发电机、发动机以及空气压缩机 构成，其中燃气发电机由现场的燃气源料提供发电，再提供给发动机 供电，再由发动机带动空气压缩机工作，如此必须由热能转化成电能， 再由电能转化成机械能，故会造成的能量损失，且需投入设备较多， 使得建设用地较大;当今业内也有直接给空压机提供市电的做法，但 还是存在电能转化机械能而造成能量损失之缺陷，尤其是一旦供电网 络无法到达的施工地点时，即整套系统陷于瘫痪状态，故不利于现场 施工。
实用新型内容
本实用新型针对上述现有技术所存在之缺失，主要目的在于提供 一种投资小、节省建设用地之节能型污水处理用的鼓风曝气装置。
为实现上述之目的，本实用新型采取如下技术方案：

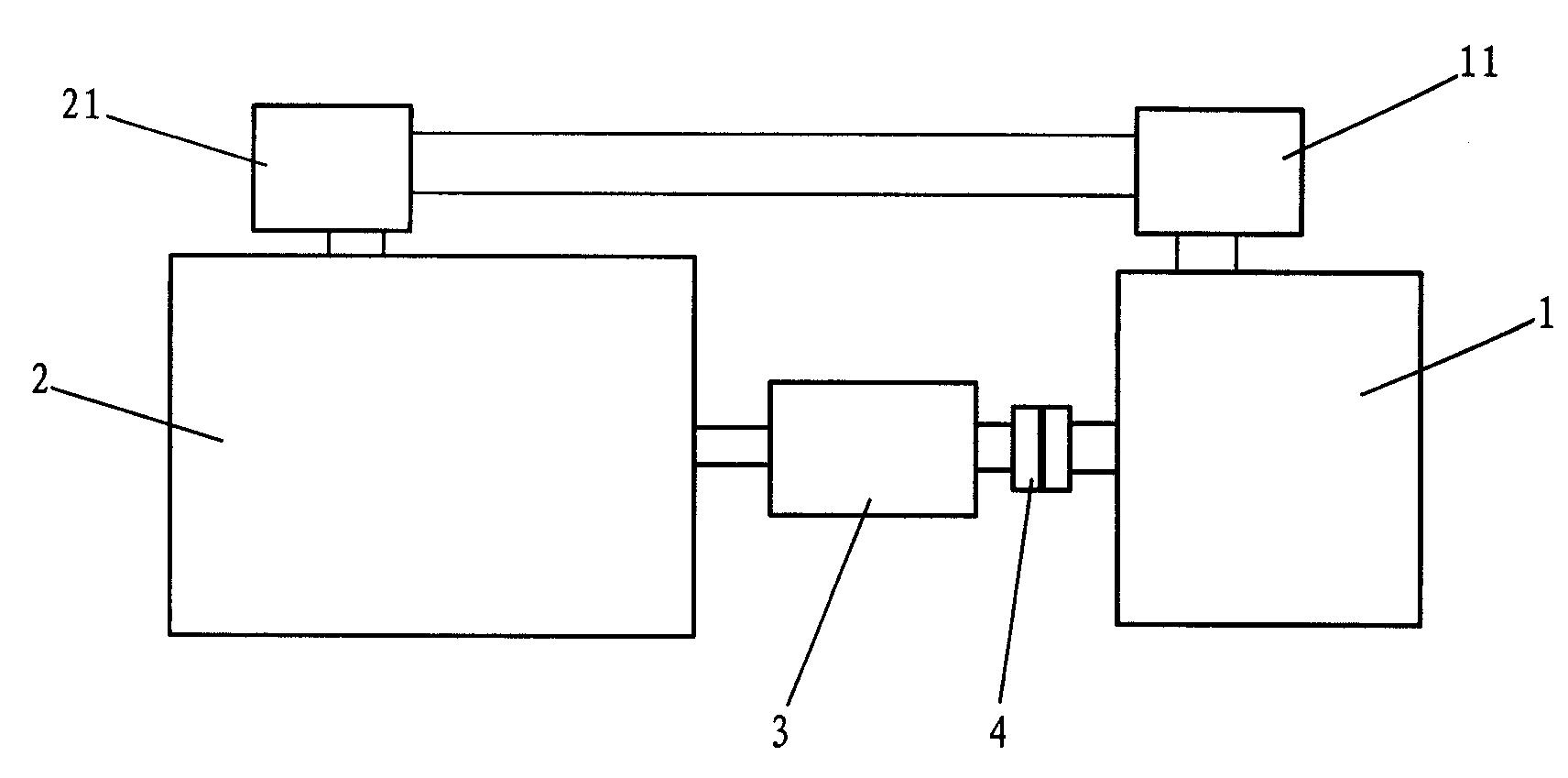

一种污水处理用的鼓风曝气装置，包括一用于鼓风曝气的空压机、 燃气发动机以及齿轮传动系统，该燃气发动机与齿轮传动系统连接， 该齿轮传动系统与空压机之间由联轴装置连接;且该空压机的控制系 统与燃气发动机的控制系统之间有电信号连接，用以开、停车同步信 号传送。
上述齿轮传动系统为具有增/减速功能的传动系统。
上述空压机为高压鼓风机。
上述燃气发动机为沼气发动机或天然气发动机。
本实用新型与现有技术相比，其优点如下：
1、其直接利用燃气发动机直接作为动力源，可以减少现有技术中 因燃气机组发电，供电动机驱动空压机运转所带来的能量损失，从而 实现节能之目的。
2、因仅需燃气发动机与空压机直联，则省去了发电机、电动机等 设备部件，节省了一次性设备投资，且结构紧凑，节省建设用地。
3、其可广泛用于有现成燃气源料或供电网络无法到达的地方。
