申请日2007.02.09
公开(公告)日2008.08.13
IPC分类号F26B17/04; F26B21/06; F26B3/06
摘要
太阳能、高温双热源热泵污泥干燥系统。本发明涉及一种潮湿物料的干燥装置。它包括一干燥机和热泵，干燥机内设有多层带式传送装置、风道及连接热泵的进出风道，干燥机的进料口上设有潮湿物料进给装置，出料口输出干燥物料，它设有太阳能空气集热器，在热泵上设有辅助进气口;太阳能空气集热器上设有风机，其出气口分别通过设有阀门的管道与热泵的辅助进气口、干燥机与热泵之间的进风道相连，其进气口分别通过设有阀门的管道与干燥机与热泵之间的出风道、外界相连。本发明大大节约了能源消耗，干化后的污泥实现了稳定化、减量化、无害化、资源化，本发明自动化程度高，能源消耗少，处理效果好。
权利要求书
1. 太阳能、高温双热源热泵污泥干燥系统，它包括一干燥机和热 泵，干燥机内设有多层带式传送装置、风道及连接热泵的进出风道， 干燥机的进料口上设有潮湿物料进给装置，出料口输出干燥物料，其 特征在于，它设有太阳能空气集热器，在热泵上设有辅助进气口;太 阳能空气集热器上设有风机，其出气口分别通过设有阀门的管道与热 泵的辅助进气口、干燥机与热泵之间的进风道相连，其进气口分别通 过设有阀门的管道与干燥机与热泵之间的出风道、外界相连。
2. 根据权利要求1所述的太阳能、高温双热源热泵污泥干燥系统， 其特征在于，它还设有控制器，各管道内设有温度、风量感应器，所 述的各管道上的阀门为电磁阀，各温度、风量感应器、电磁阀分别连 接控制器。
3. 根据权利要求1所述的太阳能、高温双热源热泵污泥干燥系统， 其特征在于，干燥机的进料口的潮湿物料进给装置包括依次连接的物 料输送带、混合输送一体机、造粒机。
4. 根据权利要求3所述的太阳能、高温双热源热泵干燥系统，其 特征在于，所述的造粒机为二次造粒机。
说明书
太阳能、高温双热源热泵污泥干燥系统
技术领域
本发明涉及一种潮湿物料的干燥装置，尤其涉及一种能大批量干燥潮湿 污泥的加工设备。
背景技术
目前，污泥干化已成为污泥 处理的一个重要手段，得到了包括发展中国 家在内的环境工程界的重视。现有的污泥干燥方式主要采用机械干燥，主要 有闪蒸式、薄膜式、喷雾式、多效蒸发式等类型。其技术原理为热传导、热 对流和热辐射。但利用这些技术干化污泥要消耗大量的能源，为了保障干化 系统运行的安全性能和不产生二次污染，还要有成套的设备做可靠的保证， 因此使污泥处理成本大大提高。由于污泥干化的一次性投资及运行费用高使 好多城市污水处理厂“望而怯步”，严重阻碍了中小型城市污水处理厂污泥 处理的进程。目前好多中小型城市污水处理厂“泥满为患”，对环境已造成 了二次污染。
发明内容
本发明提供了一种利用太阳能作为辅助热源，并结合有大流量加工处理 设备的太阳能、高温双热源热泵污泥干燥系统。

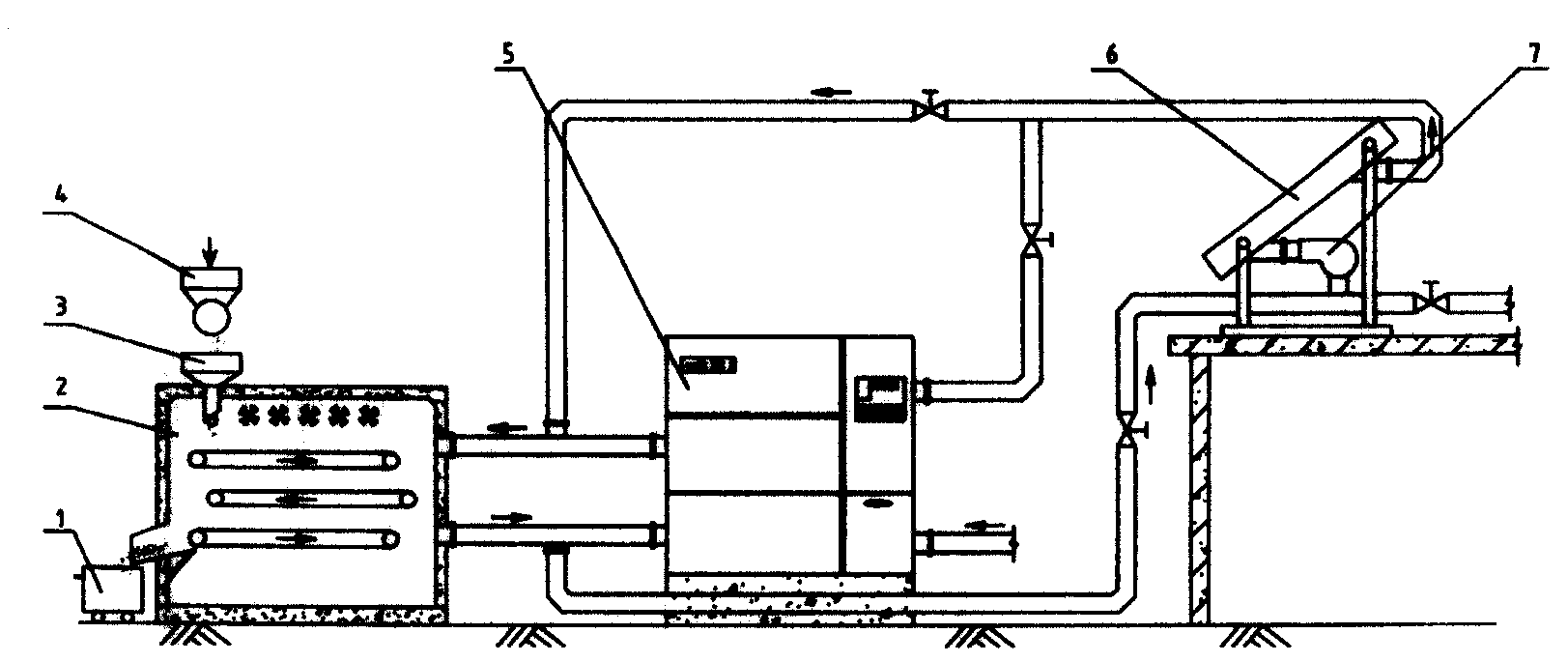

本发明的技术方案是：它包括一干燥机和热泵，干燥机内设有多层带式 传送装置、风道及连接热泵的进出风道，干燥机的进料口上设有潮湿物料进 给装置，出料口输出干燥物料，它设有太阳能空气集热器，在热泵上设有辅 助进气口;太阳能空气集热器上设有风机，其出气口分别通过设有阀门的管 道与热泵的辅助进气口、干燥机与热泵之间的进风道相连，其进气口分别通 过设有阀门的管道与干燥机与热泵之间的出风道、外界相连。
它还设有控制器，各管道内设有温度、风量感应器，所述的各管道上的 阀门为电磁阀，各温度、风量感应器、电磁阀分别连接控制器。
干燥机的进料口的潮湿物料进给装置包括依次连接的物料输送带、混合 输送一体机、造粒机。
所述的造粒机为二次造粒机。
本发明改变了原有技术使用单一热源干燥潮湿物料的模式，在系统中增 加了太阳能空气集热器做为热泵的辅助热源，大大节约了能源消耗。采用了 成熟的干燥技术“污泥混合造粒干燥系统”确保了系统的加工处理能力，并 使处理后的污泥具有二次使用价值。干化后的污泥实现了稳定化、减量化、 无害化、资源化。在系统中设置的控制器、感应器及电磁阀，能使系统根据 环境状况实现自动化操作，可根据环境温度调节是否启动热泵，因为在南方 夏季太阳能的温度已能满足加工需要。本发明自动化程度高，能源消耗少， 处理效果好。
