申请日2007.08.13
公开(公告)日2008.07.16
IPC分类号E03C1/14; E03C1/23; E03D11/11
摘要
本实用新型是关于一种利用生活废水的节水水箱，其包括洗漱池、排水阀、放水管、水箱和水龙头;其中的洗漱池设置在水箱的上部，与水箱的上口相配合;在上述放水管的上部入口处，设置有排水阀，水龙头设置在洗漱池的一侧;在上述水箱中还设有溢流管，该溢流管的顶部开口延伸到水箱的上部，在水箱正面的中上部设置有一透明窗，观察水箱中的储水量;上述的排水阀是由橡胶材料制成，并且与放水管的上部入口处相互严密接触，在排水阀上方设置有多种形式的排水阀提升机构;本实用新型结构简单、布局合理、节省室内空间，更重要的是，可以方便地把生活中用过的废水尽可能地收集起来，用以冲洗厕所的马桶或者便池，就可以节约很多的干净的自来水。
权利要求书

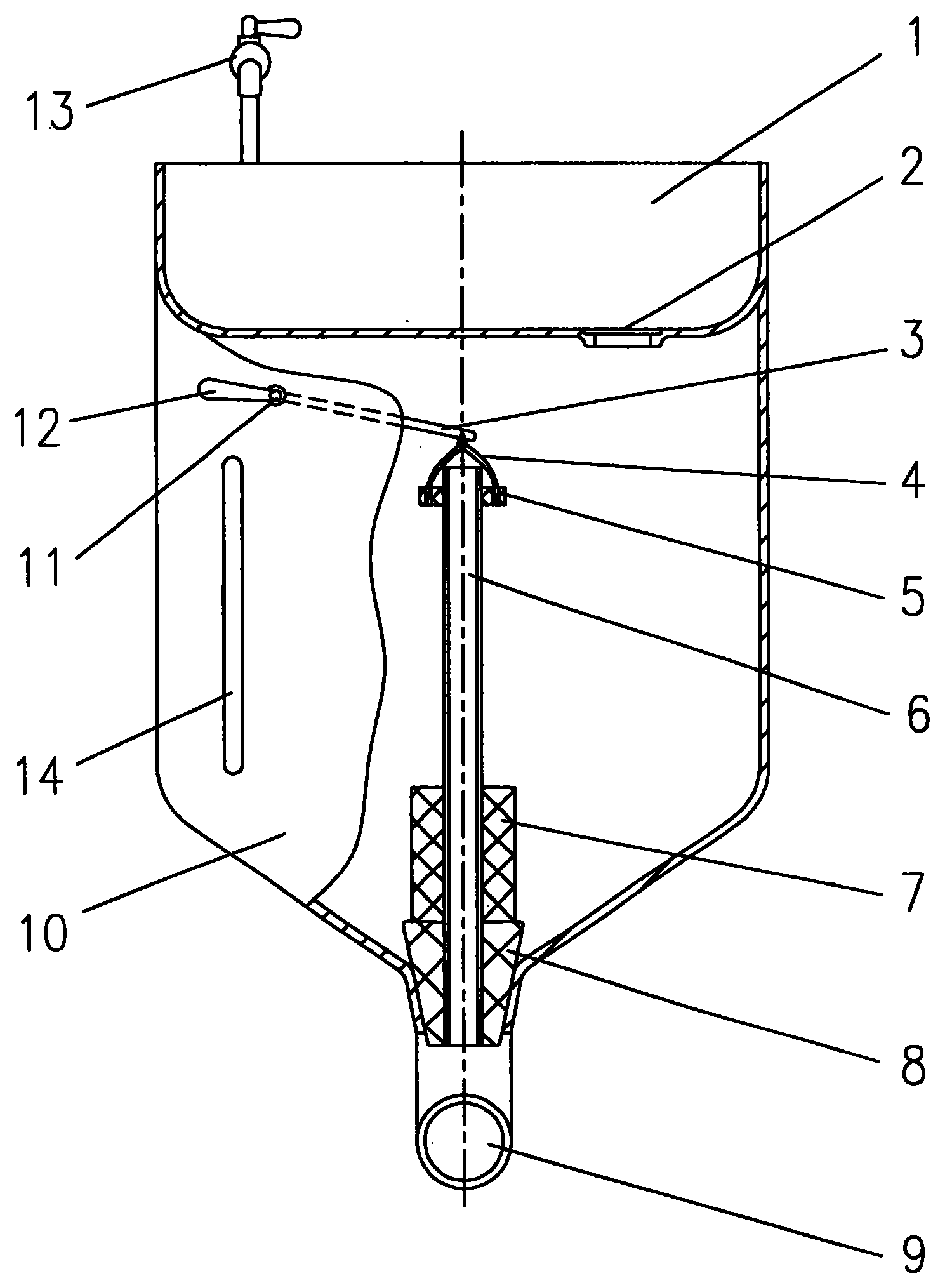

1.一种利用生活废水的节水水箱，其包括：洗漱池(1)、排水阀 (8)、放水管(9)、水箱(10)和水龙头(13);其中的放水管(9)设置在 水箱(10)底部的中间，该放水管(9)与需要冲洗的抽水马桶或便池相连 接;在上述放水管(9)的上部入口处设置有排水阀(8)，水龙头(13)设 置在洗漱池(1)的一侧;
其特征在于：其中的洗漱池(1)设置在水箱(10)的上部，与水箱(10) 的上口相配合，洗漱池(1)的底面就是水箱(10)的顶盖;在洗漱池(1) 的底面上设置有下水口与水箱(10)的主体相通，在下水口上设置有过滤 网(2);
在上述水箱(10)中设有溢流管(6)，该溢流管(6)的顶部开口延伸 到水箱(10)的上部，在水箱(10)正面的中上部设置有一透明窗(14);
上述的排水阀(8)由软质材料制成，与放水管(9)的上部入口处相 互严密接触，在排水阀(8)上方设置有排水阀提升机构。
2.根据权利要求1所述的利用生活废水的节水水箱，其特征在于其中 所述的溢流管(6)穿设在排水阀(8)的中央，在上述排水阀(8)的 上面，设置有一重力块(7)，穿设在溢流管(6)的外壁上。
3.根据权利要求1所述的利用生活废水的节水水箱，其特征在 于其中所述的溢流管(6)穿设在排水阀(8)的中央，在上述排水阀(8) 的上面，设置有一储水槽(15)，储水槽(15)是一环形槽，穿设在溢流管 (6)的外壁上;该储水槽(15)与排水阀(8)采用相同材料，并制作成一 整体。
4.根据权利要求1所述的利用生活废水的节水水箱，其特征在于其中 所述的放水管(9)的上部入口处设置有排水阀(28)，上述的排水阀(28) 是由橡胶材料制成，并且与放水管(9)的上部入口处相互严密接触;在排 水阀(28)的旁侧设置有溢流管(26)，在溢流管(26)的下方连接有溢流 弯管(29)，该溢流弯管(29)与上述放水管(9)相联通;
上述的排水阀(28)的上面固定连接有连杆(27)，该连杆(27)的上 端与水锤(25)枢接，该水锤(25)呈圆桶形，采用防水的耐腐蚀材料制 成;水锤(25)的开口方的上端连接有拉索(24)。
5.根据权利要求1所述的利用生活废水的节水水箱，其特征在于其中 所述的放水管(9)的上部入口处设置有排水阀(35)，上述的排水阀(35) 是由橡胶材料制成，底部呈圆弧状，并与放水管(9)的上部入口处相互严 密接触;在排水阀(35)的旁侧设置有溢流管(26)，在溢流管(26)的下 方连接有溢流弯管(29)，该溢流弯管(29)与上述放水管(9)相联通;
上述的排水阀(35)的一侧设有环耳并与设置在水箱(10)底部的凸 块(34)枢接;在排水阀(35)的上面设有连杆(36)，该连杆(36)的上 端与水锤(25)固定连接，上述排水阀(35)的另一侧上面设有环耳，该 环耳连接有拉索(24);
上述的水锤(25)是一圆桶形零件，采用防水的耐腐蚀材料制成，其开 口朝向拉索(24)的一侧。
6.根据权利要求1至3中任一权利要求所述的利用生活废水的节水水 箱，其特征在于其中所述的排水阀上方设置的排水阀提升机构包括有杠杆 (3)、拉绳(4)、卡环(5)、固定轴(11)和扳手(12);
其中的卡环(5)固定连接在溢流管(6)的上部，在卡环(5)上设置 有拉绳(4);在水箱(10)上部的一侧固定设置有一固定轴(11)，其一端 设置在水箱(10)的内部，并在其端部固定连接杠杆(3)，该杠杆(3)的 另一端与拉绳(4)连接，并通过拉绳(4)与固设在溢流管(6)上部的卡 环(5)相连接;
上述固定轴(11)的另一端设置在水箱(10)的外部，在该端部固定连 接有一扳手(12)。
7.根据权利要求4或5中所述的利用生活废水的节水水箱，其特征在 于其中所述的排水阀上方设置的排水阀提升机构包括有支撑座(21)、拉线 开关(22)、杠杆(23)、拉索(24);
在前述的水箱(10)上部的侧面设有一通孔，支撑座(21)固定设置 在通孔的外侧，在支撑座(21)上架设有一杠杆(23)，该杠杆(23)伸在 水箱(10)外面的一端连接有一拉线开关(22);杠杆(23)位于水箱(10) 内部的一端与前述的拉索(24)相连接。
8.根据权利要求4或5中所述的利用生活废水的节水水箱，其特征在 于其中所述的排水阀上方设置的排水阀提升机构包括有外滑轮(31)、拉线 开关(32)、内滑轮(33)、拉索(24);
在前述的水箱(10)上部的侧面设有一通孔，在通孔的外侧固定设置 有外滑轮(31);在水箱(10)内上部的与排水阀相对应的位置设置有一内 滑轮(33);前述的拉索(24)，绕过内滑轮(33)并延伸到水箱(10)之 外，再绕过外滑轮(31)与拉线开关(32)相连接。
9.根据权利要求1所述的利用生活废水的节水水箱，其特征在于其 中所述的水箱(10)的底部采用锥形底或者平底结构之中的任意一种结构。
说明书
利用生活废水的节水水箱
技术领域
本实用新型涉及一种用于卫生间冲厕的节约自来水的水箱，特别是涉 及一种能够收集平时洗手、洗脸等日常生活中用过的废水，用来冲洗抽水 马桶或便池的利用生活废水的节水水箱。
背景技术
据统计，厕所马桶的冲洗用水，每户居民每月平均约2.25吨。已有的 厕所水箱的节水技术，都未能很好地解决不用自来水，或者说不用干净水 直接冲洗厕所的问题;
如何才能把生活中用过的废水，包括洗手、洗脸、洗衣物、洗蔬菜水 果等尽可能地收集起来，用以冲洗厕所的马桶或者便池，就可以节约很多 的干净的自来水。目前，也有人提出过某些节水的方案，但是其结构都比 较复杂，甚至比较庞大，需要专门设置一个储水箱;这样的方案在一般普 通居民的家中是很难实现的，因而也难于普及推广。
由此可见，上述现有的冲水水箱在结构与使用上，显然仍存在有不便 与缺陷，而亟待加以进一步改进。为了解决冲水水箱存在的问题，相关厂 商莫不费尽心思来谋求解决之道，但长久以来一直未见适用的设计被发展 完成，而一般产品又没有适切的结构能够解决上述问题，此显然是相关业 者急欲解决的问题。
有鉴于上述现有的冲水水箱存在的缺陷，本设计人根据所学的物理知 识，并结合对日常生活的观察，积极加以研究创新，以期创设一种新型结 构的利用生活废水的节水水箱，能够改进一般现有的冲水水箱，使其更具 有实用性。经过不断的研究、设计，终于创设出确具实用价值的本实用新 型。
发明内容
本实用新型的主要目的在于，克服现有的冲水水箱存在的缺陷，而提 供一种新的利用生活废水的节水水箱，所要解决的技术问题是使其能够方 便地收集平时生活中用过的废水，将其用于厕所马桶或便池的冲洗，其结 构简单、紧凑，不占用很大的房间面积，并且使用方便，从而更加适于实 用，且具有产业上的利用价值。
本实用新型的目的及解决其技术问题是采用以下的技术方案来实现 的。依据本实用新型提出的一种利用生活废水的节水水箱，其包括：洗漱 池、排水阀、放水管、水箱和水龙头;其中的放水管设置在水箱底部的中 间，该放水管与需要冲洗的抽水马桶或便池相连接;在上述放水管的上部入 口处设置有排水阀，水龙头设置在洗漱池的一侧;其中的洗漱池设置在水箱 的上部，与水箱的上口相配合，洗漱池的底面就是水箱的顶盖;在洗漱池的 底面上设置有下水口与水箱的主体相通，在下水口上设置有过滤网;在上述 水箱，中设有溢流管，该溢流管的顶部开口延伸到水箱的上部，在水箱正面 的中上部设置有一透明窗;上述的排水阀是由软质材料制成，与放水管的 上部入口处相互严密接触，在排水阀上方设置有排水阀提升机构。
本实用新型的目的及解决其技术问题还可以采用以下的技术措施来进 一步实现。
前述的利用生活废水的节水水箱，其中所述的溢流管穿设在排水阀的 中央，在上述排水阀的上面，设置有一重力块，穿设在溢流管的外壁上。
前述的利用生活废水的节水水箱，其中所述的溢流管穿设在排水阀的 中央，在上述排水阀的上面，设置有一储水槽，储水槽是一环形槽，穿设 在溢流管的外壁上;该储水槽与排水阀采用相同材料，并制作成一整体。
前述的利用生活废水的节水水箱，其中所述的放水管的上部入口处设 置有排水阀，上述的排水阀是由橡胶材料制成，并且与放水管的上部入口 处相互严密接触;在排水阀的旁侧设置有溢流管，在溢流管的下方连接有 溢流弯管，该溢流弯管与上述放水管相联通;上述的排水阀的上面固定连 接有连杆，该连杆的上端与水锤枢接，该水锤呈圆桶形，采用防水的耐腐 蚀材料制成;水锤的开口方的上端连接有拉索。
前述的利用生活废水的节水水箱，其中所述的放水管的上部入口处设 置有排水阀，上述的排水阀是由橡胶材料制成，底部呈圆弧状，并与放水 管的上部入口处相互严密接触;在排水阀的旁侧设置有溢流管，在溢流管 的下方连接有溢流弯管，该溢流弯管与上述放水管相联通;上述的排水阀 的一侧设有环耳并与设置在水箱底部的凸块枢接;在排水阀的上面设有连 杆，该连杆的上端与水锤固定连接，上述排水阀的另一侧上面设有环耳，该 环耳连接有拉索;上述的水锤是一圆桶形零件，采用防水的耐腐蚀材料制 成，其开口朝向拉索的一侧;
前述的利用生活废水的节水水箱，其中所述的排水阀上方设置的排水 阀提升机构包括有杠杆、拉绳、卡环、固定轴和扳手;其中的卡环固定连 接在溢流管的上部，在卡环上设置有拉绳;在水箱上部的一侧固定设置有 一固定轴，其一端设置在水箱的内部，并在其端部固定连接杠杆，该杠杆 的另一端与拉绳连接，并通过拉绳与固设在溢流管上部的卡环相连接;上 述固定轴的另一端设置在水箱的外部，在该端部固定连接有一扳手。
前述的利用生活废水的节水水箱，其中所述的排水阀上方设置的排水 阀提升机构包括有支撑座、拉线开关、杠杆、拉索;在前述的水箱上部的 侧面设有一通孔，支撑座固定设置在通孔的外侧，在支撑座上架设有一杠 杆，该杠杆伸在水箱外面的一端连接有一拉线开关;杠杆位于水箱内部的 一端与前述的拉索相连接。
前述的利用生活废水的节水水箱，其中所述的排水阀上方设置的排水 阀提升机构包括有外滑轮、拉线开关、内滑轮;在前述的水箱上部的侧面 设有一通孔，在通孔的外侧固定设置有外滑轮;在水箱内上部的与排水阀 相对应的位置设置有一内滑轮;前述的拉索，绕过内滑轮并延伸到水箱之 外，再绕过外滑轮与拉线开关相连接。
前述的利用生活废水的节水水箱，其中所述的水箱的底部采用锥形底 或者平底结构之中的任意一种结构。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术 方案可知，为了达到前述发明目的，本实用新型的主要技术内容如下：
本实用新型提出一种利用生活废水的节水水箱，其包括：洗漱池、排 水阀、放水管、水箱和水龙头;其中的洗漱池设置在水箱的上部，与水箱 的上口相配合;在上述放水管的上部入口处，设置有排水阀，水龙头设置 在洗漱池的一侧;在上述水箱中还设有溢流管，该溢流管的顶部开口延伸 到水箱的上部，在水箱正面的中上部设置有一透明窗14，观察水箱中的储 水量;上述的排水阀是由橡胶材料制成，并且与放水管的上部入口处相互 严密接触，在排水阀上方设置有多种形式的排水阀提升机构;本实用新型 结构简单、布局合理、节省室内空间，更重要的是，可以方便地把生活中 用过的废水尽可能地收集起来，用以冲洗厕所的马桶或者便池，就可以节 约很多的干净的自来水。
借由上述技术方案，本实用新型利用生活废水的节水水箱至少具有下 列优点：
1，本实用新型利用生活废水的节水水箱，可以方便地把生活中用过的 废水尽可能地收集起来，用以冲洗厕所的马桶或者便池，就可以节约很多 的干净的自来水;
2，本实用新型结构紧凑、布局合理、节省室内空间，便于在家居生活 中使用，具有很好的实用性;
3，本实用新型利用生活废水的节水水箱，其内部结构简单合理，取消 了易损的浮球等部件，便于维护保养，使用寿命长;
4，本实用新型使用方便，可根据需要随时蓄水、补水，即节约了水资 源，又能保证卫生间的正常使用。
综上所述，本实用新型特殊结构的利用生活废水的节水水箱，其具有 上述诸多的优点及实用价值，并在同类产品中未见有类似的结构设计公开 发表或使用而确属创新，其不论在结构上或功能上皆有较大的改进，在技 术上有较大的进步，并产生了好用及实用的效果，且较现有的利用生活废 水的节水水箱具有增进的多项功效，从而更加适于实用，而具有产业的广 泛利用价值，诚为一新颖、进步、实用的新设计。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实 用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型 的较佳实施例并配合附图详细说明如后。
本实用新型的具体实施方式由以下实施例及其附图详细给出。
