申请日2007.02.09
公开(公告)日2008.08.13
IPC分类号C02F1/00; E02B15/04
摘要
本实用新型公开了一种新型带除物器的污水处理回转耙齿式格栅机。除物器(2)设置在格栅机的机体(1)上，其特征在于：所述除物器(2)顶端为圆弧型，为直线锥形齿。本实用新型克服了现有格栅机的耙齿易被韧性物缠绕;拉断;变形等缺点。本实用新型格栅机具有快速清除掉缠挂在耙齿上的细长杂物，有效提高了格栅机整体设备的安全和运行效率。
权利要求书
1. 一种新型除物器的污水处理回转耙齿式格栅机，其特征在于：除物器(2) 设置在格栅机的机体(1)上，所述除物器(2)顶端为圆弧型，为直线锥形齿。
2. 根据权利要求1所述的回转耙齿式格栅机，除物器(2)安装在格栅机机体 (1)上的耙齿回转轴的回程处。
说明书
一种新型除物器的污水处理回转耙齿式格栅机
技术领域
本实用新型涉及一种污水处理回转耙齿式格栅机的设备，是一种新型具有去 除栅条间杂物的回转耙齿式格栅机。
背景技术
来自各个方面的生活污水 和工业废水，不仅含有大量的泥砂和各类污物，且 卷进了各种大大小小的漂浮物。清除这些漂浮物是污水处理工程的首要工序。在 目前的污水处理工艺中，清除这些漂浮物的有效设备是各种粗细格栅机，并以回 转耙齿式格栅机的效果为优。然而，即使最好的回转耙齿式格栅机也有不尽人意 之处，在污水中带有柔性的薄细长韧类杂物面前，耙齿式格栅机却显得被动和无 耐，细长柔韧的绳类物质常常缠住耙齿不放，不仅不能被及时清除，而严重的将 使格栅机被迫停机或耙齿断损。发明人在原有格栅机的基础上，加以改进，自主 研制开发了新型除物器的污水处理回转耙齿式格栅机。
实用新型内容
本实用新型回转耙齿式格栅机所要解决的技术问题是提供一种有回转除掉 细长绳类和有韧性杂物的回转耙齿式格栅机。

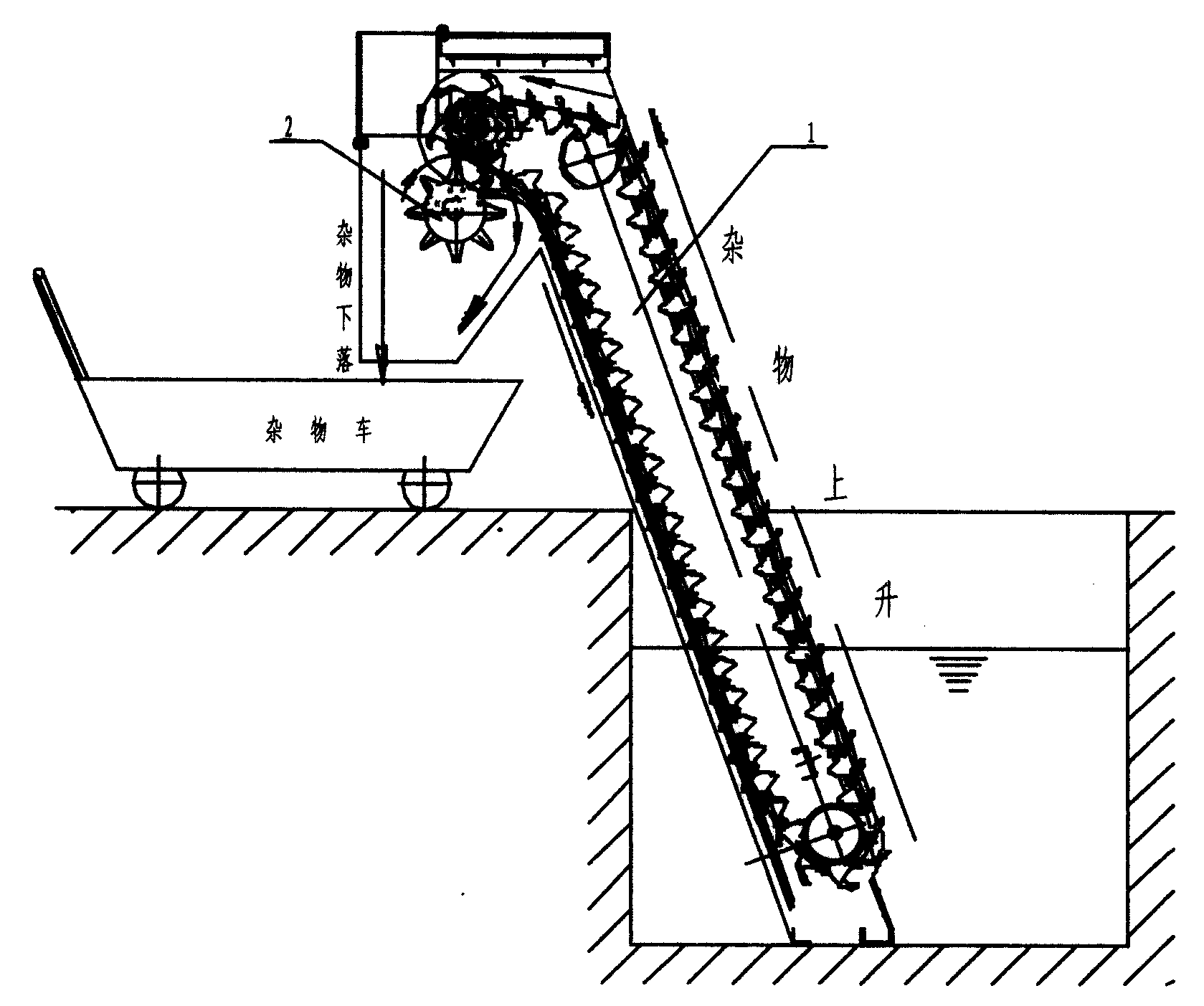

本实用新型的主要结构是在格栅机的出污口内侧，即耙齿回转轴刚进入回程 之处的地方，安装了一套回转的可是往返运动的除物器。用于专门清除掉缠挂在 耙齿上的细长绳类和有韧性杂物，使杂物从耙齿上被除物器打掉，杂物从卸料口 落下。
本实用新型格栅机，所要解决的技术问题是通过以下技术方案来实现的：
一种具有除杂物的回转耙齿式格栅机，除物器安装位置恰当，既不影响一般 杂物的下落排除，又赶在纤维、绳类杂物缠住耙齿之前;被除物器打掉。除物器 各齿形角度大而光滑，能迅速打掉纤维杂物而不钩挂;除物器后面设倾斜料坡， 纤维杂物顺坡下掉，远离耙齿。
本实用新型具有以下优点：
在污水处理工艺中，此种新型带除物器装置的回转耙齿式格栅机扬长避短， 能大大提高除杂排物的能力，使回转耙齿式格栅机的除杂排物效率增强了，使其 连续安全运转的可靠手段有了保障。
