申请日2007.06.15
公开(公告)日2008.12.17
IPC分类号C02F1/78; C02F1/50
摘要
一种可更换水龙头的槽下型臭氧杀菌消毒水处理装置，由水龙头、文氏管、气水混合室、压力传感器、进水控制阀、逆止阀、进气阀、风泵、臭氧发生器、控制电路组成。由控制电路控制的进水控制阀，可调节气水混合室的水压，使水和臭氧气体在水龙头水流流量不同时，仍然能充分混合。这样就可使用户根据自己的爱好和条件，方便的配置自己所需的水龙头。
权利要求书

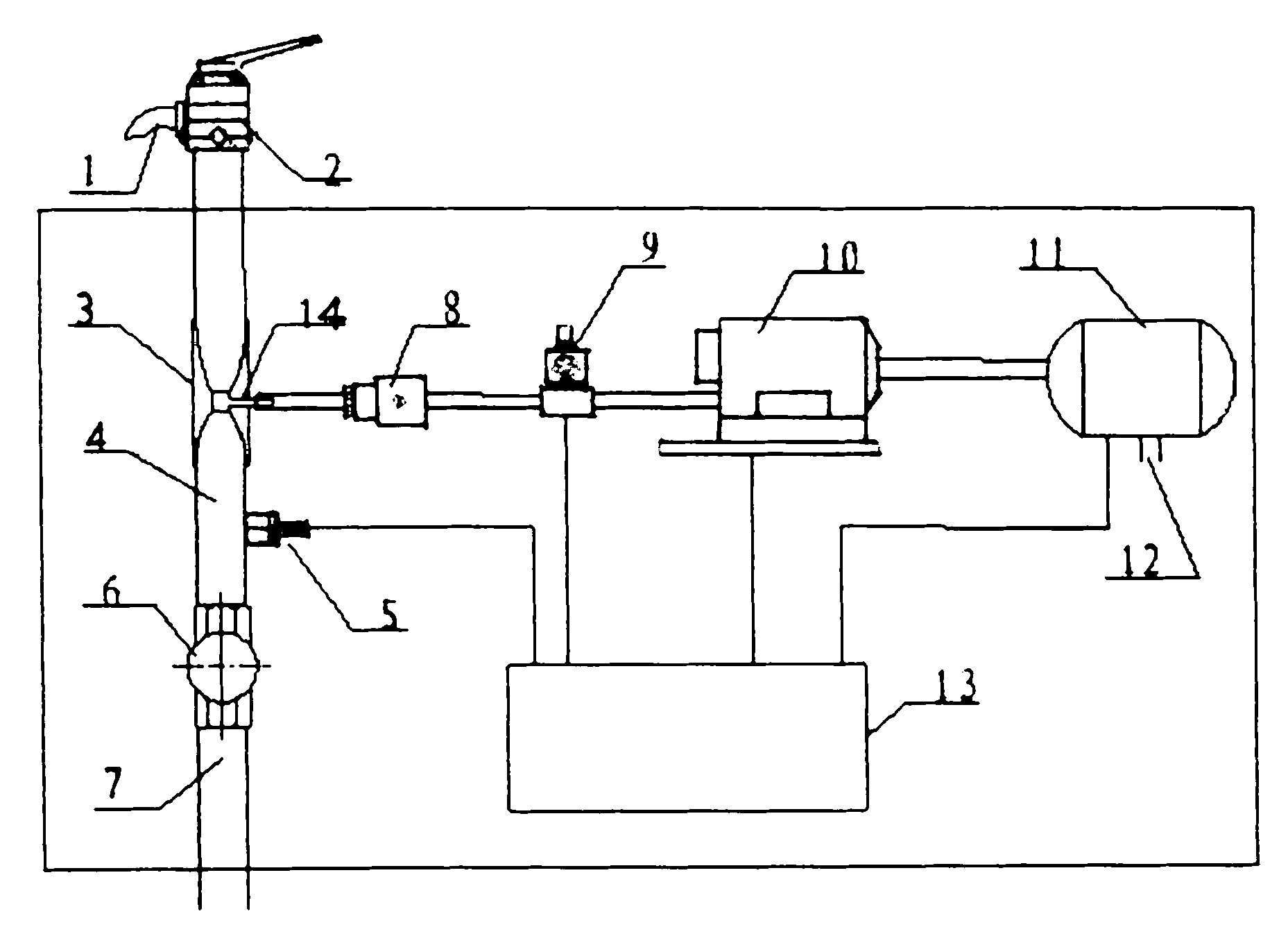

1.一种可更换水龙头的槽下型臭氧杀菌消毒水处理装置，包括进水控制阀(6)、 文氏管(3)、逆止阀(8)、风泵(10)、臭氧发生器(11)和控制电路(13)。 其特征是：进水口(7)与进水控制阀(6)相连，进水控制阀(6)与气水混合 室(4)相连，气水混合室(4)的腔壁上装有压力传感器(5)。
2.根据权利要求1所述的可更换水龙头的臭氧洗涤杀菌装置，其特征是：文氏 管进气口(14)与进气口(12)之间，装有电磁阀(9)。
说明书
槽下型臭氧杀菌消毒水处理装置
所属技术领域
本发明涉及一种可更换水龙头的槽下型臭氧杀菌消毒水处理装置。
背景技术
公知的臭氧洗涤杀菌水处理装置，其中一种，由臭氧发生器，气泵，控制部 分，气水混合装置组成。混合后的臭氧水由开闭器控制经水嘴流出。其中臭氧 发生器，气泵，控制部分，气水混合装置，在机壳内部。如：ZL专利号 200320117917.7杀菌消毒洗手机、ZL专利号982000168.1臭氧量可调臭氧 水消毒器、ZL专利号03247561.6一种洗手机等。这些洗涤杀菌装置有一个共 同的特点，即水龙头是装置的组成部分，用户不能根据自己的要求更换。如果 用户要根据自己的要求更换，则必须将水龙头开闭器装在气水混合器的后面， 这样将受到开闭器开关的大小和进水压力大小不同的影响。不能很好的进行气 水混合。
为克服上述缺点，本发明提供一种结构，可配置任意水龙头的，臭氧洗涤杀 菌供水装置。解决了水龙头由用户准备，必须安装在气水混合器后面从而造成 水压和水量波动太大，不易进行气水混合的困难。
本发明解决其技术问题所采用的技术方案是：在进水口后安装一个由步进马 达带动的阀门，阀门后是气水混合室。臭氧气体是从另一口进入。气水混合室 装有一压力传感器测出气水混合室的压力。当水压大时，阀门关小，气水混合 室水压降低;当水压小时，阀门开大，气水混合室水压增大。这可保证不管进 水的压力大小，气水混合室都可保证水压小于气压使气水顺利在气水混合室进 行充分混合。混合后的臭氧气水混合水，由出水口流出。用户的水龙头接在出 水口。当水龙头开大时，气水混合室压力降低，此时阀门开大，使气水混合室 压力恢复，当水龙头关小时，气水混合室压力增大，此时阀门关小，气水混合 室压力同样可恢复，保证气水混合的效果。水龙头的开闭器，可以是手动的， 也可是由红外线控制的独立开闭器，本装置同样适用。
