申请日2007.06.18
公开(公告)日2008.06.04
IPC分类号C02F3/02
摘要

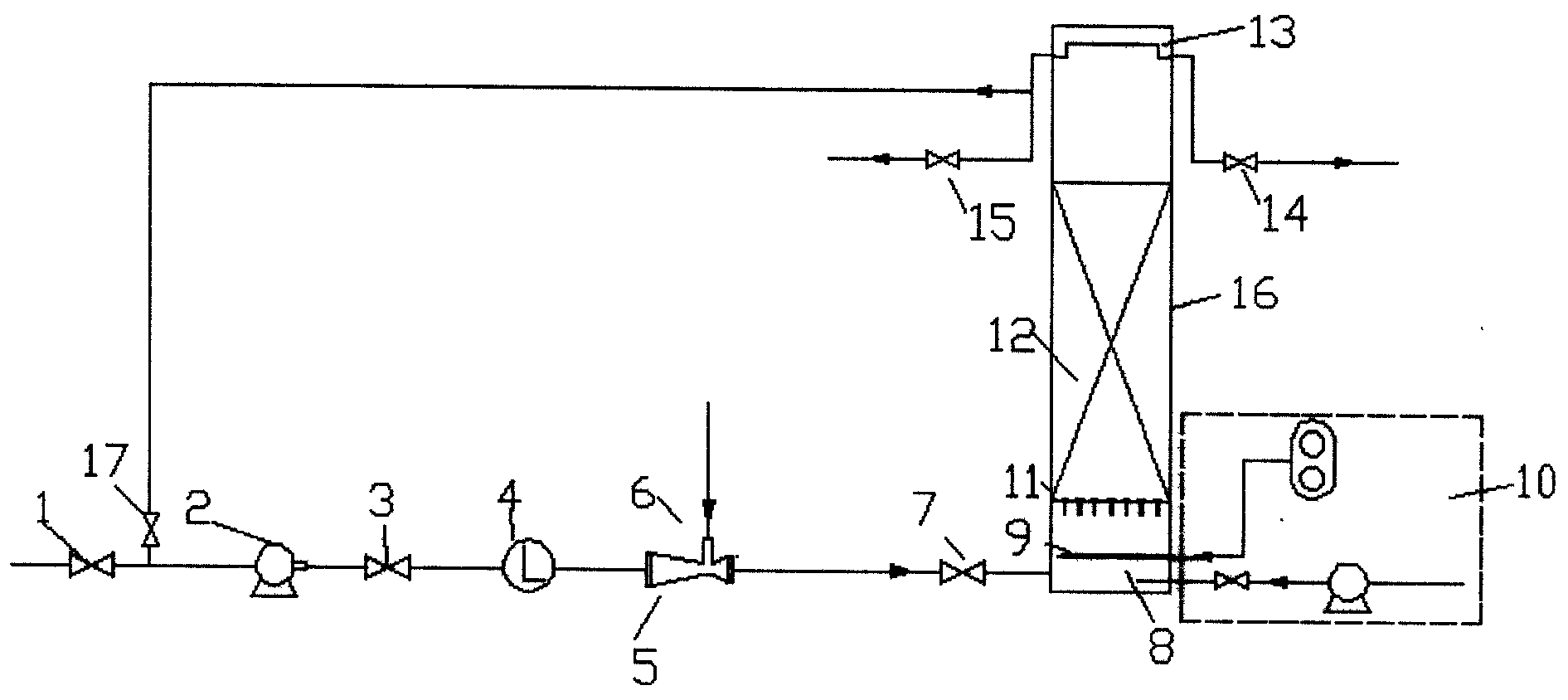

本实用新型公开了一种曝气生物滤池水处理装置，包括气水混合系统，反冲洗系统(10)，承托层(11)，生物填料层(12)和出水堰(13)，曝气生物滤池柱(16)下端设有气水混合层(8)，气水混合层(8)与文丘里管(5)通过管道连接，文丘里管(5)与输送水泵(2)通过管道连接，文丘里管(5)设有吸入空气作为曝气生物滤池的氧源的吸入口(6)。本实用新型气水混合系统采用文丘里管吸收一定量的空气，利用文丘里管对气水进行高效混合，改进传统曝气生物滤池的布气系统，在无曝气风机的情况下为曝气生物滤池的微生物提供氧源，同时还减少了安装曝气管、曝气头等安装难度较大的部分，能有效的减少基建和运行成本。
权利要求书
1.一种曝气生物滤池水处理装置，包括气水混合系统、反冲洗系统(10)、 承托层(11)、生物填料层(12)和出水堰(13)，曝气生物滤池柱(16)下 端设有气水混合层(8)，连接反冲洗系统(10)的反冲洗曝气管(9)深入气 水混合层(8)中，气水混合层(8)上端依次设有承托布水板(11)、生物填 料(12)和出水堰(13);其特征在于所述气水混合系统包括输送水泵(2)、 文丘里管(5)和气水混合层(8);气水混合层(8)与文丘里管(5)通过管 道连接，文丘里管(5)与输送水泵(2)通过管道连接，文丘里管设有吸入空 气作为曝气生物滤池氧源的吸入口(6)。
2.根据权利要求1或者2所述的曝气生物滤池水处理装置，其特征在于 所述出水堰(13)与出水阀门(15)连接;出水阀门(15)的进水端设有连接 旁路，连接旁路通过第四阀门(17)与进水水泵(2)的进水管道连通。
3.根据权利要求1所述的曝气生物滤池水处理装置，其特征在于所述承 托布水层(11)为钢板，在钢板上按间隔150mm安装内径为30mm滤头。
4.根据权利要求1所述的曝气生物滤池水处理装置，其特征在于所述出 水堰(13)还与曝气生物滤池反冲洗出水阀门(14)连接。
6.根据权利要求1所述的曝气生物滤池水处理装置，其特征在于所述气 水混合层(8)与文丘里管(5)连接管道上设有第三阀门(7)。
说明书
一种曝气生物滤池水处理装置
技术领域
本实用新型涉及一种水处理设备，具体是涉及一种曝气生物滤池，特别是 涉及改进曝气系统，气水混合效率高，基建费用低，运行成本低，结构简单， 安装方便的曝气生物滤池水处理装置。
背景技术
曝气生物滤池(BAF)工艺主要应用于低浓度的污水、受污染原水处理 中，如城市生活污水处理，低浓度工业污水处理，污水深度处理，自来水厂原 水处理等。该技术诞生于上世纪80年代末，在欧洲、北美及日本等发达国家已 有应用。它是一种微生物接触生长系统，通过附着在填料上的微生物的吸收、 降解、氧化、合成等作用，去除可生物降解和利用的溶解性物质。该方法集污 水处理曝气池和受污染原水快滤池的特点于一体，高比表面积的粒状填料的使 用不仅增大了微生物量，而且微生物的活性高，同时使得废水能同填料表面的 微生物充分有效地接触，因而使得曝气生物滤池较一般传统的生物处理技术有 更高的处理效率。曝气生物滤池的最大特点是集生物氧化和截留悬浮固体于一 体，节省了后续二次沉淀池，在保证处理效果的前提下使处理工艺简化。
曝气生物滤池可以分为布水系统、布气系统、承压层、生物填料、等四个 部分。其中布气系统包括正常运行时曝气所需的曝气系统和进行气水联合反冲 洗时的供气系统两部分。保持曝气生物滤池中足够的溶解氧是维持曝气生物滤 池内生物膜高活性、对有机物和氨氮的高去除率的必备条件，因此选择合适的 充氧方式对曝气生物滤池的稳定运行十分重要。一般曝气生物滤池采用鼓风曝 气的形式，因此电费是曝气生物滤池的主要运行成本，如何改进曝气系统就成 为节省运行成本的关键。
实用新型内容
本实用新型装置的目的在于改进传统曝气生物滤池的曝气系统，提供一种 气水混合效率高的新型曝气生物滤池装置。该曝气生物滤池装置同时也具有基 建费用低，结构简单，安装方便，可以提高氧气利用效率，有效减小运行费用 等优点。
本实用新型解决其技术问题所采用的技术方案是：
一种曝气生物滤池水处理装置，包括气水混合系统，反冲洗系统，承托层， 生物填料层和出水堰，曝气生物滤池柱下端设有气水混合层，连接反冲洗系统 的反冲洗曝气管深入气水混合层中，气水混合层上端依次设有承托布水板、生 物填料和出水堰;所述气水混合系统包括输送水泵、文丘里管和气水混合层; 气水混合层与文丘里管通过管道连接，文丘里管与输送水泵通过管道连接，文 丘里管设有吸入空气作为曝气生物滤池氧源的吸入口。
为进一步实现本实用新型目的，所述文丘里管与输送水泵连接管道上设有 流量计。
所述出水堰与出水阀门连接;出水阀门的进水端设有连接旁路，连接旁路 通过第四阀门与进水水泵的进水管道连通。
所述承托布水层为钢板，在钢板上按间隔150mm安装内径为30mm滤头。
所述出水堰还与曝气生物滤池反冲洗出水阀门连接。
所述气水混合层与文丘里管连接管道上设有第三阀门。
相对于现有技术，本实用新型有如下优点：
(1)本实用新型改进传统曝气生物滤池的布气系统，使得气水混合效率高， 该气水混合系统采用文丘里管吸收一定量的空气，利用文丘里管对气水进行高 效混合，再通过气水混合层释放吸入空气，使得在无曝气风机的情况下为曝气 生物滤池的微生物提供氧源，降低运行成本，同时保证曝气生物滤池高效的处 理效果。
(2)本实用新型基建费用低，减少了安装曝气管、曝气头等安装难度较大 的部分，使得曝气生物滤池结构更简单;减少曝气风机，同时可减少了风机运 行时的噪音污染问题，可以有效的减少基建成本和进行废水处理的整体布置。
