申请日2006.12.26
公开(公告)日2008.01.30
IPC分类号B01D35/02; A01G25/00
摘要
本实用新型涉及的微灌水处理装置，包括一底座，底座上设有带滤孔的外壁、内壁及内外壁之间的过滤层所构成的过滤体，过滤体顶端设有顶盖，顶盖上设有一段伸入过滤体内部的吸水管。本实用新型，过滤水头损失小，泥沙排除效果佳，安装维护方便，投资少，降低运行费用，尤其适用于微灌系统中地表水水质处理。
权利要求书
1.微灌水处理装置，包括一底座，底座上设有带滤孔的外壁、内壁及内 外壁之间的过滤层所构成的过滤体，过滤体顶端设有顶盖，顶盖上设有一段伸 入过滤体内部的吸水管。
2.如权利要求1所述的微灌水处理装置，其特征在于过滤体为圆形，过 滤体外表面与竖直的清洗刷相接触，过滤体的轴线与清洗刷平行，清洗刷通过 连杆与电机相连。
3.如权利要求1所述的微灌水处理装置，其特征在于过滤体为方形，过 滤体外表面与清洗刷相接触，清洗刷为四个，清洗刷通过连杆与电机相连。
4.如权利要求1、2或3所述的微灌水处理装置，其特征在于连杆为伸缩 结构或者连杆上设有清洗刷可调安装孔。
5.如权利要求4所述的微灌水处理装置，其特征在于底座上设有可放置 过滤体的凹槽。
6.如权利要求5所述的微灌水处理装置，其特征在于过滤体可为两组或 三组，且每组过滤体相套并有间距，过滤体的孔径从外到内由大变小。
7.如权利要求6所述的微灌水处理装置，其特征在于吸水管与顶盖为上 下伸缩滑动。
说明书
微灌水处理装置
技术领域
本实用新型技术涉及微灌系统的过滤装置。
背景技术
目前微灌系统中的地表水过滤装置普遍采用“砂石过滤器”，结构为铸铁 圆柱形半密封体，顶部带有密封盖，且内部必须按照不同的空间层次装有不同 粒径的过滤物，而且使用一段时间后必须停止运行并对过滤物质进行冲洗，缺 点是，过滤水头损失大、运行管理费用高、安装维护复杂，投资成本高。
发明内容
本实用新型的目的是解决已有的过滤器水头损失大，安装维护复杂，总投 资成本高，运行管理费用高等问题。
本实用新型的技术方案是：

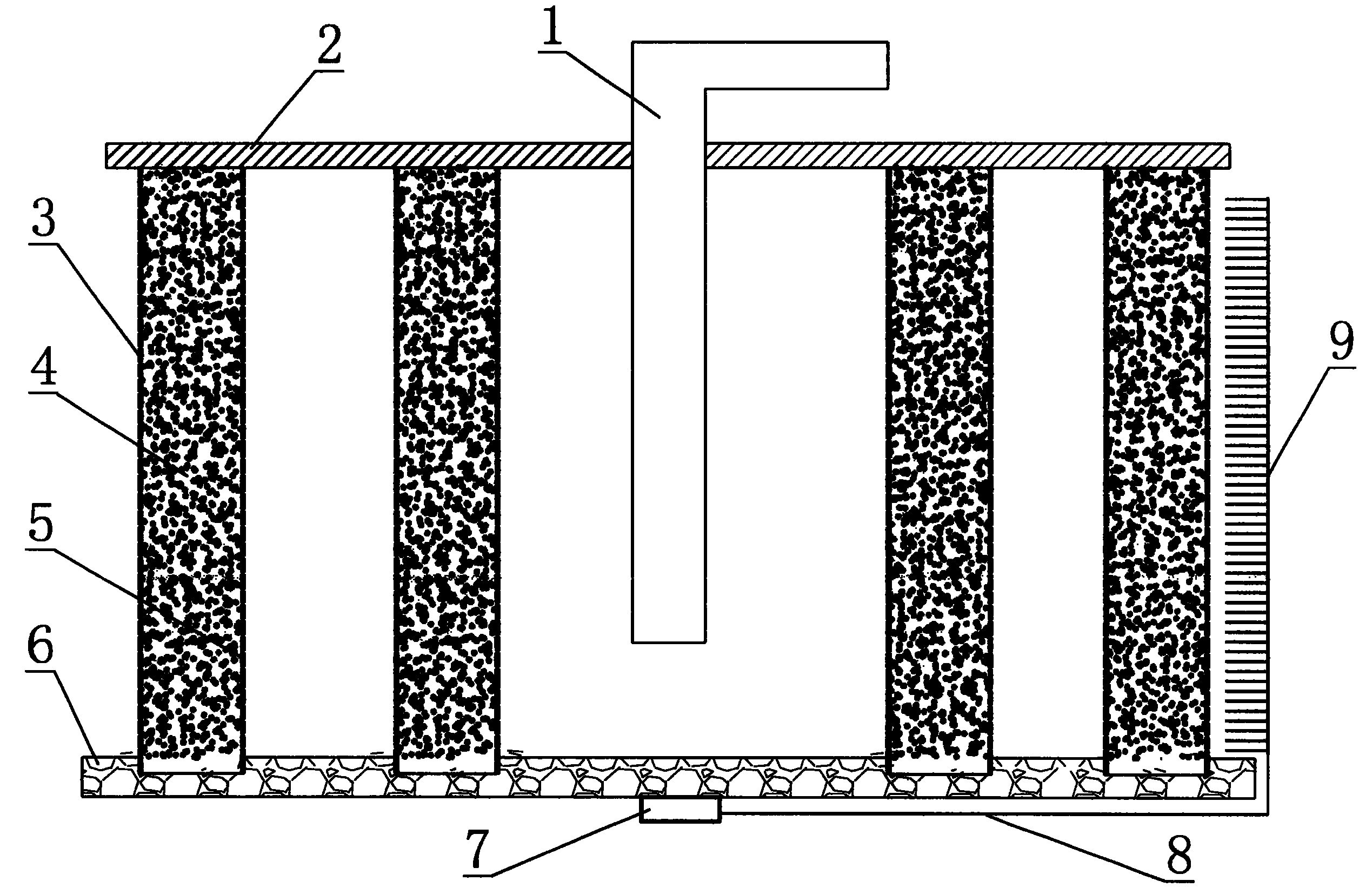

微灌水处理装置，包括一底座，底座上设有带滤孔的外壁、内壁及内外壁 之间的过滤层所构成的过滤体，过滤体顶端设有顶盖，顶盖上设有一段伸入过 滤体内部的吸水管。
所述的微灌水处理装置，其过滤体为圆形，过滤体外表面与竖直的清洗刷 相接触，过滤体的轴线与清洗刷平行，清洗刷通过连杆与电机相连，对过滤体 外壁附着的污物进行清洗。
所述的微灌水处理装置，其过滤体为方形，过滤体外表面与清洗刷相接触， 清洗刷为四个，清洗刷通过连杆与电机相连，对过滤体外壁附着的污物进行清 洗。
所述的过滤池体，其连杆为伸缩结构或者连杆上设有清洗刷可调安装孔， 可根据清洗力度调节清洗刷与过滤体外壁之间的间距。
所述的过滤池体，其底座上设有可放置过滤体的凹槽。
所述的过滤池体，其在于过滤体可为两组或三组，且每组过滤体相套并有 间距，过滤体的孔径从外到内由大变小，可根据过滤水质的不同进行相应的组 合。
所述的过滤池体，其吸水管与顶盖为上下伸缩滑动，根据水位的高低可进 行调节。
因为本实用新型的工作件-过滤体结构简单，过滤水头损失小，安装维护 便利，投资成本低，泥沙排除效果佳，尤其适用于水源为地表水的微灌系统水 质处理装置。
