申请日2006.12.26
公开(公告)日2007.10.10
IPC分类号C02F1/50; B65D77/06; B65D30/02; B65F1/00
摘要
全自动医疗污水收集处理机，包含有进水管、抽气管、中间罐、排水管、收集袋或袋装机、阀门及负压源;进水管与抽气管安装在中间罐的上部，排水管安装在中间罐的底部，收集袋或袋装机可拆卸地连接在中间罐的排水管上，抽气管连接在负压源上，进水管、抽气管和排水管安装有控制阀门。将医疗污水吸入中间罐后，灌装密封在收集袋或袋装机的塑料袋内，袋内的医疗污水被高吸水树脂吸收，变成水凝胶后即使加压也很难把水分离出来，极大地方便了医疗污水的运输，从而有效克服了现有技术中液态的医疗污水在收集、运输过程中不易堆放、易泄漏、泄漏后导致污染等缺点。本发明从医疗污水的收集、灌注、封装、固体化(或水凝胶化)、灭菌等过程实现了自动化，避免了在收集、处理高危细菌和病毒过程中可能的感染。
权利要求书

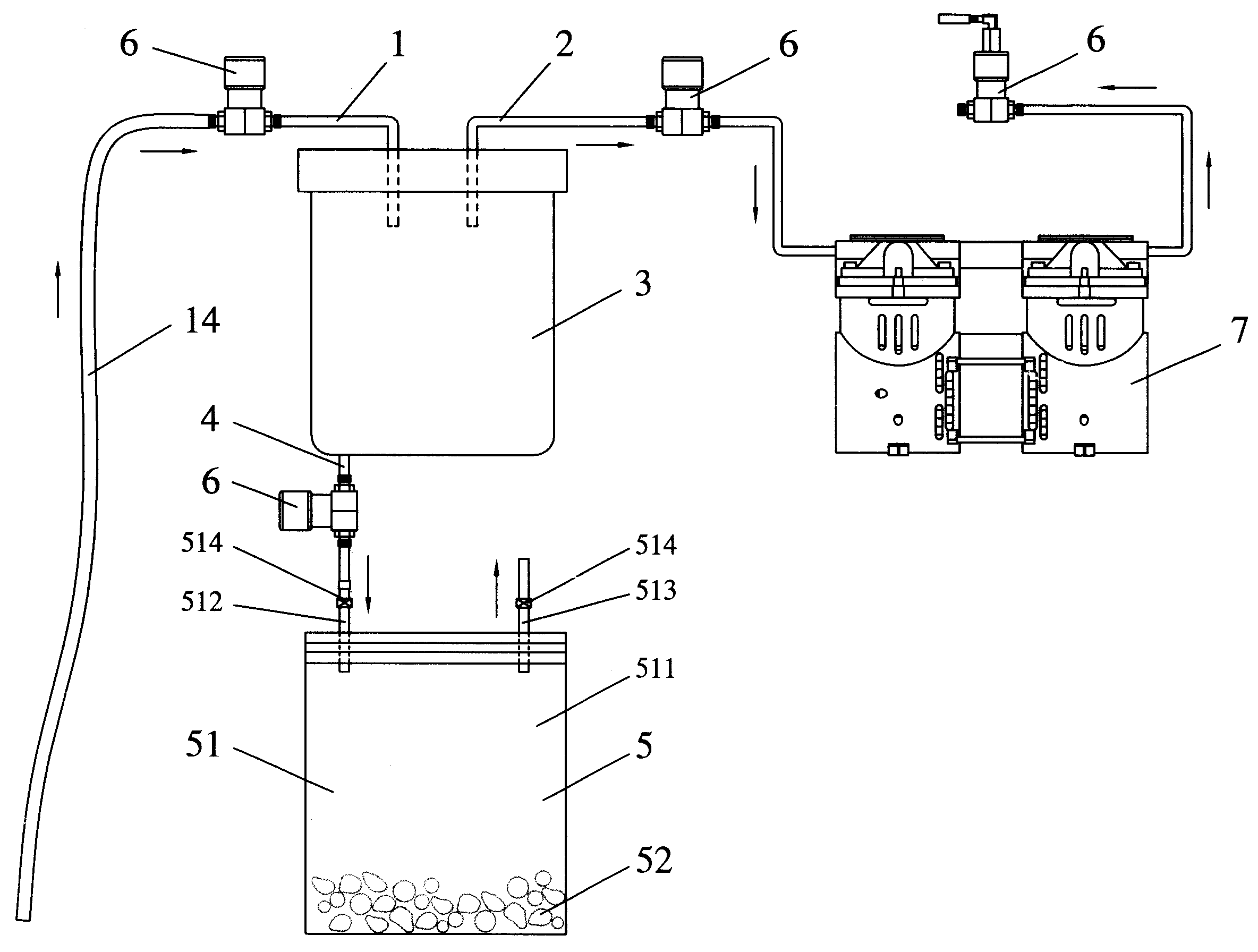

1、全自动医疗污水收集处理机，其特征在于：所述全自动医疗污水收集处理机包含有进 水管(1)、抽气管(2)、中间罐(3)、排水管(4)、收集袋(5)或袋装机(11)、阀门(6) 及负压源(7);进水管(1)与抽气管(2)安装在中间罐(3)的上部，排水管(4)安装在 中间罐(3)的底部，收集袋(5)可拆卸地连接在排水管(4)上，抽气管(2)连接在负压 源(7)上，进水管(1)、抽气管(2)和排水管(4)安装有控制功能的阀门(6)。
2、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述收集袋(5)由 纳物袋(51)和吸水材料(52)组成，吸水后能使水溶液变成流动性差的胶体或固体的吸水 材料(52)附着在纳物袋(51)的内壁或内置于纳物袋(51)内。
3、根据权利要求2所述的全自动医疗污水收集处理机，其特征在于所述吸水材料(52) 含有高吸水树脂。
4、根据权利要求2所述的全自动医疗污水收集处理机，其特征在于所述吸水材料(52) 含有杀菌剂或杀菌材料(53)。
5、根据权利要求2所述的全自动医疗污水收集处理机，其特征在于所述吸水材料(52) 含有能增加高吸水树脂吸水效力的助剂(54)。
6、根据权利要求2所述的全自动医疗污水收集处理机，其特征在于所述纳物袋(51)由 袋体(511)、污水进入管(512)、排气管(513)以及开关或密封盖(514)组成，污水进入 管(512)和排气管(513)热合在袋体(511)的上部，能打开或关闭污水进入管(512)以 及排气管(513)的开关或密封盖(514)安装在污水进入管(512)或排气管(513)上。
7、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述中间罐(3)的 上部还安装有进气管(8)。
8、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述中间罐(3)与 负压源(7)之间还连接有能保护负压源洁净的净化罐(9)，净化罐(9)与中间罐(3)及负 压源(7)通过管道(10)和阀门(6)连接在一起。
9、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述收集袋(5)可 以是自动袋装机(11)，排水管(4)与自动袋装机(11)的加料口(111)连接。
10、根据权利要求9所述的全自动医疗污水收集处理机，其特征在于所述自动袋装机(11) 的加料口(111)与吸水材料加料管(13)相连接。
11、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述中间罐(3)上 安装有能灭杀细菌和病毒的灭菌器(12)。
12、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述全自动医疗污 水收集处理机包含有控制系统(15)，控制系统(15)包含控制面板(151)、连接线(152)、 控制开关(153)、电源插头(154)。
13、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述全自动医疗污 水收集处理机包含有称量装置(20)。
14、根据权利要求1所述的全自动医疗污水收集处理机，其特征在于所述全自动医疗污 水收集处理机的中间罐(3)上包含有活检窗(23)。
说明书
全自动医疗污水收集处理机
技术领域
本发明涉及一种污水收集处理的仪器，特别是医疗污水收集处理的仪器。
背景技术
现有技术中，医院手术时通常将血水、脓水、冲洗废液等医疗污水通过负压源吸入废物 袋内，然后运送到医疗废物处理中心处理。由于医疗污水是液体，容易流动，易泄漏，不容 易堆放，因而运输时要格外小心，尤其是在收集、处理、运输含高危细菌和病毒的医疗污水 时，要严格防止医疗污水泄漏后导致的污染。同样在日常生活中也存在如何将有害的污水收 集、处理后，进行安全运输的问题，现有技术中尚无简便、有效的处理方法。
发明内容
本发明旨在开发一种全自动医疗污水收集处理机，具有将污水，特别是医疗污水收集处 理后能变成流动性差的胶体或固体的医疗污水收集处理仪器，以方便对医疗污水的收集、处 理、运输，从而有效的克服了目前医疗污水在收集、处理、运输过程中，不容易堆放、易泄 漏、泄漏后导致污染等缺点。
本发明的目的是这样来实现的：
全自动医疗污水收集处理机，所述全自动医疗污水收集处理机包含有进水管、抽气管、 中间罐、排水管、收集袋或袋装机、阀门及负压源;进水管与抽气管安装在中间罐的上部， 排水管安装在中间罐的底部，收集袋或袋装机可拆卸地连接在排水管上，抽气管连接在负压 源上，进水管、抽气管和排水管安装有控制阀门。
所述收集袋由纳物袋和吸水材料组成，吸水后能使水溶液变成流动性差的胶体或固体的 吸水材料附着在纳物袋的内壁或内置于纳物袋内。
所述吸水材料含有高吸水树脂(Super Absorbent Polymer，SAP)。所述高吸水树脂包括 了淀粉系(接枝物、羧甲基化等)、纤维素系(羧甲基化、接枝物等)、合成聚合物系(聚丙烯酸 系、聚乙烯醇系、聚氧乙烯系等)等几大类高吸水树脂，但通常选择聚丙烯酸系高吸水树脂， 这种聚丙烯酸系高吸水树脂，具有生产成本低、工艺简单、生产效率高、吸水能力强、产品 保质期长，生产量大等一系列优点。
所述吸水材料含有杀菌剂或杀菌材料。所述杀菌剂或杀菌材料可以选择通用型杀菌剂或 杀菌材料，也可以依据要杀灭的不同细菌或病毒选择有针对性的专用杀菌剂或杀菌材料。
所述吸水材料含有能增加高吸水树脂吸水效力的助剂。所添加的助剂能加快高吸水树脂 的吸水速度、或增强高吸水树脂的吸水能力、或改善高吸水树脂的耐盐性、或降低成本。如： 加入甲基丙烯酸羟乙酯(HEMA)，提高了树脂的吸水速度;加入两性的牛磺酸基团既可以提高 吸水速度也可以提高吸水能力;加入高岭土进行表面交联，可以提高吸水速度、耐盐性以及 降低成本;引入N，N-双羟乙基丙烯酰胺，可以提高树脂的耐盐性，且吸水速度较快。
所述纳物袋由袋体、污水进入管、排气管以及开关或密封盖组成，污水进入管和排气管 热合在袋体的上部，能打开或者关闭污水进入管或排气管的开关或密封盖安装在污水进入管 或排气管上。污水进入管能与中间罐的排水管的出口相吻合。
进一步，所述中间罐的上部还安装有进气管。所述进气管向中间罐内输送气体时，在关 闭进水管和抽气管的阀门都关闭的状况下，而排水管的阀门打开的情况下，能将中间罐内的 液体压向排水管，排出。
所述中间罐与负压源之间还连接有能保护负压源洁净的净化罐，净化罐与中间罐及负压 源通过管道和阀门连接在一起。增加净化罐的目的在于防止通常用作负压源的空气压缩机的 污染。净化罐可以有多个，而且还可以安装空气过滤网、灭菌器等装置提高净化效果。
所述的全自动医疗污水收集处理机，其特征在于所述收集袋可以是自动袋装机，排水管 与自动袋装机的加料口连接。为了达到全自动的目的，在排水管的出口处可以安装和连接一 套自动袋装机。自动袋装机的结构有各种各样的，只要能方便自动加料和封装即可，如：枕 式袋装机，包括象鼻成型制袋式袋装机、翻领成型制袋式袋装机、筒形袋袋装机等;三面封 口扁平式袋装机，包括三角形成型制袋式袋装机、U形成型制袋式袋装机、象鼻成型制袋式 袋装机等;自立袋式袋装机，包括尖顶角形袋制袋式袋装机、塔形及立方柱形制袋式袋装机 等;四面封口扁平式袋装机等制袋式袋装机。还可以是给袋式袋装机，立式或卧式袋装机， 连续或间歇运动的袋装机、直移或回转式袋装机等等。
所述自动袋装机的加料口与吸水材料的加料管相连接。这样可以方便地将中间罐内排出 的液体流入袋装机中进行包装。
所述中间罐上安装有能灭杀细菌和病毒的灭菌器。在中间罐上安装灭菌器，可以灭杀中 间罐内收集到的医疗污水中的细菌和病毒，为后续的袋装机封装提供安全保证。灭菌器有各 种各样的设计，可以采用微波灭菌器、高温灭菌器、紫外线灭菌器、化学药物灭菌器、臭氧 灭菌等等。
进一步，所述全自动医疗污水收集处理机包含有控制系统，控制系统包含有控制面板、 连接线控制开关、电源插头。控制系统实现整个机器的自动控制和操作。
所述全自动医疗污水收集处理机包含有称量装置。称量装置能测量中间罐内医疗污水的 重量、体积，并显示在显示屏上，方便医生的观察、治疗。最简单的方法是采用透明材料制 造中间罐，并在中间罐体上标明测量刻度，这样就可以直接读出中间罐内医疗污水的体积。
所述全自动医疗污水收集处理机的中间罐上包含有活检窗。通过活检窗可以安装生化仪 器的探头对医疗污水进行生化分析;同样，可以通过活检窗伸入手术器械，获取标本，进行 病理分析和理化检验，这些有助于医生及时掌握患者的情况，方便医生的诊断、治疗。
高吸水树脂(Super Absorbent Polymer，SAP)是一种功能高分子材料。它具有吸收比自 身重几百到几千倍水的高吸水功能，并且保水性能优良，一旦吸水膨胀成为水凝胶时，即使 加压也很难把水分离出来。此外，高吸水树脂无毒，还能降解，安全环保。因此，它在日常 生活、工农业生产、土木建筑等各个领域都有广泛用途。
高吸水树脂是一类含有亲水基团和交联结构的大分子，最早由Fanta等采用淀粉接枝聚 丙烯腈再经皂化制得。按原料划分，有淀粉系(接枝物、羧甲基化等)、纤维素系(羧甲基化、 接枝物等)、合成聚合物系(聚丙烯酸系、聚乙烯醇系、聚氧乙烯系等)几大类。其中聚丙烯酸 系高吸水树脂较淀粉系及纤维素系相比，具有生产成本低、工艺简单、生产效率高、吸水能 力强、产品保质期长等一系列优点，成为当前该领域的研究热点。目前世界高吸水树脂生产 中，聚丙烯酸系占到80%。
本发明之全自动医疗污水收集处理机，包含有进水管、抽气管、中间罐、排水管、收集 袋或袋装机、阀门及负压源;进水管与抽气管安装在中间罐的上部，排水管安装在中间罐的 底部，收集袋可拆卸地连接在排水管上，抽气管连接在负压源上，进水管、抽气管和排水管 安装有控制阀门。将医疗污水吸入中间罐后，通过安装在中间罐上的灭菌器杀灭医疗污水中 的细菌或病毒，然后灌装密封在收集袋或袋装机的塑料袋内，添加在塑料收集袋或袋装机的 塑料袋内的高吸水树脂吸水后变成水凝胶，即使加压也很难把水分离出来，极大地方便了医 疗污水收集、处理、运输，从而有效的克服了目前医疗污水在收集、处理、运输过程中，不 容易堆放、易泄漏、泄漏后导致污染等缺点。本机器从污水收集、杀菌处理、封装、固化等 过程可以实现全自动操作，环保、安全。
本发明之全自动医疗污水收集处理机还可以将杀菌剂与高吸水树脂混合，一起加入收集 袋或袋装机的塑料袋内，在高吸水树脂吸水变成水凝胶的同时杀灭医疗污水中的细菌或病毒， 这样可以简化结构，降低机器成本。
此外，由于本发明成本低，也可以用于日常生活中其他有害的污水的收集、处理，达到 运输时简便、安全的目的。本发明还可以制成类似与吸尘器的产品，在日常生活中使用。
本产品在野战救护，急性传染病的处理、突发性有害液体的处理等情况下，有效的保护 环境，防止和控制污染。
