申请日2007.06.16
公开(公告)日2008.04.23
IPC分类号E03C1/12; B01D21/02; G05D9/12
摘要
本实用新型涉及一种室内废水利用系统，由固设在上、下楼层隔板底部的澄清池、盛水池和贮水池构成，澄清池通过蓄水管外接楼层隔板上方的水源，澄清池和盛水池的顶部由通孔连通，盛水池通过水管和水泵与上楼层隔板底部的贮水池相连，贮水池上设有出水孔，在盛水池中设置溢水管，贮水池中设有水位传感器。本实用新型克服了现有技术中生活废水在没有得到充分利用的情况下就被排入下水道，造成水资源巨大浪费的问题，通过上述设计，废水利用系统与房屋设计成一体，贮水池中的水可作为冲洗抽水马桶、拖地之用，有效减少了洁净水的用量，具有结构简单、生活废水回收利用率高，处理费用低廉的优点，推广应用后，可缓解水资源紧缺的矛盾。
权利要求书

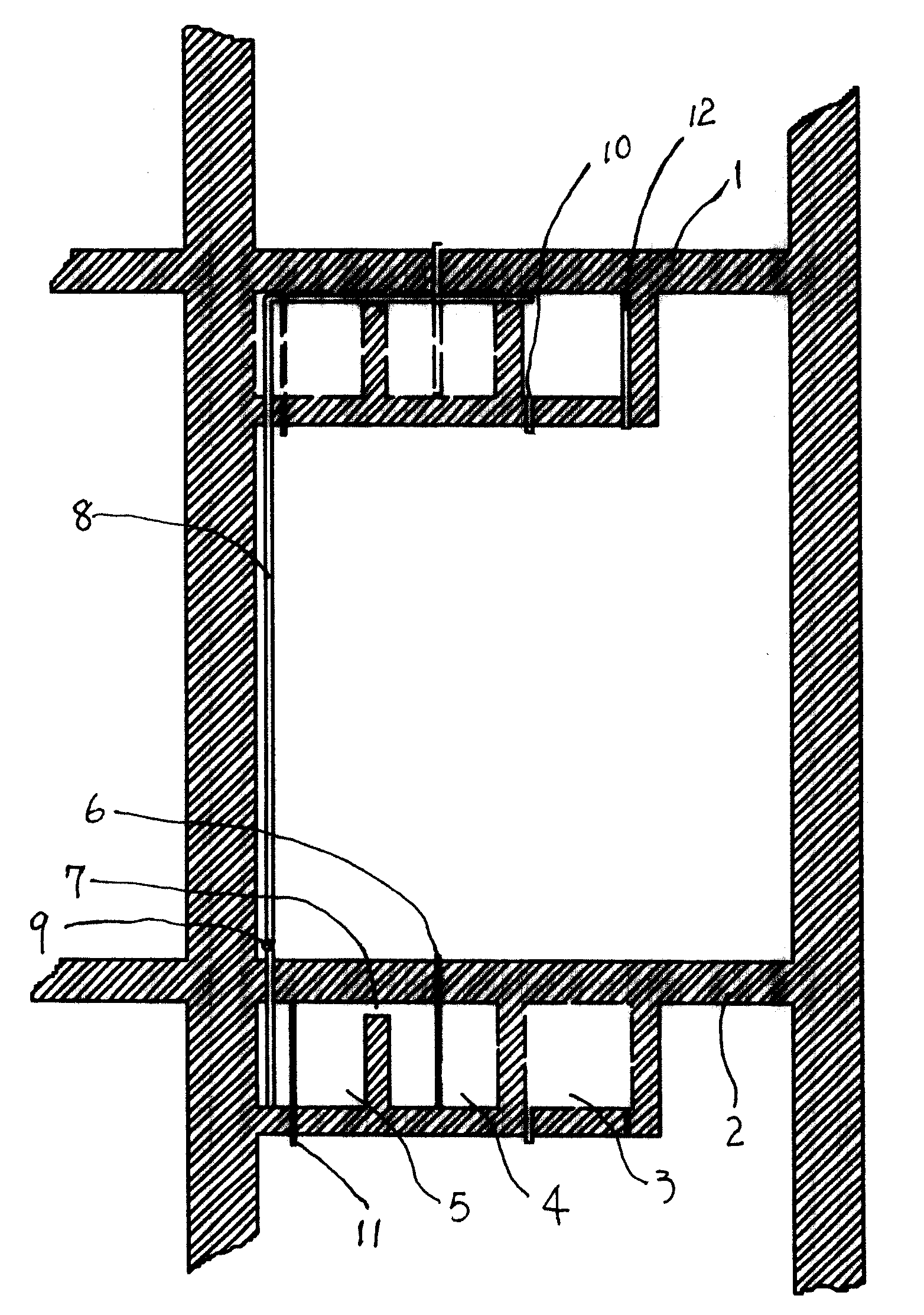

1.一种室内废水利用系统，其特征是由固设在上、下楼层隔板 (1、2)底部的澄清池(3)、盛水池(4)和贮水池(5)构成，澄清 池(3)通过蓄水管(6)外接楼层隔板上方的水源，澄清池(3)和 盛水池(4)的顶部由通孔(7)连通，盛水池(4)通过水管(8)和 水泵(9)与上楼层隔板(1)底部的贮水池(5)相连，贮水池(5) 上设有出水孔(10)。
2.根据权利要求1所述的室内废水利用系统，其特征是在盛水 池(4)中设置溢水管(11)，贮水池(5)中设有水位传感器(12)。
说明书
室内废水利用系统
所属技术领域
本实用新型涉及一种室内废水利用系统。
背景技术
我国是一个水资源紧缺的大国，而且生活废水的再利用几乎被忽 略，随着节水环保意识的增强，政府也加大了城市生活废水处理的力 度，动用了大量的资金，却始终未找到即省钱又高效的处理方法，一 些生活废水如洗脸水、洗衣水等在并没有经过充分利用的情况下就直 接被排放掉，浪费极大。在无法解决日趋严重的水资源紧缺的情况下， 只能以限制居民生活用水及工业用水的方法来缓和用水矛盾，但效果 也并不明显。
发明内容
为了克服现有技术中生活废水在没有得到充分利用的情况下就 被排入下水道，造成水资源巨大浪费的问题，本实用新型提供一种室 内废水利用系统，该室内废水利用系统与房屋设计成一体，其结构简 单、生活废水回收利用率高，处理费用低廉。
本实用新型解决其技术问题所采用的技术方案是：由固设在上、 下楼层隔板底部的澄清池、盛水池和贮水池构成，澄清池通过蓄水管 外接楼层隔板上方的水源，澄清池和盛水池的顶部由通孔连通，盛水 池通过水管和水泵与上楼层隔板底部的贮水池相连，贮水池上设有出 水孔。
在盛水池中设置溢水管，贮水池中设有水位传感器。
本实用新型通过上述具体设计，贮水池中的水可作为冲洗抽水马 桶、拖地之用，有效减少了洁净水的用量，具有结构简单、生活废水 回收利用率高，处理费用低廉的优点，推广应用后，可缓解水资源紧 缺的矛盾。
